LT1767

单片式、1.5A、1.25MHz 降压型开关稳压器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 20
特性
  • 采用小型 MSOP 封装的 1.5A 开关
  • 恒定的 1.25MHz 开关频率
  • 高功率裸露衬垫 (MS8E) 封装
  • 宽工作电压范围:3V 至25V
  • 高效率 0.22Ω 开关
  • 1.2V 反馈基准电压
  • 固定输出电压:1.8V、2.5V、3.3V、5V
  • 2% 的总输出容限
  • 采用扁平的表面贴装型组件
  • 低停机电流:6μA
  • 可同步至 2MHz
  • 电流模式环路控制
  • 在所有占空比条件下具有恒定的最大开关电流额定值 *

更多细节
show more Icon

LT®1767 是一款 1.25MHz 单片式降压型开关稳压器。一个高效率 1.5A、0.22Ω 开关与所有必需的控制电路一起内置于芯片之中,以构成完整的高频、电流模式开关稳压器。电流模式控制提供了快速瞬态响应和超卓的环路稳定性。

新型设计方法在很宽的工作范围和高开关频率下实现了高效率。一个低压差内部稳压器在宽输入范围内 (从 24V 系统到锂离子电池) 保持了一致的性能。1mA 的工作电源电流改善了效率,特别是在较低的输出电流条件下。停机模式将静态电流减小至 6μA。最大开关电流在所有占空比条件下均保持恒定。同步功能可提供一个外部逻辑电平信号,以把内部振荡器频率从 1.5MHz 提高到 2MHz。

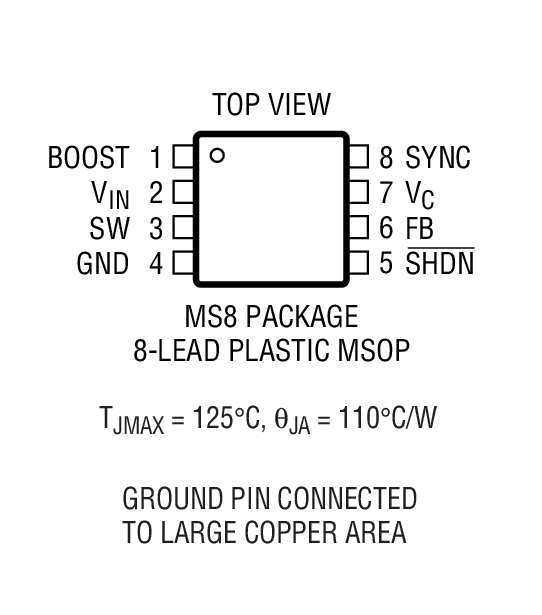

LT1767 采用 8 引脚 MSOP 熔接引线框架封装和低热阻裸露衬垫封装。提供了完整的逐周期电流限制和热停机功能。高频操作允许减小输入和输出滤波组件和采用片式电感器。


Applications

  • DSL 调制解调器
  • 便携式计算机
  • 墙上适配器
  • 电池供电型系统
  • 分布式电源

产品模型 20

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LT1767EMS8#PBF
  • HTML
  • HTML
LT1767EMS8#TRPBF
  • HTML
  • HTML
LT1767EMS8-1.8#PBF
  • HTML
  • HTML
LT1767EMS8-1.8#TRPBF
  • HTML
  • HTML
LT1767EMS8-2.5#PBF
  • HTML
  • HTML
LT1767EMS8-2.5#TRPBF
  • HTML
  • HTML
LT1767EMS8-3.3#PBF
  • HTML
  • HTML
LT1767EMS8-3.3#TRPBF
  • HTML
  • HTML
LT1767EMS8-5#PBF
  • HTML
  • HTML
LT1767EMS8-5#TRPBF
  • HTML
  • HTML
LT1767EMS8E#PBF
  • HTML
  • HTML
LT1767EMS8E#TRPBF
  • HTML
  • HTML
LT1767EMS8E-1.8#PBF
  • HTML
  • HTML
LT1767EMS8E-1.8#TRPBF
  • HTML
  • HTML
LT1767EMS8E-2.5#PBF
  • HTML
  • HTML
LT1767EMS8E-2.5#TRPBF
  • HTML
  • HTML
LT1767EMS8E-3.3#PBF
  • HTML
  • HTML
LT1767EMS8E-3.3#TRPBF
  • HTML
  • HTML
LT1767EMS8E-5#PBF
  • HTML
  • HTML
LT1767EMS8E-5#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 3, 2020

- 20_0128

Laser Top Mark for 8 Lead MSOP Packages Assembled in ADPG and UTAC

LT1767EMS8#PBF

量产

LT1767EMS8#TRPBF

量产

LT1767EMS8-1.8#PBF

量产

LT1767EMS8-1.8#TRPBF

量产

LT1767EMS8-2.5#PBF

量产

LT1767EMS8-2.5#TRPBF

量产

LT1767EMS8-3.3#PBF

量产

LT1767EMS8-3.3#TRPBF

量产

LT1767EMS8-5#PBF

量产

LT1767EMS8-5#TRPBF

量产

LT1767EMS8E#PBF

量产

LT1767EMS8E#TRPBF

量产

LT1767EMS8E-1.8#PBF

量产

LT1767EMS8E-1.8#TRPBF

量产

LT1767EMS8E-2.5#PBF

量产

LT1767EMS8E-2.5#TRPBF

量产

LT1767EMS8E-3.3#PBF

量产

LT1767EMS8E-3.3#TRPBF

量产

LT1767EMS8E-5#PBF

量产

LT1767EMS8E-5#TRPBF

量产

10月 11, 2022

- 22_0244

Epoxy Change from Henkel 8290 to 8290A for MSOP Package

LT1767EMS8-3.3#PBF

量产

LT1767EMS8-3.3#TRPBF

量产

LT1767EMS8E-3.3#PBF

量产

LT1767EMS8E-3.3#TRPBF

量产

7月 12, 2022

- 22_0157

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages [With Modification in BOM]

6月 21, 2022

- 22_0050

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 3, 2020

- 20_0128

arrow down

Laser Top Mark for 8 Lead MSOP Packages Assembled in ADPG and UTAC

LT1767EMS8#PBF

量产

LT1767EMS8#TRPBF

量产

LT1767EMS8-1.8#PBF

量产

LT1767EMS8-1.8#TRPBF

量产

LT1767EMS8-2.5#PBF

量产

LT1767EMS8-2.5#TRPBF

量产

LT1767EMS8-3.3#PBF

量产

LT1767EMS8-3.3#TRPBF

量产

LT1767EMS8-5#PBF

量产

LT1767EMS8-5#TRPBF

量产

LT1767EMS8E#PBF

量产

LT1767EMS8E#TRPBF

量产

LT1767EMS8E-1.8#PBF

量产

LT1767EMS8E-1.8#TRPBF

量产

LT1767EMS8E-2.5#PBF

量产

LT1767EMS8E-2.5#TRPBF

量产

LT1767EMS8E-3.3#PBF

量产

LT1767EMS8E-3.3#TRPBF

量产

LT1767EMS8E-5#PBF

量产

LT1767EMS8E-5#TRPBF

量产

10月 11, 2022

- 22_0244

arrow down

Epoxy Change from Henkel 8290 to 8290A for MSOP Package

LT1767EMS8-3.3#PBF

量产

LT1767EMS8-3.3#TRPBF

量产

LT1767EMS8E-3.3#PBF

量产

LT1767EMS8E-3.3#TRPBF

量产

7月 12, 2022

- 22_0157

arrow down

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages [With Modification in BOM]

6月 21, 2022

- 22_0050

arrow down

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

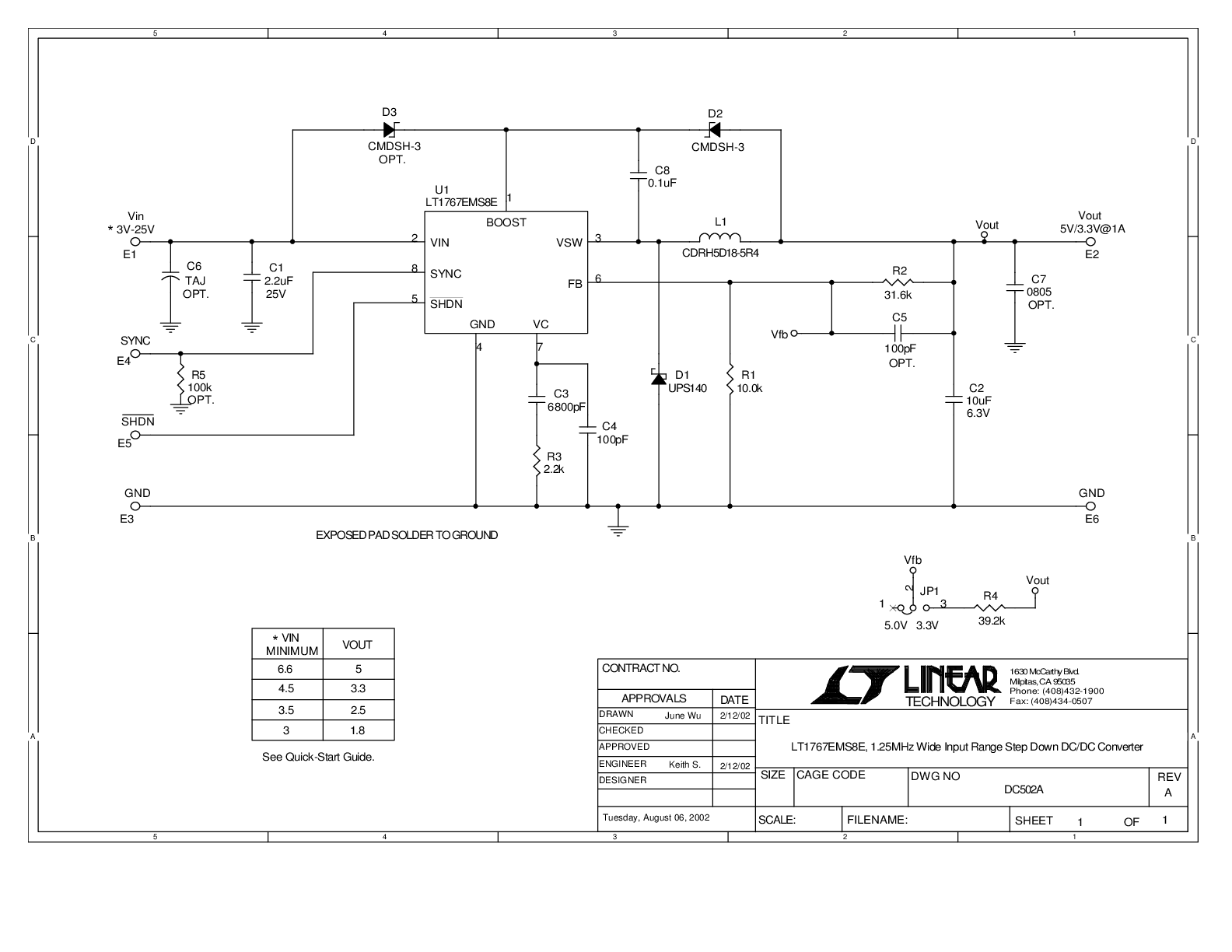

DC502A

LT1767EMS8E | 1.25MHz宽输入范围降压型DC/DC转换器,3V至25V输入, 5V/3/3VOUT (1A)

工具和仿真

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路:

1步:下载并在计算机上安装LTspice

2步:单击下面的链接,下载演示电路。

3步:如果在单击以下链接之后LTspice未自动打开,可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后,请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
