LT1765

单片式 3A、1.25MHz 降压型开关稳压器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 12
特性
  • 采用耐热增强型 16 引脚 TSSOP 或 8 引脚 SO 封装的 3A 开关
  • 1.25MHz 恒定开关频率
  • 宽工作电压范围:3V 至 25V
  • 高效率 0.09Ω 开关
  • 1.2V 反馈基准电压
  • 采用扁平的表面贴装型元件
  • 低停机电流:15μA
  • 可同步至 2MHz
  • 电流模式环路控制
  • 在所有占空比条件下保持了恒定的最大额定开关电流
  • 采用 8 引脚 SO 和 16 引脚耐热增强型 TSSOP 封装



更多细节
show more Icon

LT®1765 是一款 1.25MHz 单片式降压型开关稳压器。一个高效率 3A、0.09Ω 开关与所需的全部控制电路一起集成在芯片上,旨在构成一款高频、电流模式开关稳压器。电流模式控制实现了快速瞬态响应和超卓的环路稳定性。

新型设计方法在高开关频率条件下实现了高效率 (在一个宽工作电压范围内)。一个低压差内部稳压器在宽输入范围内 (从 24V 系统到锂离子电池) 保持了一致的性能。1mA 的工作电源电流改善了效率,特别是在较低输出电流条件下。停机模式将静态电流减小至 15μA。最大开关电流在所有占空比条件下保持恒定。同步电路允许一个外部逻辑电平信号把内部振荡器频率提高至 1.6MHz~2MHz。

该器件提供了完整的逐周期电流控制和热停机功能。由于执行了高频操作,因而可以减少输入和输出滤波元件,并允许采用片式电感器。




Applications

  • DSL 调制解调器
  • 便携式电脑
  • 已调墙上适配器
  • 电池供电型系统
  • 分布式电源
产品模型 12

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LT1765EFE#PBF
  • HTML
  • HTML
LT1765EFE#TRPBF
  • HTML
  • HTML
LT1765EFE-1.8#PBF
  • HTML
  • HTML
LT1765EFE-1.8#TRPBF
  • HTML
  • HTML
LT1765EFE-2.5#PBF
  • HTML
  • HTML
LT1765EFE-2.5#TRPBF
  • HTML
  • HTML
LT1765EFE-3.3#PBF
  • HTML
  • HTML
LT1765EFE-3.3#TRPBF
  • HTML
  • HTML
LT1765EFE-5#PBF
  • HTML
  • HTML
LT1765EFE-5#TRPBF
  • HTML
  • HTML
LT1765ES8#PBF
  • HTML
  • HTML
LT1765ES8#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2022

- 22_0068

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT1765EFE#PBF

量产

LT1765EFE#TRPBF

量产

LT1765EFE-1.8#PBF

量产

LT1765EFE-1.8#TRPBF

量产

LT1765EFE-2.5#PBF

量产

LT1765EFE-2.5#TRPBF

量产

LT1765EFE-3.3#PBF

量产

LT1765EFE-3.3#TRPBF

量产

LT1765EFE-5#PBF

量产

LT1765EFE-5#TRPBF

量产

10月 12, 2022

- 22_0255

Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 2 of 2)

6月 11, 2021

- 21_0060

Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2022

- 22_0068

arrow down

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT1765EFE#PBF

量产

LT1765EFE#TRPBF

量产

LT1765EFE-1.8#PBF

量产

LT1765EFE-1.8#TRPBF

量产

LT1765EFE-2.5#PBF

量产

LT1765EFE-2.5#TRPBF

量产

LT1765EFE-3.3#PBF

量产

LT1765EFE-3.3#TRPBF

量产

LT1765EFE-5#PBF

量产

LT1765EFE-5#TRPBF

量产

10月 12, 2022

- 22_0255

arrow down

Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 2 of 2)

6月 11, 2021

- 21_0060

arrow down

Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 2

reference details image

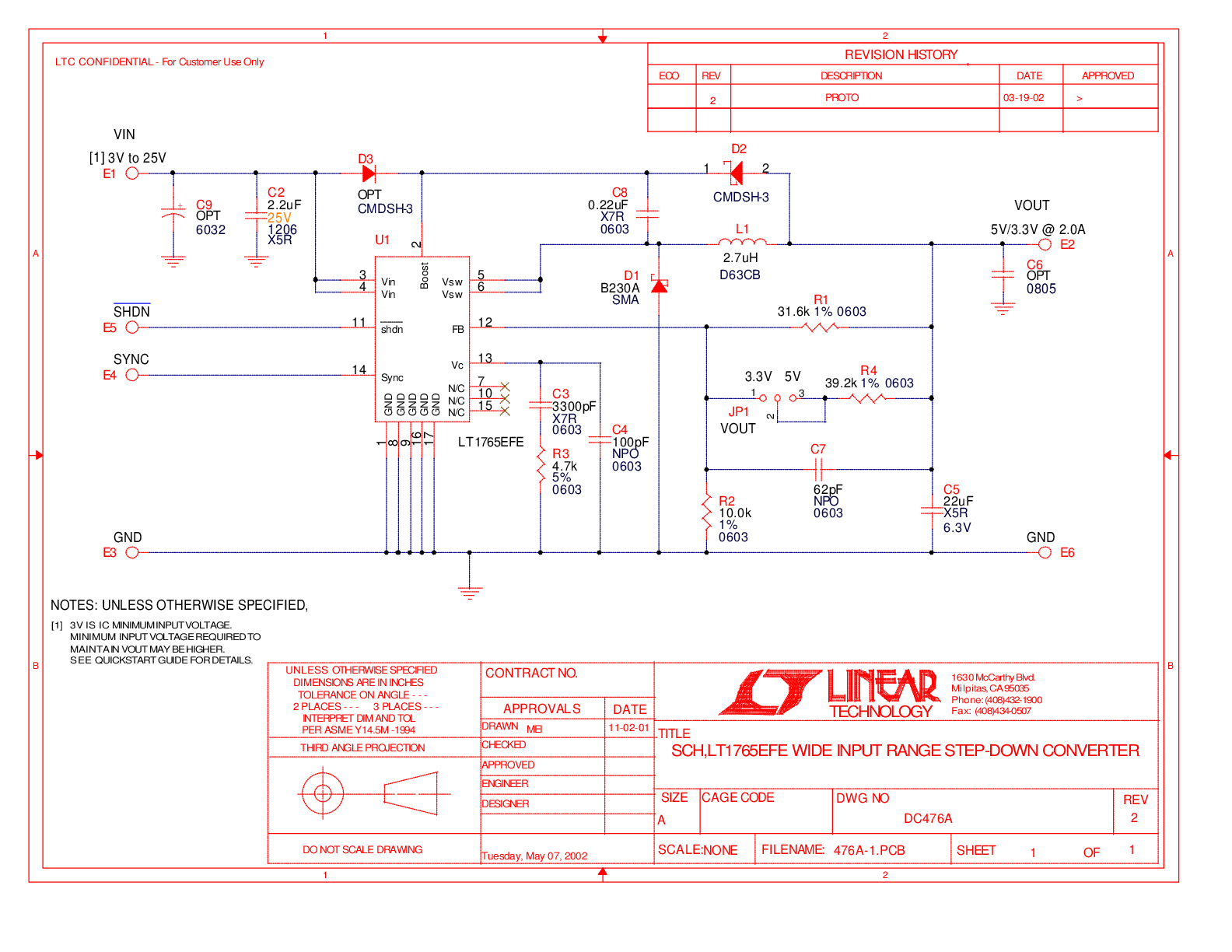

DC476A

LT1765EFE | 宽输入范围、1.25MHz降压DC/DC转换器,3V至25V输入,跳线可选3.3V或 5VOUT (2A)

reference details image

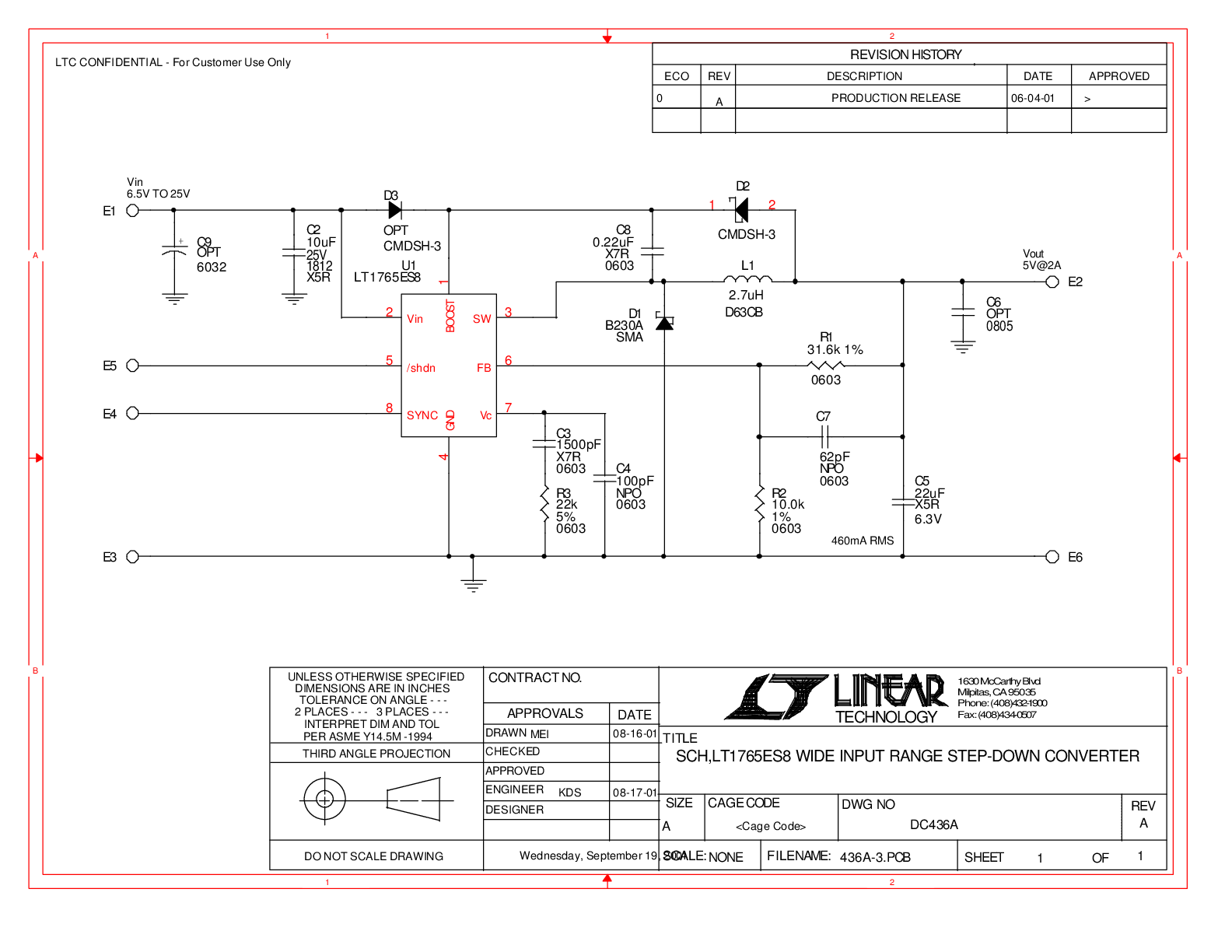

DC436A

LT1765ES8 | 宽输入范围、1.25MHz降压DC/DC转换器, 8.5V~25VIN, 5VOUT (2A)

工具和仿真

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路:

1步:下载并在计算机上安装LTspice

2步:单击下面的链接,下载演示电路。

3步:如果在单击以下链接之后LTspice未自动打开,可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后,请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
