LT1373

250kHz、低电源电流、高效率 1.5A 开关稳压器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 1mA IQ (在 250kHz)
  • 采用小的电感器:15μH
  • 全表面贴装型组件
  • 仅需占用 0.6 平方英寸的电路板空间
  • 低的最小电源电压:2.7V
  • 恒定频率电流模式
  • 电流限制电源开关:1.5A
  • 可调节正输出或负输出
  • 停机电源电流:12μA (典型值)
  • 简易型外部同步

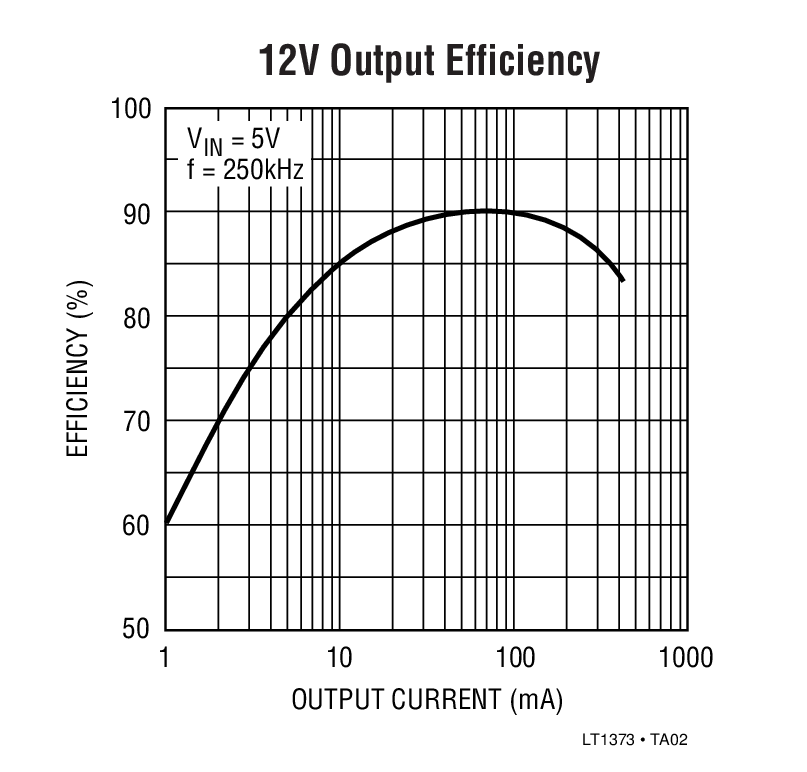

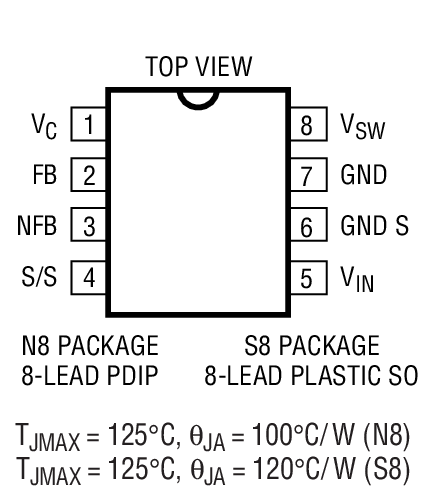

  • 8 引脚 SO 封装或 PDIP 封装

更多细节
show more Icon

LT®1373 是一款低电源电流、高频电流模式开关稳压器。该器件可在所有标准的开关配置中运作,包括升压、降压、反激式、正激式、负输出和“Cuk”。一个 1.5A 高效率开关与所有的振荡器、控制器和保护电路一起集成在芯片之内。LT1373 的所有功能集成在 8 引脚 SO / PDIP 封装中。

与吸收 4mA 静态电流的 500kHz LT1372 相比,LT1373 的开关频率为 250kHz,通常仅消耗 1mA 静态电流,并且具有较高的效率。高频开关操作允许使用非常小的电感器。全表面贴装型组件占用的电路板空间小于 0.6 平方英寸。

新的设计方法既增加了灵活性,又保持了易用性。开关操作可容易地同步至一个外部逻辑电平信号源。当停机引脚为逻辑低电平时,电源电流被减小至 12μA。独特的误差放大器电路能够调节正或负输出电压,同时保持简单的频率补偿方法。非线性误差放大器跨导降低了器件启动或过载恢复时的输出过冲。振荡器频率位移可在过载情况下为外部组件提供保护。


应用

  • 升压型稳压器
  • CCFL 背光灯驱动器
  • 笔记本电脑电源
  • 多输出反激式电源
  • 负输出电源

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LT1373CN8#PBF
  • HTML
  • HTML
LT1373CS8#PBF
  • HTML
  • HTML
LT1373CS8#TRPBF
  • HTML
  • HTML
LT1373HVCN8#PBF
  • HTML
  • HTML
LT1373HVCS8#PBF
  • HTML
  • HTML
LT1373HVCS8#TRPBF
  • HTML
  • HTML
LT1373HVIN8#PBF
  • HTML
  • HTML
LT1373HVIS8#PBF
  • HTML
  • HTML
LT1373HVIS8#TRPBF
  • HTML
  • HTML
LT1373IN8#PBF
  • HTML
  • HTML
LT1373IS8#PBF
  • HTML
  • HTML
LT1373IS8#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 11, 2022

- 22_0241

Epoxy Change from Henkel 8290 to 8290A for PDIP Package

LT1373CN8#PBF

量产

LT1373HVCN8#PBF

量产

LT1373HVIN8#PBF

量产

LT1373IN8#PBF

量产

8月 6, 2022

- 22_0172

Laser Top Mark Conversion for PDIP Packages Assembled in ADPG [PNG]

LT1373CN8#PBF

量产

LT1373HVCN8#PBF

量产

LT1373HVIN8#PBF

量产

LT1373IN8#PBF

量产

12月 14, 2023

- 22_0255

Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 2 of 2)

LT1373CS8#PBF

量产

LT1373CS8#TRPBF

量产

LT1373HVCS8#PBF

量产

LT1373HVCS8#TRPBF

量产

LT1373HVIS8#PBF

量产

LT1373HVIS8#TRPBF

量产

LT1373IS8#PBF

量产

LT1373IS8#TRPBF

量产

6月 11, 2021

- 21_0060

Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM

LT1373CS8#PBF

量产

LT1373CS8#TRPBF

量产

LT1373HVCS8#PBF

量产

LT1373HVCS8#TRPBF

量产

LT1373HVIS8#PBF

量产

LT1373HVIS8#TRPBF

量产

LT1373IS8#PBF

量产

LT1373IS8#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 11, 2022

- 22_0241

arrow down

Epoxy Change from Henkel 8290 to 8290A for PDIP Package

LT1373CN8#PBF

量产

LT1373HVCN8#PBF

量产

LT1373HVIN8#PBF

量产

LT1373IN8#PBF

量产

8月 6, 2022

- 22_0172

arrow down

Laser Top Mark Conversion for PDIP Packages Assembled in ADPG [PNG]

LT1373CN8#PBF

量产

LT1373HVCN8#PBF

量产

LT1373HVIN8#PBF

量产

LT1373IN8#PBF

量产

12月 14, 2023

- 22_0255

arrow down

Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 2 of 2)

LT1373CS8#PBF

量产

LT1373CS8#TRPBF

量产

LT1373HVCS8#PBF

量产

LT1373HVCS8#TRPBF

量产

LT1373HVIS8#PBF

量产

LT1373HVIS8#TRPBF

量产

LT1373IS8#PBF

量产

LT1373IS8#TRPBF

量产

6月 11, 2021

- 21_0060

arrow down

Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM

LT1373CS8#PBF

量产

LT1373CS8#TRPBF

量产

LT1373HVCS8#PBF

量产

LT1373HVCS8#TRPBF

量产

LT1373HVIS8#PBF

量产

LT1373HVIS8#TRPBF

量产

LT1373IS8#PBF

量产

LT1373IS8#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 4

DC076A

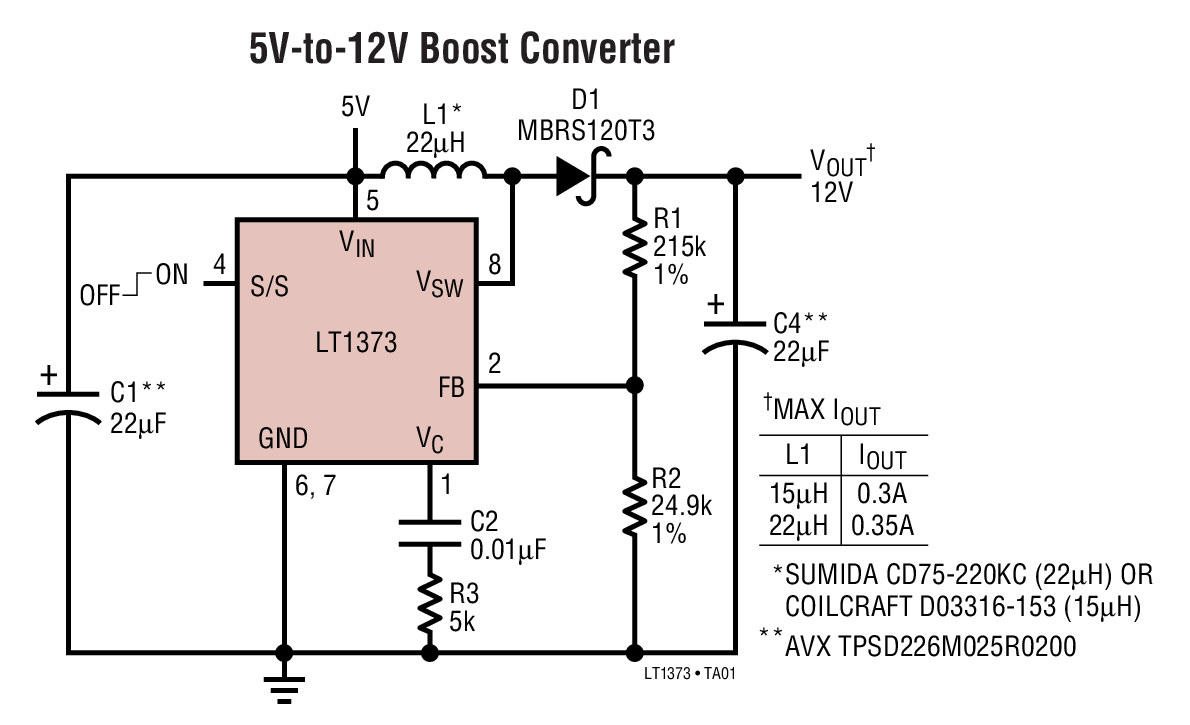

LT1373CS8 | Boost, 5V to 12V, 0.3A, 250kHz

DC181A

LT1373CS8 | 双路输出降压/升压SEPIC稳压器, 2.7 至 24VIN,-5V和+5V(输出电流高达0.3A)

reference details image

DC515A

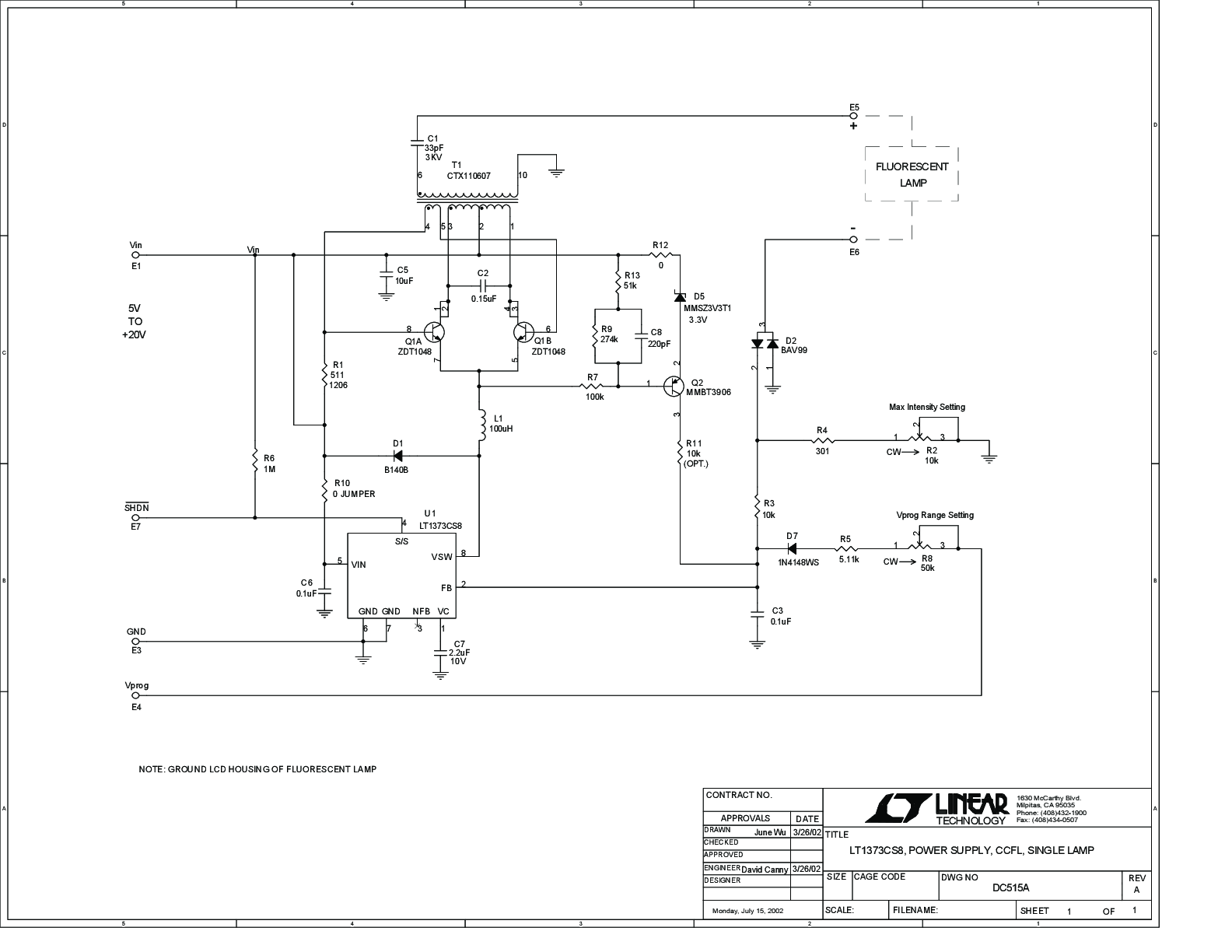

LT1373CS8 | 电源、CCFL、单个灯, VIN = 5V 至 20V

DC161A

LT1373HV | SLIC电源, –20VOUT (60mA)和 –60VOUT (35mA)+

工具和仿真

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。
