LT1339

量产

高功率同步 DC/DC 控制器

数据手册产品选型表

产品模型: 6

Viewing:

概述

高电压：可在高达 60V 工作
高电流：双路 N 沟道同步驱动器可处理高达 10,000pF 的栅极电容
可编程平均负载电流限制
具 10mA 外部加载能力的 5V 基准输出
高达 150kHz 的可编程固定频率可同步电流模式操作
具迟滞的欠压闭锁
用于电源排序和保护的可编程启动禁止
自适应非重叠栅极驱动可防止发生贯通

LT^®1339 是一款高功率同步电流模式开关稳压控制器。该 IC 可驱动双路 N 沟道 MOSFET，以构建一款适合高达 60V 应用中的高功率 DC/DC 转换器的单 IC 解决方案。

LT1339 纳入了可编程平均电流限制功能电路，能提供 DC 负载电流的准确限制，并不受电感器纹波电流的影响。另外，该 IC 还内置了用户可调的斜率补偿功能，以在高达 90% 的占空比条件下实现磁性组件的最小化。

LT1339 定时振荡器工作频率是可设置的，并可以同步至高达 150kHz。最小关断时间操作提供了主开关保护。另外，这款 IC 还拥有一种软启动功能，该功能由停机和欠压闭锁条件选通开启。

一个输出相位倒置引脚在转换器类型 (包括负输出和负拓扑) 的配置方面提供了灵活性。

应用

48V 电信电源
个人电脑和外设
分布式电源转换器
工业控制系统
铅酸电池备份系统
汽车和重型设备

产品模型: 6

参考资料

数据手册 1

LT1339: High Power Synchronous DC/DC Controller Data Sheet 08/31/2007

可靠性数据 1

R352 Reliability Data 03/26/2018

用户手册 3

DC259A - Demo Manual 09/24/2009

DC244A - Demo Manual 09/24/2009

DC224A - Demo Manual 09/24/2009

应用笔记 2

AN73 - LT1339 Design Manual 08/20/2007

AN-73: LT1339 Design Manual 02/01/1999

设计笔记 1

Design Note 156: High Power Synchronous Buck Converter Delivers Up to 50A 06/01/1997

技术文章 1

35 Watt Isolated DC/DC Converter Replaces Modules at Half the Cost 09/01/1999

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
LT1339CN#PBF	20-Lead PDIP (Narrow 0.3 Inch)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LT1339CSW#PBF	20-Lead SOIC (Wide 0.3 Inch)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LT1339CSW#TRPBF	20-Lead SOIC (Wide 0.3 Inch)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LT1339IN#PBF	20-Lead PDIP (Narrow 0.3 Inch)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LT1339ISW#PBF	20-Lead SOIC (Wide 0.3 Inch)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LT1339ISW#TRPBF	20-Lead SOIC (Wide 0.3 Inch)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

3月 7, 2019 - 19_0046 Assembly Transfer of 18,20,24,28 Lead PDIP to Cirtek
		PCN19_0046_Form Material_Report Detailed Change Description Qualification Results Summary
LT1339CN#PBF	量产
LT1339IN#PBF	量产
8月 10, 2022 - 22_0176 Laser Top Mark Conversion for SOIC_W Packages Assembled in ADPG [PNG] and UTL
		PCN22_0176_Form Material_Report Delta Qualification Matrix
LT1339CSW#PBF	量产
LT1339CSW#TRPBF	量产
LT1339ISW#PBF	量产
LT1339ISW#TRPBF	量产

这是最新版本的数据手册

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

LTspice

LTspice中提供以下器件型号：

LT1339

LTspice^®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

LT1339CN | 同步DC/DC高功率控制器，28VIN 至 5VOUT (50A)

立即购买更多内容

产品详情

资料

DC177A - Design File
2009/9/24

LT1339CN Demo Board | Synchronous Buck, 48VIN to 12VOUT @ 50A

立即购买更多内容

产品详情

资料

DC147A - Design File
2009/9/24

LT1339CN | High Power Synchronous DC/DC Converter 48VIN to 12VOUT @ 20A

立即购买更多内容

产品详情

资料

DC147A - Design File
2009/9/24

schematic 1

LT1339、LTC1693、LT1431隔离式演示板 | 电信模块，36至 72VIN， 5V 或 3.3VOUT (10A)

立即购买更多内容

产品详情

演示板DC259A通过36至72VDC源提供隔离式3.3V或5V_OUT (10A)电压。DC259A包括下列产品：

LT1431——可编程基准电压源

LT1339——高功率同步DC/DC控制器

LTC1693——高速单通道/双N沟道MOSFET驱动器

资料

DC259A - Design File
2009/9/24

DC259A - Demo Manual
2009/9/24

DC259A - Schematic
2009/9/24

LT1339, LT1373, LT1431 | 32VIN 至 12VOUT @ 15A，-5VOUT(100mA)

立即购买更多内容

产品详情

资料

DC244A - Demo Manual
2009/9/24

DC244A - Design File
2009/9/24

schematic 2

LT1339CSW/LT1082CQ | 降压控制器，4.5V 至 60VIN， 3.3V/5V/7V/ 12VOUT （3A，通孔电容）

立即购买更多内容

产品详情

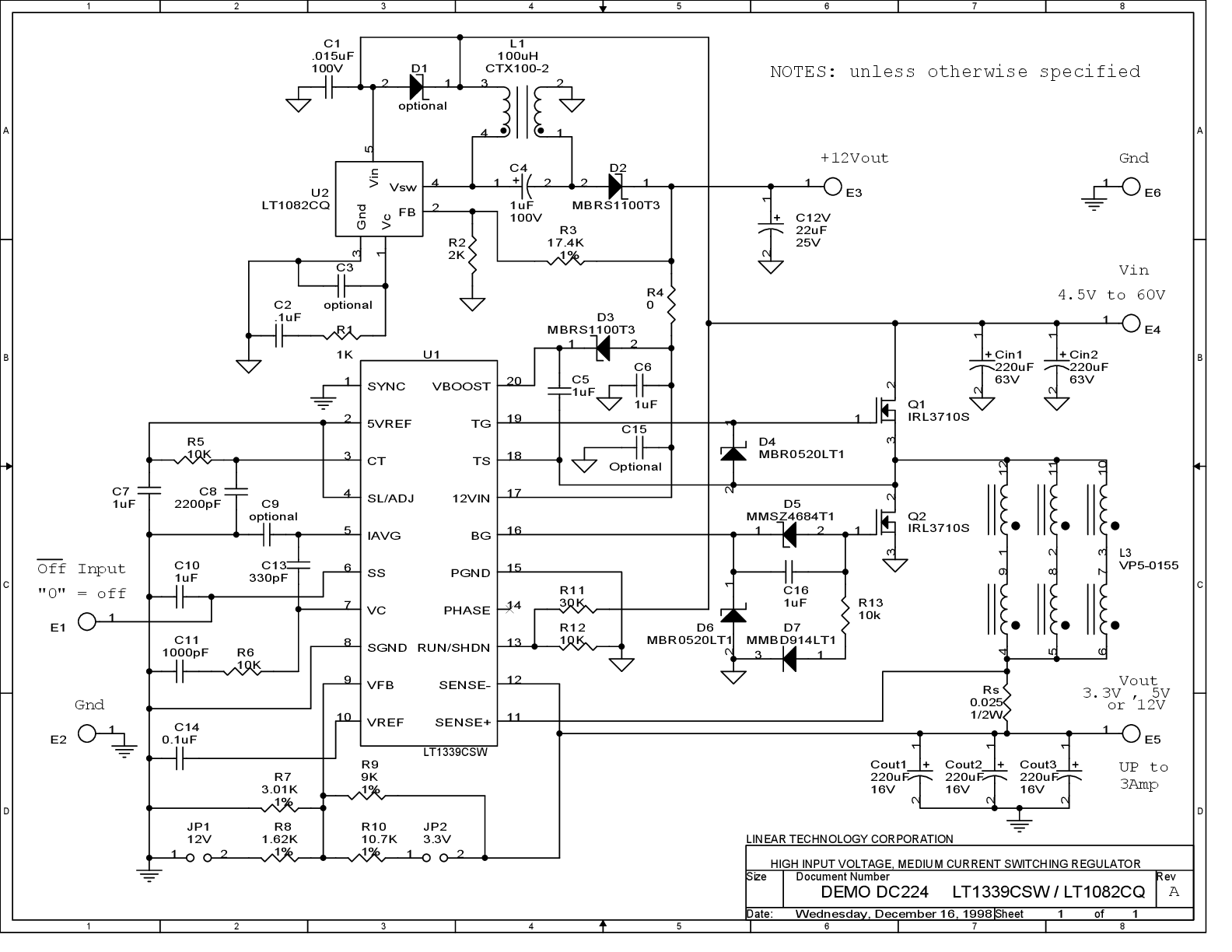

演示电路DC224A是一款采用LT1339的多功能、3A同步降压开关稳压器。输入电压范围为 4.5V 至 60V。输出电压可通过跳线进行选择，分别为3.3V、5V、7V或12V。该板包括基于LT1082的小型SEPIC转换器，能够以4V至60V的输入电压为LT1339提供12V电压。
