ADPL21504

推荐用于新设计

采用 ThinSOT 封装的微功率升压 DC/DC 转换器

数据手册 (Rev. 0) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 低静态电流：
    • 主动模式下为 20μA；
    • 关断模式下为 <2μA
  • 工作电压 VIN 低至 1.2V
  • 低 VCESAT 开关：300mA 时为 270mV
  • 使用小型表面贴装元件
  • 高输出电压：最高 30V
  • 薄型（1mm）ThinSOTTM 封装

ADPL21504 是一款微功率升压 DC/DC 转换器，采用 5 引线、薄型（1 毫米）ThinSOT 封装。ADPL21504 专为更高功率系统而设计，具有 350mA 电流限制和 1.2V 至 15V 的输入电压范围。ADPL21504 在空载时静态电流仅为 20μA，关断时进一步降至 2μA（最大值）。电流限制、固定关断时间控制方案可节省工作电流，从而在较宽的负载电流范围内实现高效率。32V 开关能够在简单的升压拓扑中产生高达 30V 的高压输出，从而无需昂贵的变压器。ADPL21504’ 的低关断时间 (400ns) 允许使用微型薄型电感器和电容器，从而最大限度地减少空间敏感型便携式应用的占用空间和成本。

应用

  • 便携式电子设备
  • 电池备份
  • 数码相机
  • 有机发光二极管 (OLED) 电源
  • 医疗诊断设备
ADPL21504
采用 ThinSOT 封装的微功率升压 DC/DC 转换器

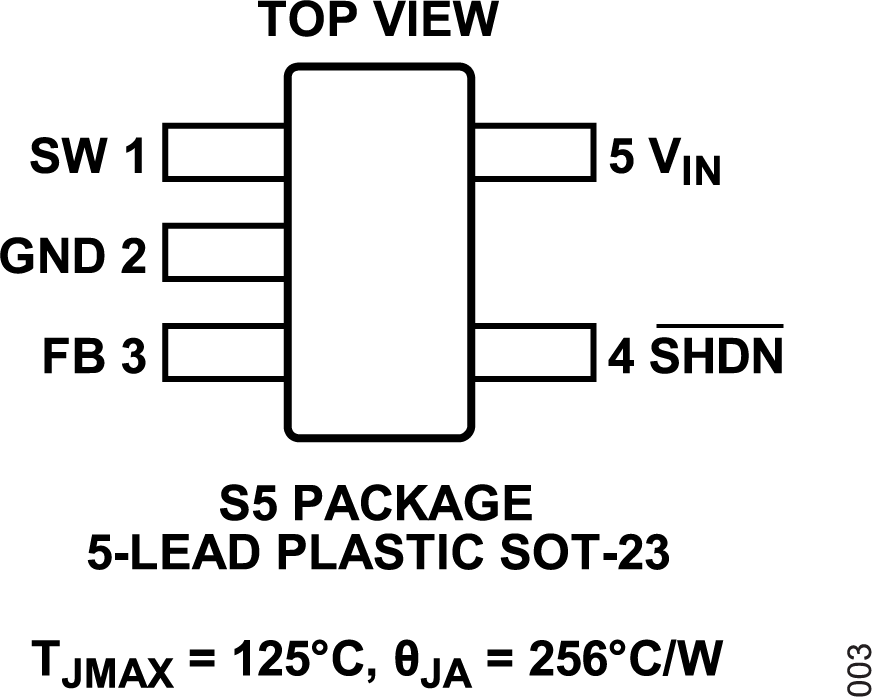

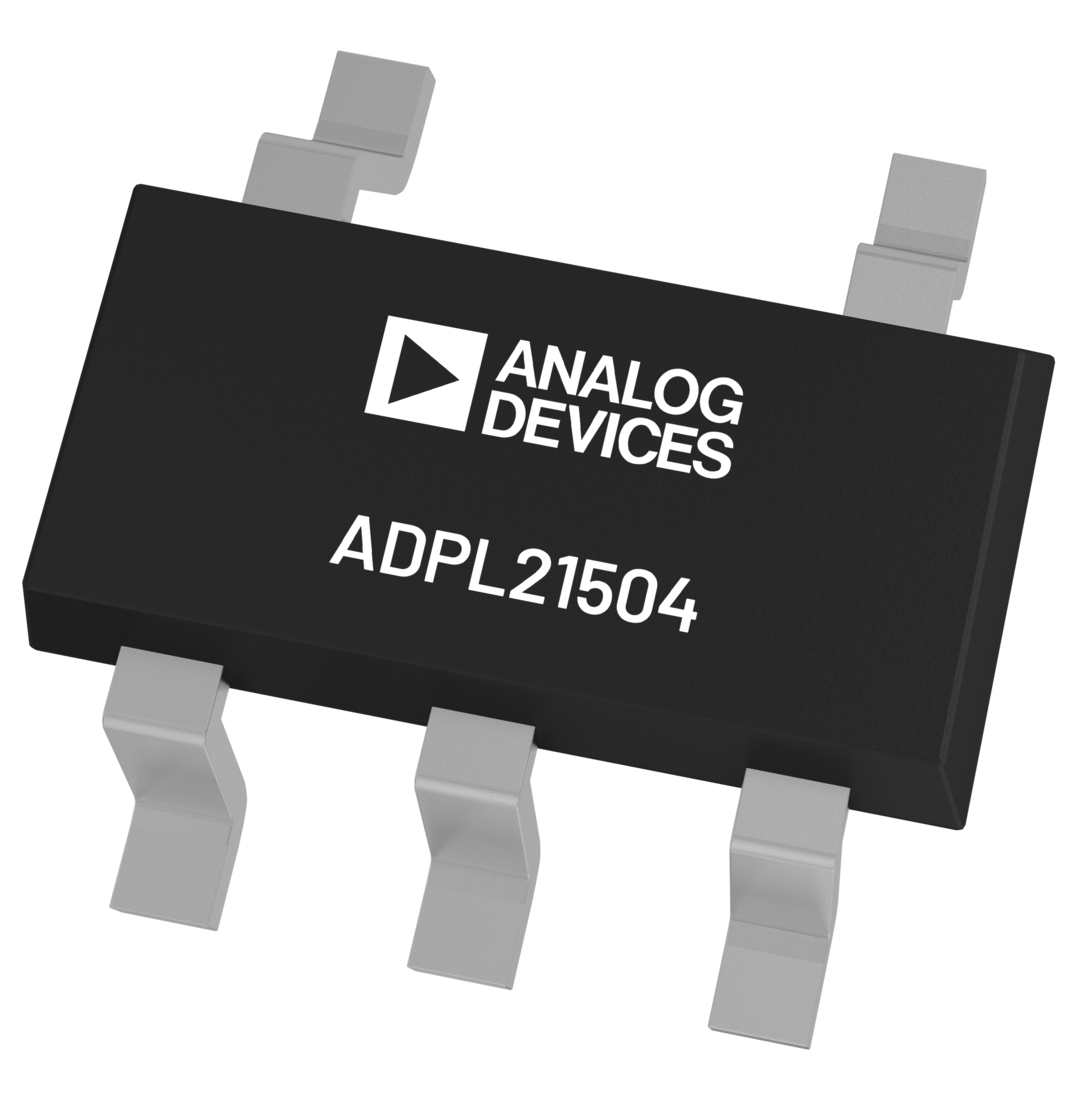

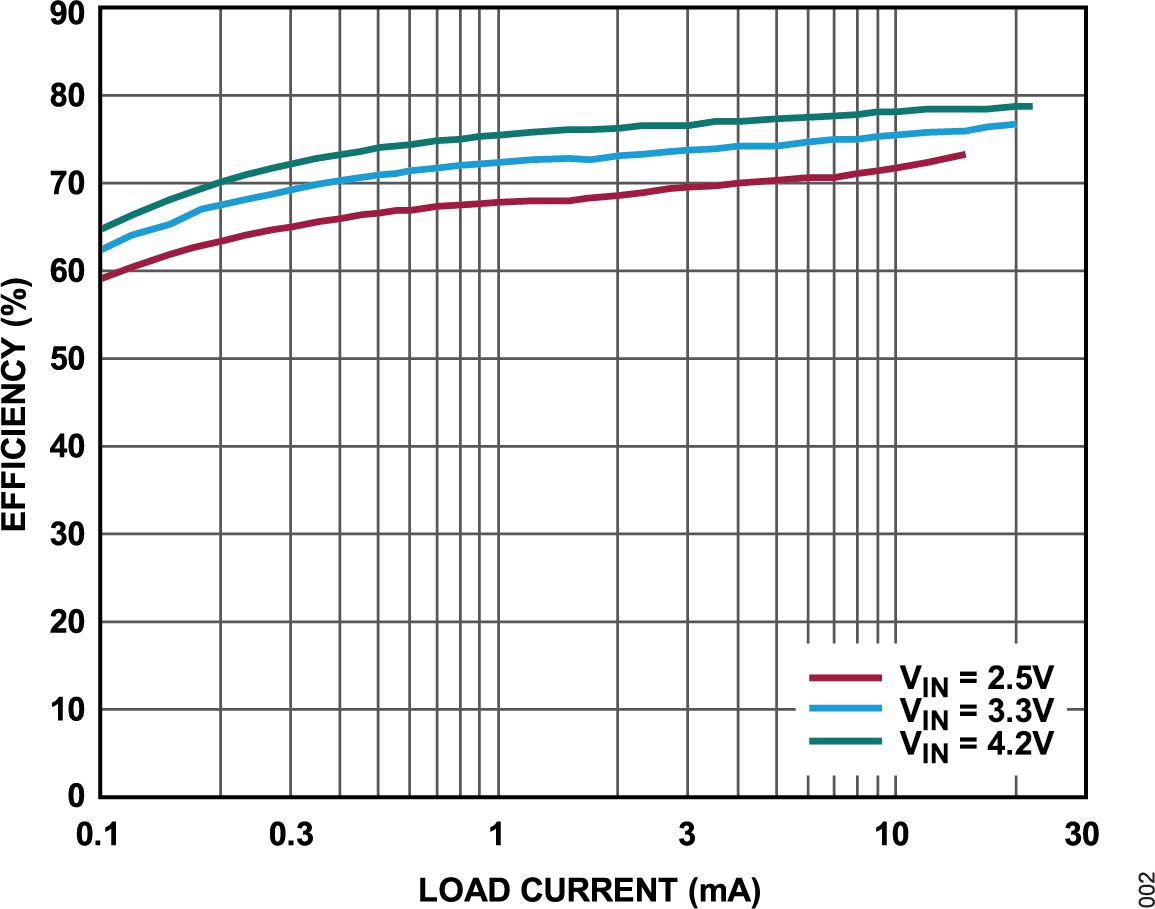

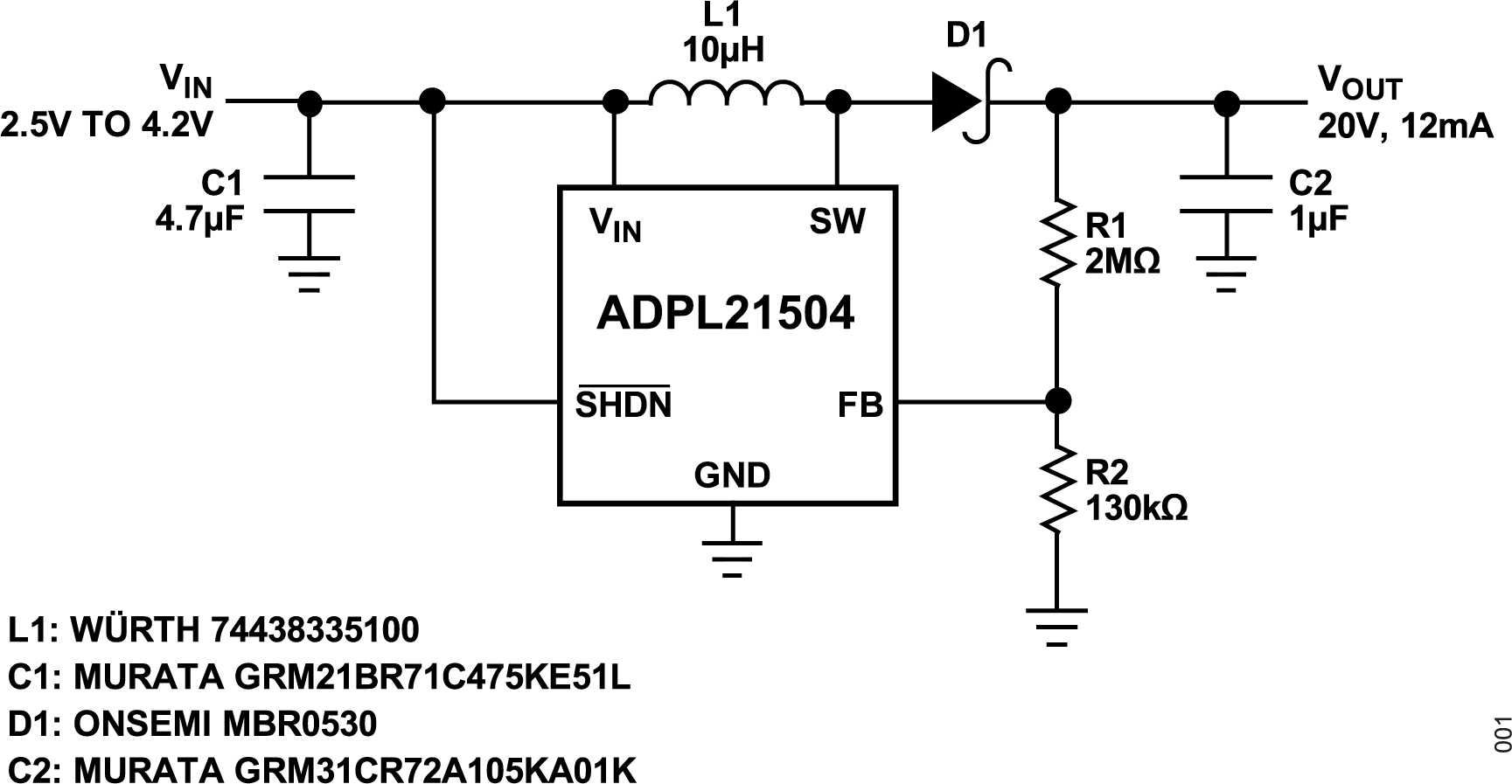

ADPL21504 Typical Application ADPL21504 Efficiency ADPL21504 Pin Configuration ADPL21504 Chip Illustration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

评估套件

eval board
schematic 1
schematic 2
schematic 3
EVAL-ADPL21504-AZ

Evaluates: ADPL21504 in a 20V Output Voltage Application

立即购买 更多内容

特性和优点

  • VOUT = 20V, VIN Range = 2.5V to 4.2V, IOUT = upto 20mA
  • Resistor Programmable Output Voltage
  • Features a Current-Limited, Fixed Off-Time control scheme
  • Internal Compensation and Soft-Start
  • Proven PCB Layout
  • Fully Assembled and Tested

产品详情

The EVAL-ADPL21504-AZ evaluation board features the ADPL21504, a micropower step-up DC/DC converter in a ThinSOT™ package.

The ADPL21504 is designed for higher power systems with a 350mA current limit. A current-limited, fixed off-time control scheme conserves operating current, resulting in high efficiency over a broad range of load current.

The ADPL21504’s low off-time of 400ns permits the use of tiny, low-profile inductors and capacitors to minimize footprint and cost in space-conscious portable applications.

The EVAL-ADPL21504-AZ evaluation board features an application circuit with a 20V output voltage, operating within an input voltage range of 2.5V to 4.2V and a load current upto 20mA.

The ADPL21504 data sheet must be read in conjunction with this user guide to properly use or modify the evaluation board.
EVAL-ADPL21504-AZ
Evaluates: ADPL21504 in a 20V Output Voltage Application

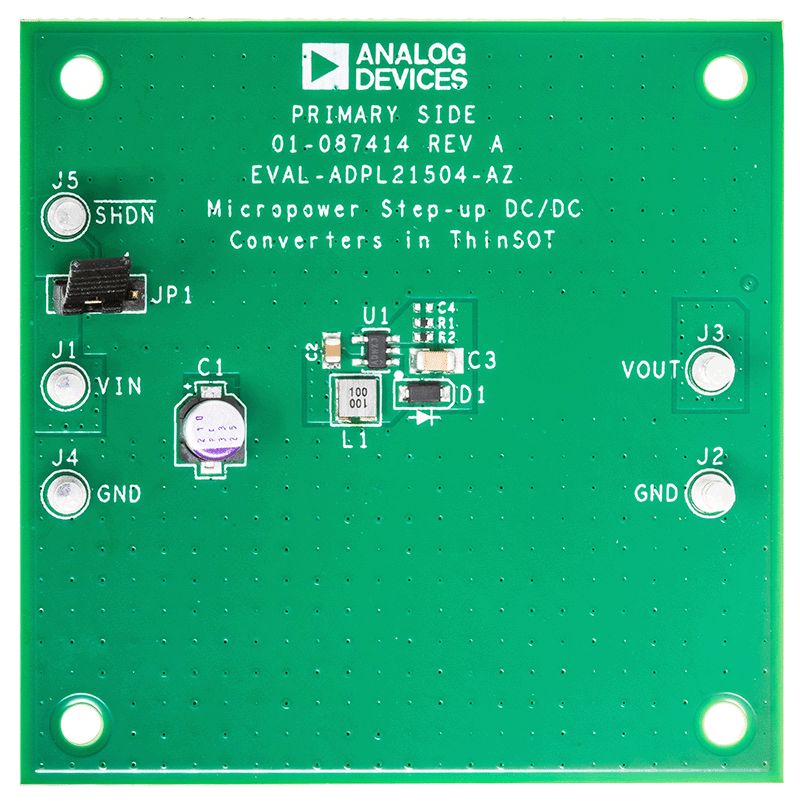

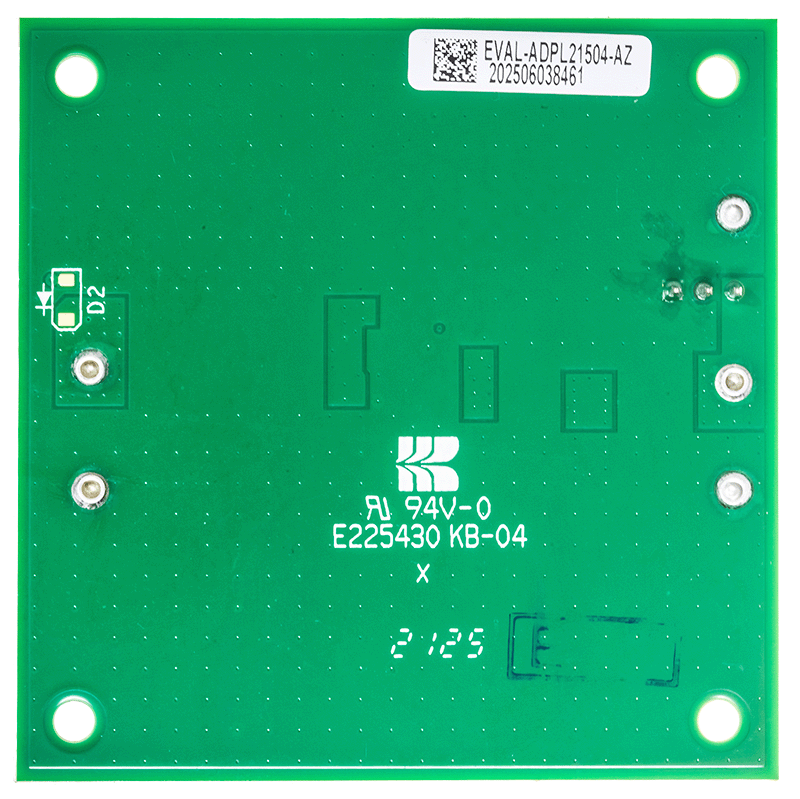

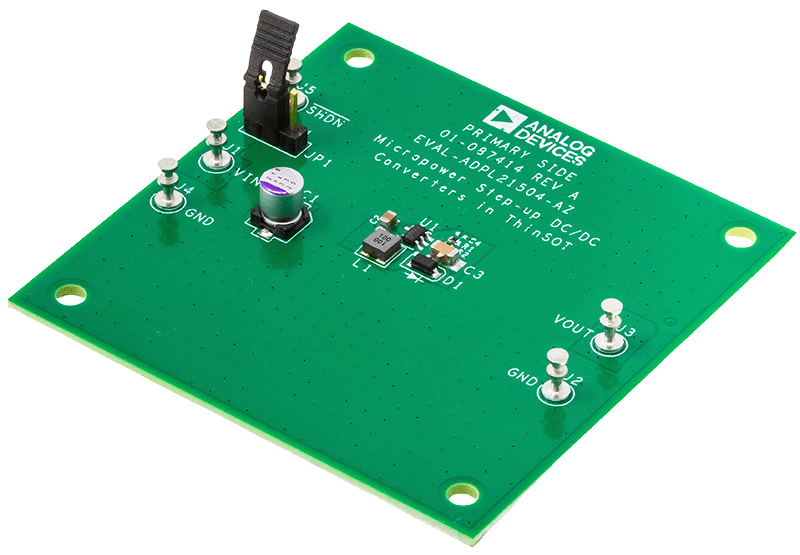

EVAL-ADPL21504-AZ Board Photo Angle View EVAL-ADPL21504-AZ Board Photo Top View EVAL-ADPL21504-AZ Board Photo Bottom View
