ADPL12005

推荐用于新设计

20V、5A/6A 全集成同步降压转换器

数据手册 (Rev. 0) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 多功能，小尺寸
    • 工作电压 VIN 范围为 3V 至 20V
    • 跳跃模式下静态电流为 20μA
    • 具有集成场效应晶体管 (FET) 的同步 DC-DC 转换器
    • 固定频率选项：400kHz 和 1.5MHz
    • 内部软启动
      • 2.5ms (400kHz)
      • 3.5ms (1.5MHz)
    • 可编程输出电压
      • 0.8V 至 12V (400kHz)
      • 0.8V 至 10V (1.5MHz)
    • 3.5mm x 3.75mm，17 引脚 FC2QFN
    • 对称封装提供卓越的电磁干扰 (EMI) 性能
  • 双相能力
    • 可用于双相配置，实现高功率设计
    • 通过共享 VEA 引脚动态均流
    • 低 IQ 操作能力：双相
  • 使用 PGOOD 进行精确输出电压监控
  • 强制脉宽调制 (PWM) 和跳跃模式操作
  • 低压差运行
  • 过温和短路保护
  • 工作结温范围：-40°C 至 +150°C

ADPL12005/ADPL12006 IC 是小型同步降压型转换器，集成了高端和低端开关。这些 IC 可提供高达 6A 的电流，输入电压范围为 3V 至 20V。可以通过观察 PGOOD 信号来监控电压质量。该 IC 可以在非常高的占空比下运行，非常适合工厂自动化应用。

ADPL12005/ADPL12006 IC 提供可编程的输出电压。频率内部固定在 400kHz 和 1.5MHz，允许使用较小的外部元件并减少输出纹波。该 IC 在轻负载时自动进入跳跃模式，无负载时静态电流超低至 20μA。该系列产品（包括 ADPL12008/ADPL12010）提供引脚对引脚兼容的产品，单相配置电流为 5A 至 10A，双相配置电流高达 20A。这些器件还针对双相操作进行了优化，具有非常高的电流共享精度。

ADPL12005/ADPL12006 IC 采用小型 3.5mm x 3.75mm、17 引脚倒装芯片四方扁平无引线 (FC2QFN) 封装，仅需极少的外部元件。

应用

  • 工厂自动化
  • 负载点
  • 分布式直流电源系统
  • 通信基础设施
  • 测试和测量
ADPL12005
20V、5A/6A 全集成同步降压转换器

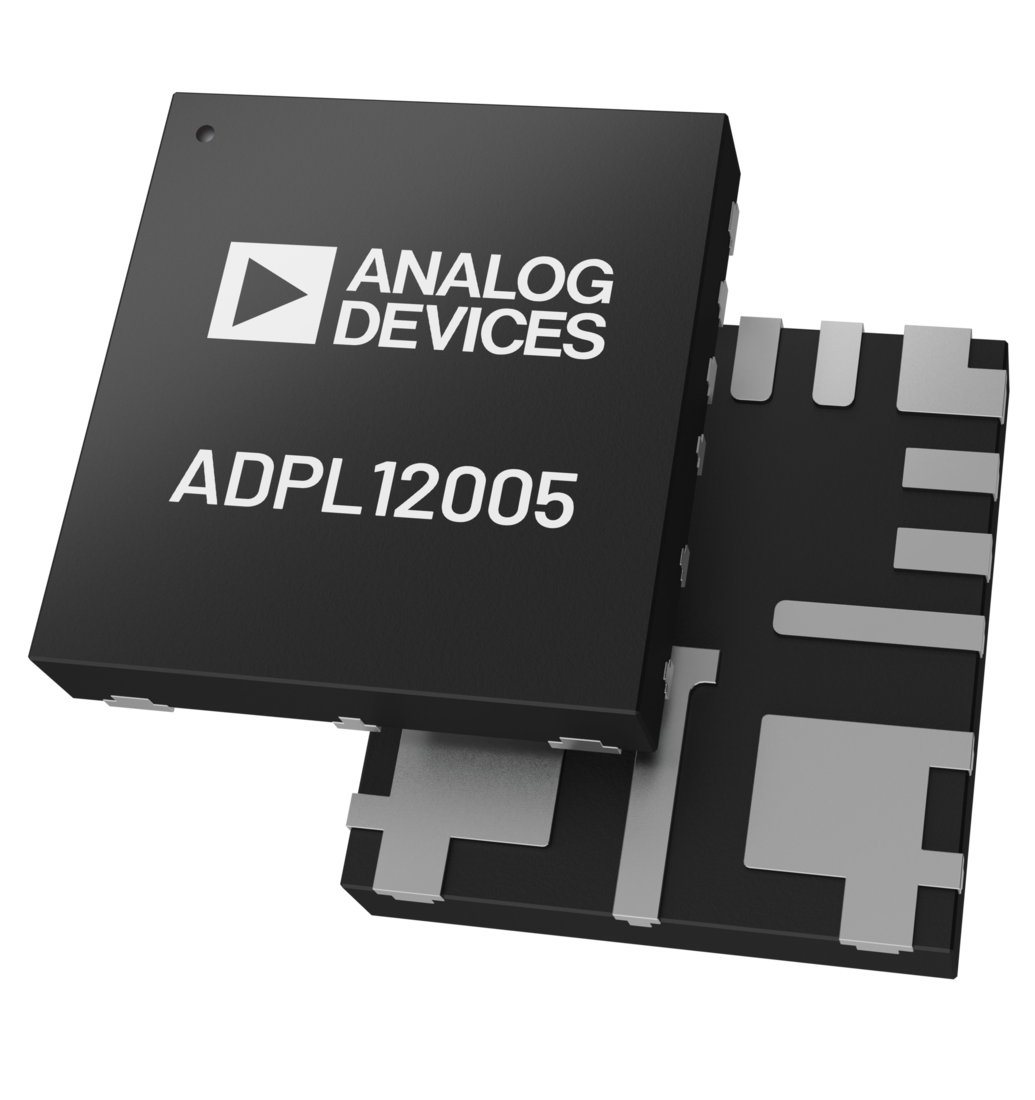

ADPl12005-ADPL12006 Simplified Block Diagram ADPl12005-ADPL12006 Typical Application Circuit Single Phase Operation ADPl12005-ADPL12006 Pin Configuration ADPL12005 Chip Illustration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

EE-Sim Power®工具 1

EE-Sim DC-DC转换器工具可根据您的要求快速创建完整的电源设计，包括原理图、BOM（采用市售部件）、时域和频域仿真。您可以下载自定义原理图，在独立EE-Sim OASIS仿真器中进一步分析，其中采用SIMPLIS和SIMetrix SPICE引擎。

立即开始EE-Sim

评估套件

eval board
schematic 1
schematic 2
schematic 3
ADPL12006EVKIT

Evaluates: ADPL12005/ADPL12006

立即购买 更多内容

特性和优点

  • Input Supply Range from 3V to 20V
  • Adjustable Output Voltage Range between 0.8V and10V
  • Delivers up to 6A Output Current
  • Frequency Synchronization Input
  • Enable Input
  • Voltage-Monitoring PGOOD Output Available
  • Proven PCB Layout
  • Fully Assembled and Tested

产品详情

The ADPL12006 evaluation kit (EV kit) provides a proven design to evaluate the ADPL12005/ADPL12006, synchronous buck converter with 20μA quiescent current. The standard EV kit Printed circuit board (PCB), comes with an ADPL12006AFOB+ (1.5MHz, adjustable output) installed, and various test points and jumpers for evaluation. The EV kit output voltage is fixed and easily configured with minimum component changes. The default EV kit is designed to deliver up to 6A with an input voltage of 3V to 20V. Output voltage quality can be monitored by observing the PGOOD signal. The ADPL12006 EV kit can also be used to evaluate all variants of the ADPL12005 and ADPL12006.
ADPL12006EVKIT
Evaluates: ADPL12005/ADPL12006
ADPL12006EVKIT Board Photo Angle View ADPL12006EVKIT Board Photo Top View ADPL12006EVKIT Board Photo Bottom View
