ADPL12002

推荐用于新设计

20V、2.5A/3.5A、全集成同步降压转换器

数据手册 (Rev. 0) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 多功能，小尺寸
    • 工作输入电压范围：3V 至 20V
    • 具有集成场效应晶体管 (FET) 的同步 DC-DC 转换器，高达 2.5A/3.5A
    • 跳跃模式下的静态电流为 27μA
    • 400kHz/1.5MHz 开关频率
    • 扩频选项
    • 内部软启动
      • 2.5ms (400kHz)
      • 3.5ms (1.5MHz)
    • 可编程 0.8V 至 12V 输出电压范围
    • 具有低压差的 99% 占空比操作
  • 高精度符合安全关键应用要求
    • 完全可编程 UVLO 阈值的精密启用阈值
    • 准确的窗口 PGOOD
  • 强制 PWM 和跳跃工作模式
  • 过热、过压和短路保护
  • 3mm x 3mm，15 引脚 FC2QFN
  • 工作结温范围：-40°C 至 +150°C
ADPL12002
20V、2.5A/3.5A、全集成同步降压转换器

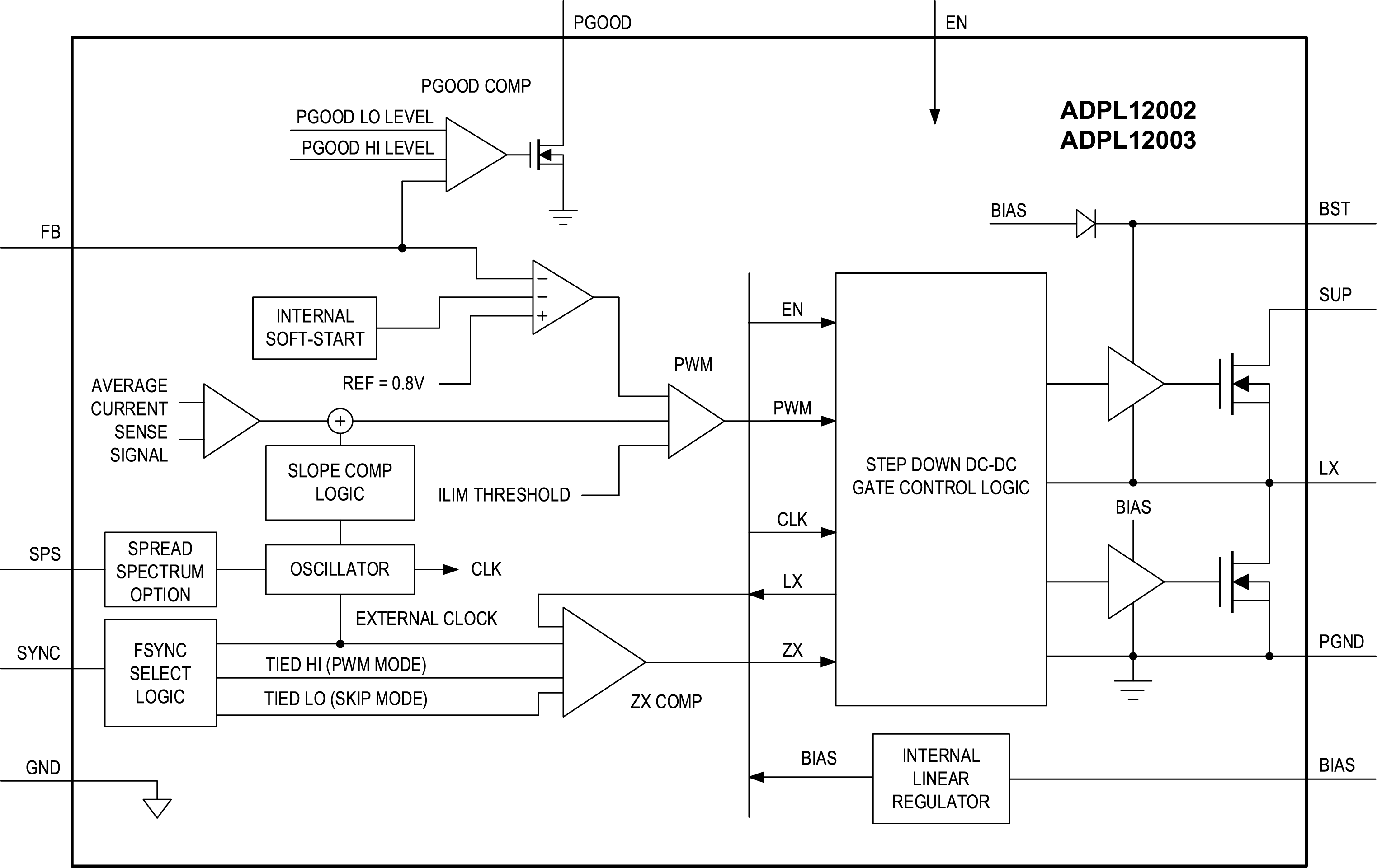

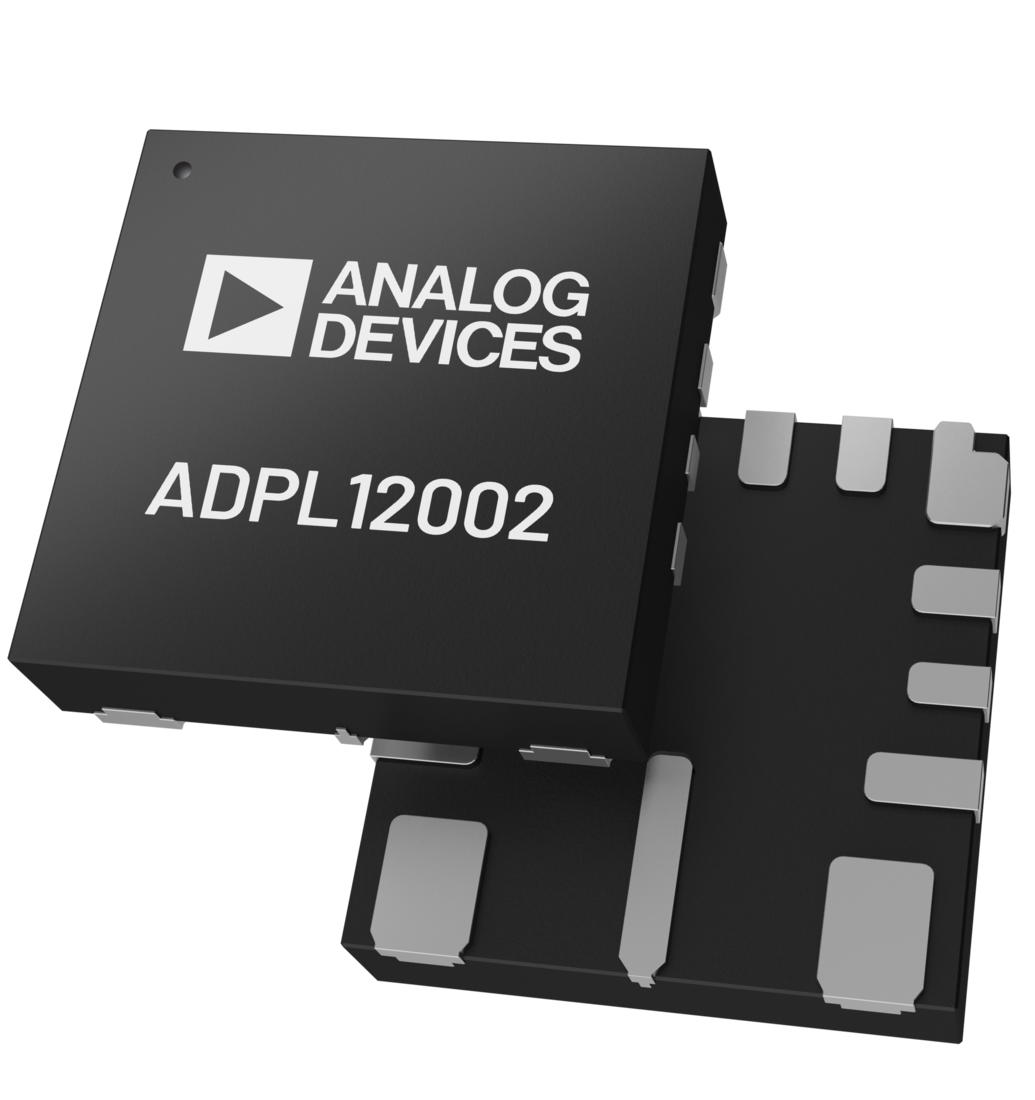

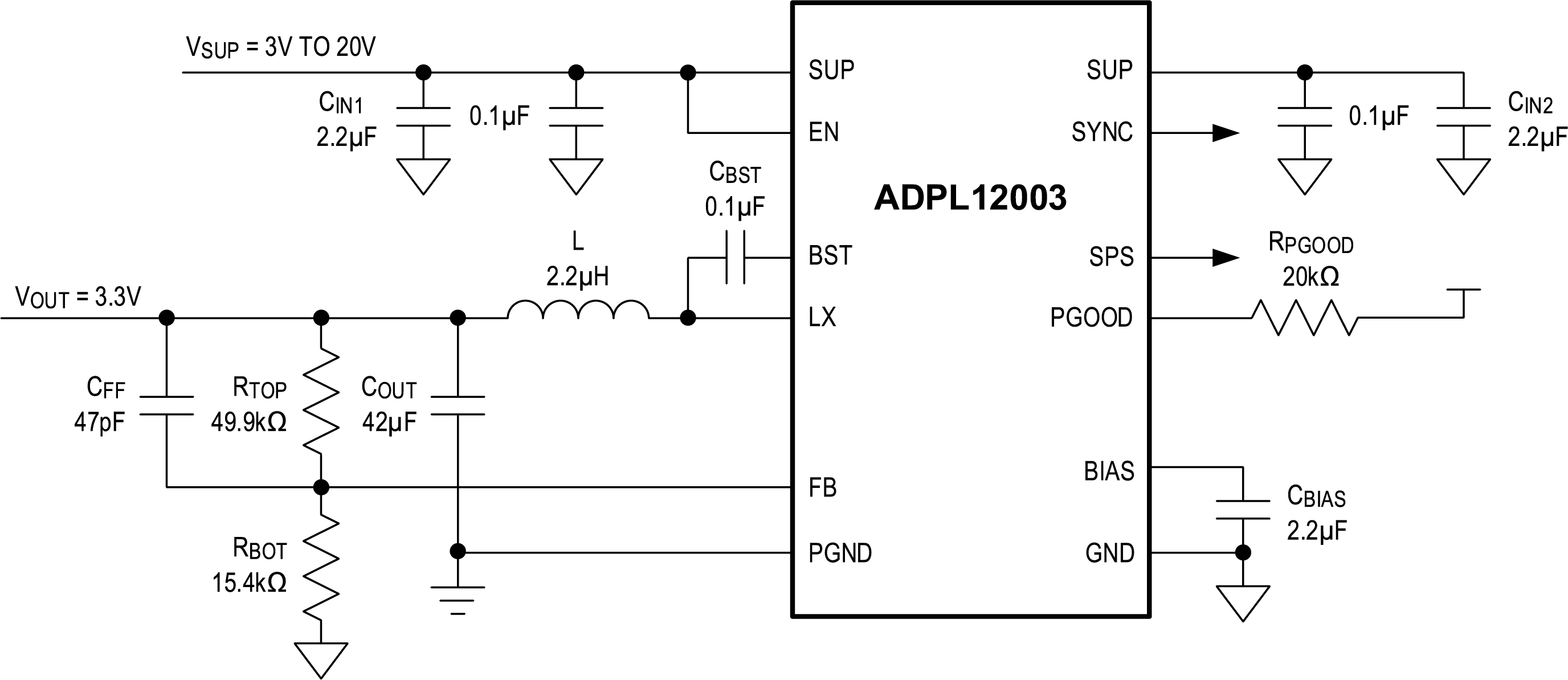

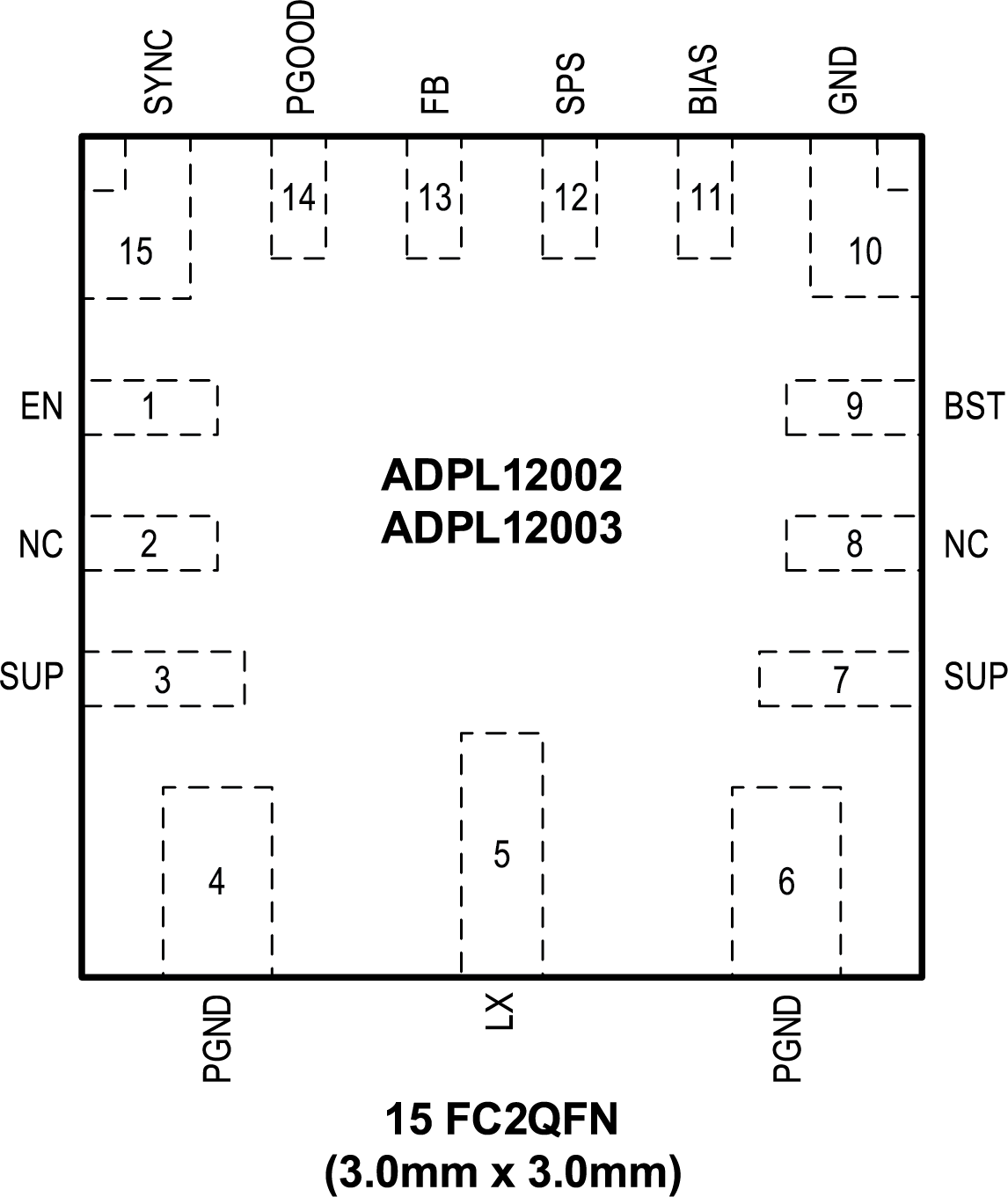

ADPl12002-ADPL12003 Simplified Block Diagram ADPl12002-ADPL12003 Typical Application Circuit 5MHz ADPl12002-ADPL12003 Pin Configuration ADPL12002 Chip Illustration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

EE-Sim Power®工具 1

EE-Sim DC-DC转换器工具可根据您的要求快速创建完整的电源设计，包括原理图、BOM（采用市售部件）、时域和频域仿真。您可以下载自定义原理图，在独立EE-Sim OASIS仿真器中进一步分析，其中采用SIMPLIS和SIMetrix SPICE引擎。

立即开始EE-Sim

评估套件

eval board
schematic 1
schematic 2
schematic 3
ADPL12003EVKIT

Evaluates: ADPL12002 and ADPL12003

立即购买 更多内容

特性和优点

  • Input Supply Range from 3V to 20V
  • Adjustable Output Voltage Range between 0.8V and12V
  • Delivers up to 3.5A Output Current (up to 2.5A for the ADPL12002)
  • Frequency Synchronization Input
  • 99% Duty Cycle Operation with Low Dropout
  • Voltage-Monitoring PGOOD Output with UV/OV Feature
  • Proven Printed Circuit Board (PCB) Layout
  • Fully Assembled and Tested

产品详情

The ADPL12003 evaluation kit (EV kit) provides a proven design to evaluate the ADPL12002/ADPL12003, high input-voltage, mini buck converter in a 15-pin, 17-pin flip-chip quad flat no-lead (FC2QFN) package. Various test points and jumpers are included for evaluation. The ADPL12003 EV kit comes with the ADPL12003AFLB+ installed (3.3V, 1.5MHz). This EV kit can be used to evaluate all variants of the ADPL12002/ADPL12003 with minimal component changes.
ADPL12003EVKIT
Evaluates: ADPL12002 and ADPL12003

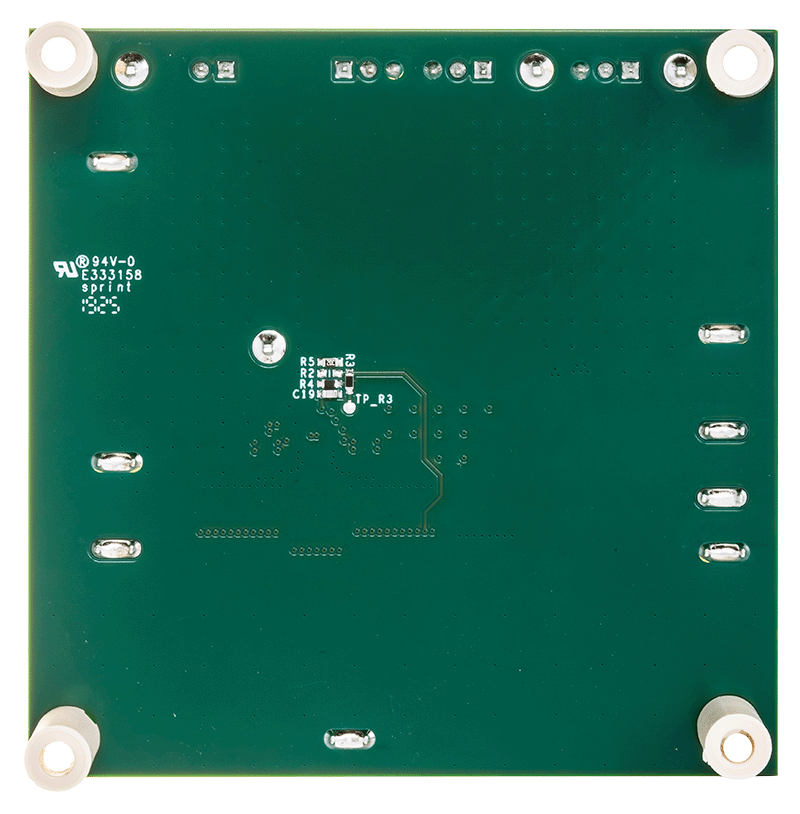

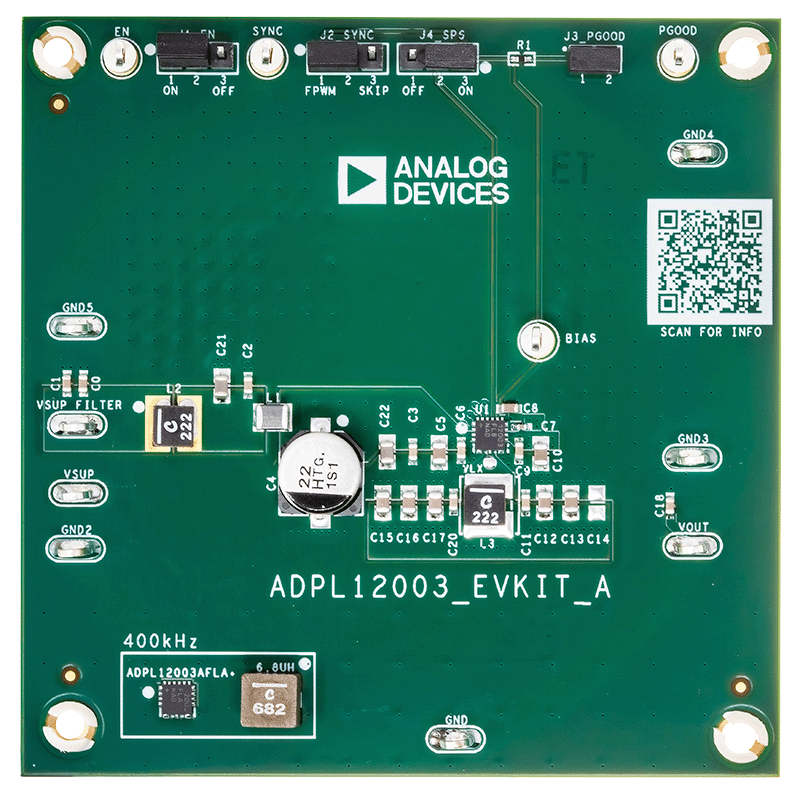

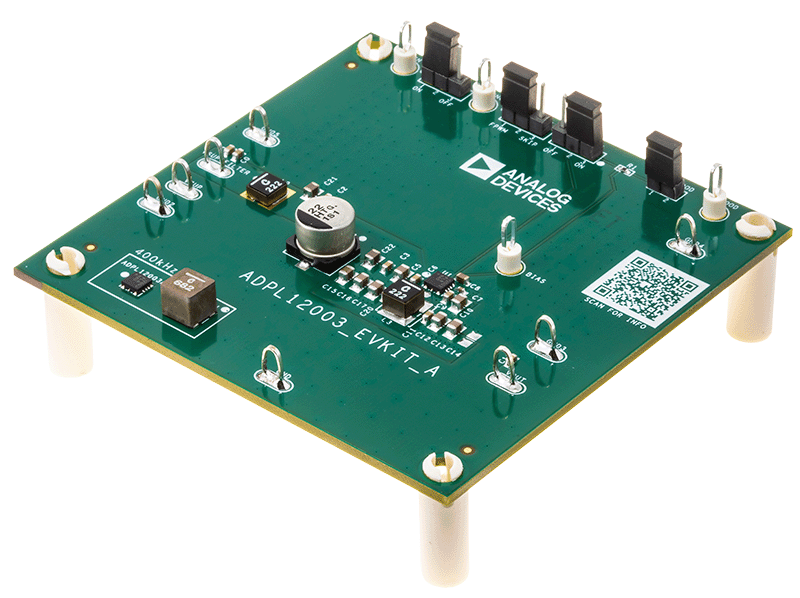

ADPL12003EVKIT Board Photo Angle View ADPL12003EVKIT Board Photo Top View ADPL12003EVKIT Board Photo Bottom View
