概览
优势和特点
- SNR：71.5 dBFS（185 MHz Ain、250 MSPS）
- SFDR：87 dBc（185 MHz Ain、250 MSPS）
- 输入噪声：-152.0 dBFS/Hz（200 MHz、-1dBFS Ain、250MSPS）
- 总功耗：785 mW (250 MSPS)
- 1.8 V模拟和LVDS输出电源供电
- 1至8整数输入时钟分频器（最大输入频率625MHz）
- 集成双通道ADC
- 欲了解更多特性，请参考数据手册
产品详情
AD9643是一款双通道、14位、采样速率最高达250 MSPS的模数转换器(ADC)，旨在为低成本、小尺寸、宽带宽、多功能通信应用提供解决方案。这款双通道ADC采用多级、差分流水线架构，并集成了输出纠错逻辑。每个ADC均具有宽带宽输入，支持用户可选的各种输入范围。集成基准电压源可简化设计。占空比稳定器可用来补偿ADC时钟占空比的波动，使转换器保持出色的性能。
ADC输出数据直接路由至两个外部14位LVDS输出端口，格式化为交错式或通道复用式。
需要时，灵活的关断选项可以明显降低功耗。
设置与控制编程利用三线式SPI兼容型串行接口来完成。

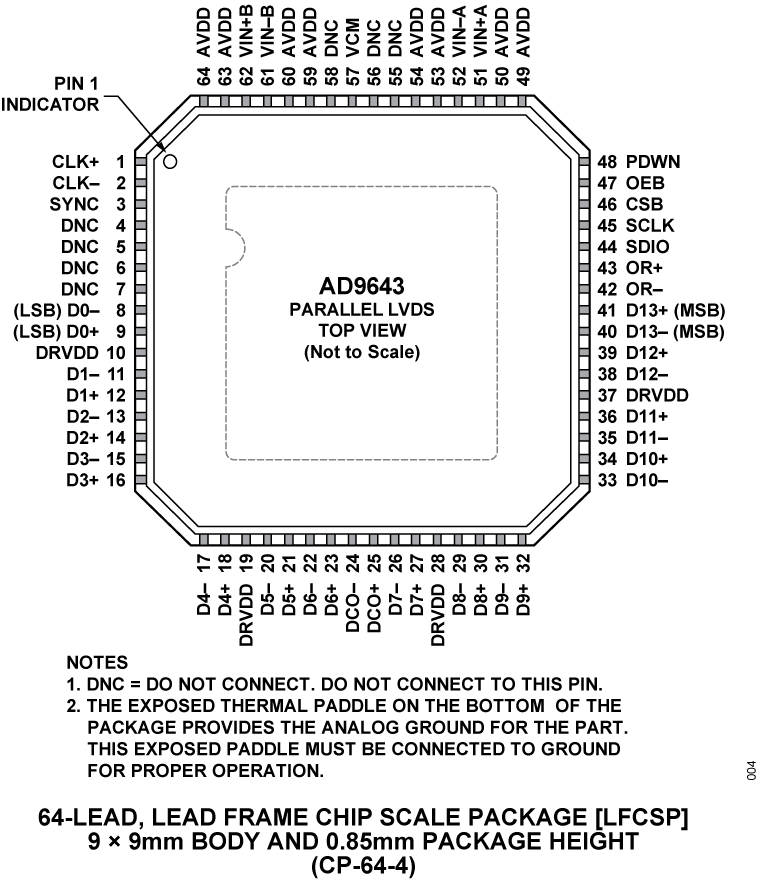

AD9643采用64引脚LFCSP封装，额定温度范围为−40°C至+85°C工业温度范围。
应用- 通信
- 分集无线电系统
- 多模式数字接收机(3G)
TD-SCDMA、WiMax、WCDMA
CDMA2000、GSM、EDGE、LTE
- I/Q解调系统
- 智能天线系统
- 通用软件无线电
- 超声设备
- 宽带数据应用
产品聚焦
- 集成双通道、14位、170/210/250 MSPS ADC。
- 采用1.8V单电源供电，数字输出驱动器则采用独立电源供电，以支持LVDS输出。
- 取得专利的差分输入在最高至300 MHz的输入频率下仍保持出色的信噪比(SNR)性能。
- SYNC输入可在多个设备之间实现同步。
- 三线式、1.8V SPI端口可用于寄存器编程和寄存器回读。
- 与AD9613引脚兼容，14位产品可轻松转换至12位产品
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

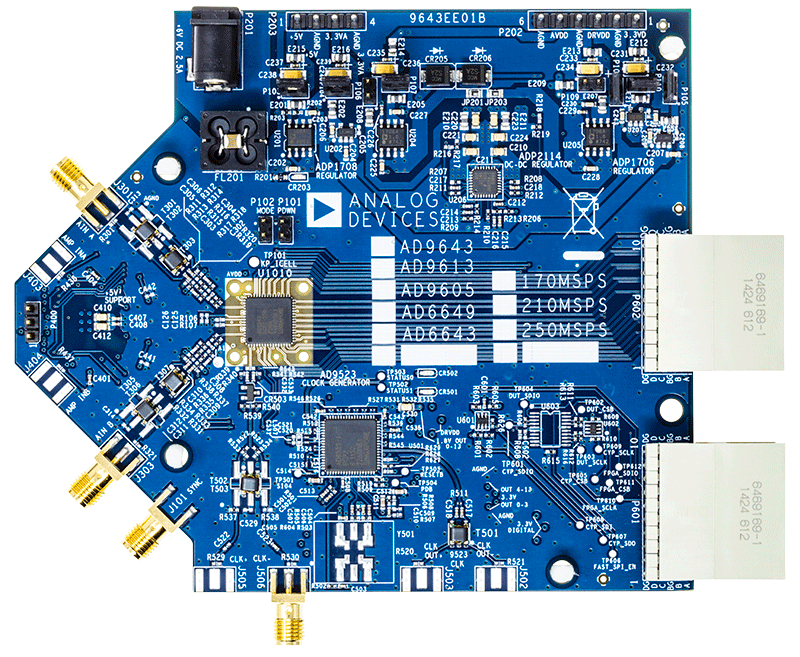

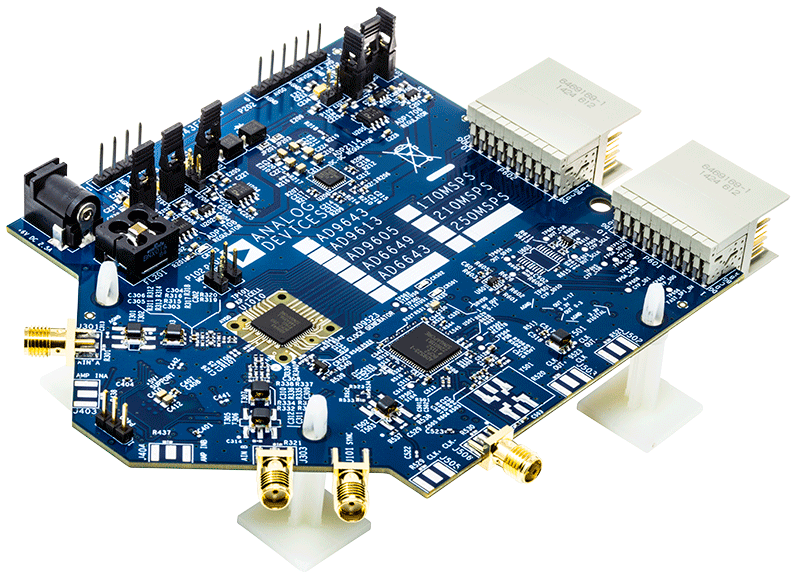

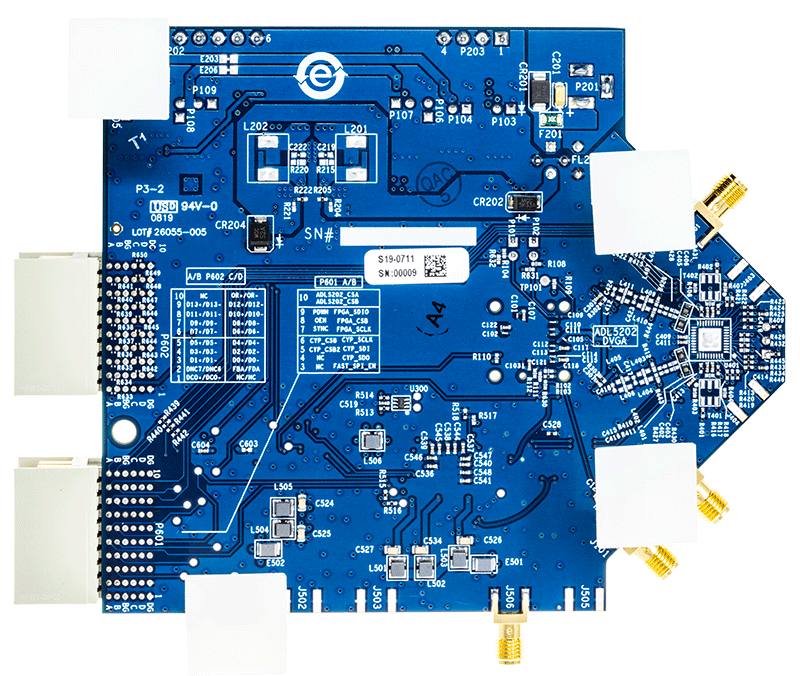

评估套件 (2)
文档
应用笔记 (35)
设计手册 (2)
工具及仿真模型
Virtual Eval - BETA
Virtual Eval是一款网络应用程序，可帮助设计人员评估ADC和DAC产品。 利用ADI公司服务器上的详细模型，Virtual Eval在几秒内可仿真关键部件的性能特征。 对工作条件（如输入音和外部抖动）以及器件特性（如增益或数字下变频）进行配置。 性能特征包括噪声、失真和分辨率、FFT、时序图、频率响应图等。
S参数
设计工具
对于正在选择或评估高速ADC的设计工程师，VisualAnalog™是一个将一组功能强大的仿真和数据分析工具与一个用户友好的图形界面集成在一起的软件包。
ADI公司的ADIsimRF设计工具可以计算RF信号链内的大部分重要参数，包括级联增益、噪声系数、IP3、P1dB和总功耗。
参考电路 (1)
配套产品推荐
AD9643 配套产品
推荐 Clock Drivers
- For low jitter performance along with on chip PLL and VCO: ad9523, AD9523-1, AD9524.
- For low jitter performance: AD9510, AD9511, AD9512, AD9513, AD9514, AD9515.
推荐 Driver Amplifiers
- For differential RF/IF: ADL5562.
- For DC-coupled inputs: ADA4927-2, ADA4938-2.
- For a fully differential input and output DVGA in digital communications systems: ADL5202, AD8376.
