概览

优势和特点

  • 极低的谐波失真
    • -105 dBc HD2 (10 MHz)
    • -91 dBc HD2 (70 MHz)
    • -87 dBc HD2 (100 MHz)
    • -103 dBc HD3 (10 MHz)
    • -98 dBc HD3 (70 MHz)
    • -89 dBc HD3 (100 MHz)
  • 与电压反馈型放大器相比,在更高增益时具有更低失真
  • 低输入电压噪声:1.4 nV/√Hz
  • 高速
    • -3 dB带宽:2.3 GHz
    • 0.1 dB增益平坦度:150 MHz
    • 压摆率: 5000 V/µs, 25%至75%
    • 0.1%快速建立时间:10 ns
  • 低输入失调电压:0.3 mV(典型值)
  • 外部可调增益
  • 通过反馈电阻控制稳定性和带宽
  • 欲了解更多特性,请参考数据手册

产品详情

ADA4927-2是低噪声、低失真、高速电流反馈型差分放大器,适合在DC~100 MHz频率范围内驱动分辨率高达16 bit的高性能ADC。ADA4927-1/ADA4927-2的输出共模电平可调,能够容易的实现与所需的ADC输入共模电平的匹配。内部共模反馈环路还可提供出色的输出平衡和偶次谐波失真抑制。

通过四个电阻组成的简单外部反馈网络,ADA4927-2可以很容易的实现差分增益配置。电流反馈架构提供的环路增益几乎不依赖于闭环增益,从而实现了高增益时的宽带宽、低失真与低噪声,与竞争的电压反馈型放大器相比,这款器件还具有更低的功耗。

ADA4927-2采用ADI公司专有的硅锗(SiGe)互补双极工艺制造,具有极低的失真度,输入电压噪声仅为1.3 nV/√Hz。ADA4927-2的低直流失调以及出色的动态性能,使其非常适合各种数据采集与信号处理应用。

ADA4927-1采用3 mm × 3 mm 16引脚LFCSP无铅封装,ADA4927-2采用4 mm × 4 mm 24引脚LFCSP无铅封装。引脚排列针对电路板布局优化,以实现最小失真。ADA4927-1与ADA4927-2的工作温度范围为-40°C ~ +105°C。

应用

  • 电流反馈型ADC驱动器
  • 单端-差分转换器
  • 中频(IF)与基带增益模块
  • 差分缓冲器
  • 线路驱动器

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

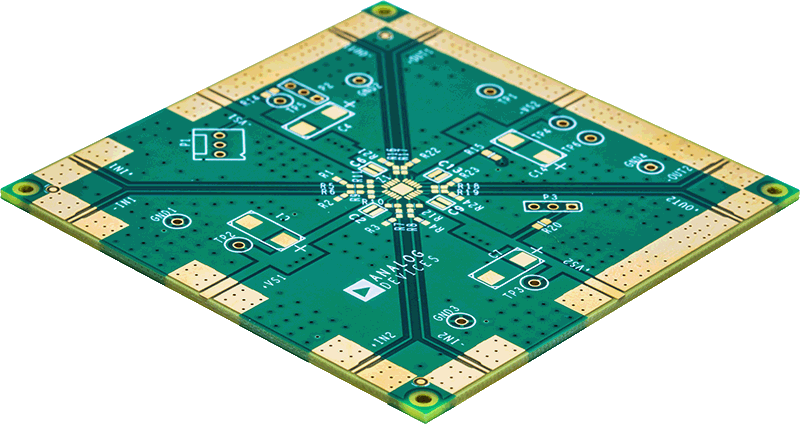

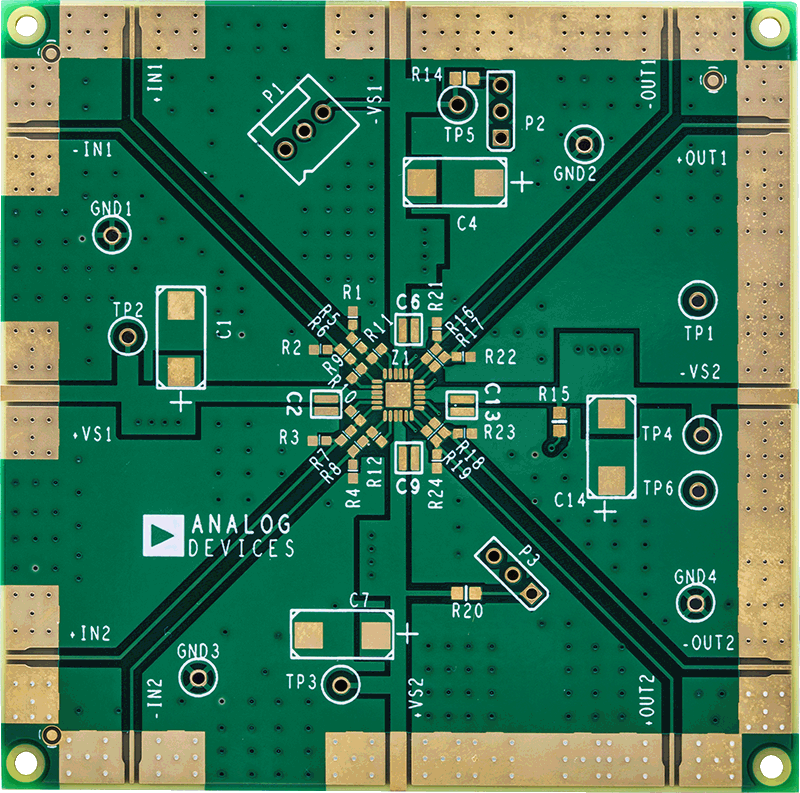

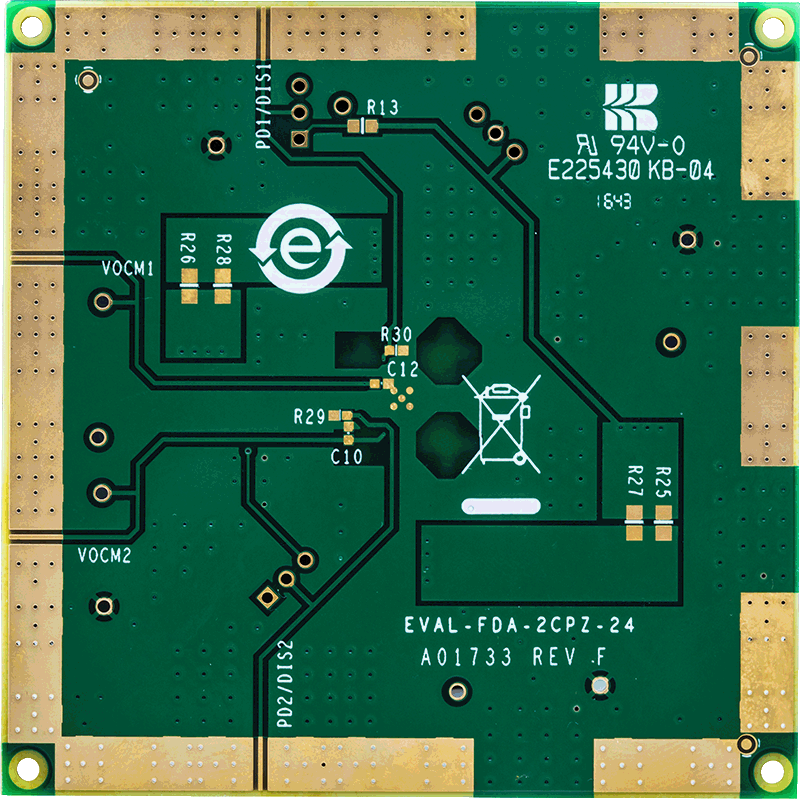

评估套件 (1)
