MAX26403

量产

36V、2.5A/3.5A、完全集成的同步 Silent Switcher 降压型转换器

数据手册 (Rev. 0) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • Silent Switcher
    • 实现紧凑、高效、低 EMI 解决方案
    • 展频 (SSFM)
    • 对称封装提供卓越的电磁干扰 (EMI) 性能
  • 多功能，小尺寸
    • 工作输入电压范围：3V 至 36V
    • 具有集成场效应晶体管 (FET) 的同步 DC-DC 转换器，高达 2.5A/3.5A
    • 跳跃模式下的静态电流为 10μA
    • 开关频率为 3MHz/2.1MHz/400kHz
    • 扩频选项
    • 固定 2.5ms 内部软启动
    • 提供可编程 0.8V 至 12V 输出电压范围或固定 5V/3.3V 选项
    • 具有低压差的 99% 占空比操作
  • 安全关键应用中具有高精度
    • MAXQ 电源架构
    • 强制 PWM 模式下输出电压精度为 ±1.5%
    • 完全可编程欠压锁定（UVLO）阈值的精确使能阈值
    • 准确的窗口 PGOOD
  • 适用于环境
    • 平均电流模式、强制 PWM 和跳跃操作
    • 过热、过压 (OV) 和短路保护
    • 3mm x 3mm FC2QFN
    • 工作温度范围为 –40°C 至 +125°C

MAX26402/MAX26403 IC 是微型、低电磁干扰 (EMI) 辐射、同步 Silent Switcher® 降压型转换器，带有集成高端和低端开关。MAX26402/MAX26403 在 3V 至 36V 的宽输入电压范围内可提供高达 2.5A/3.5A 的电流。可以通过观察电源良好（PGOOD）信号来监控电压质量。该 IC 可以在 99% 占空比低压差下运行，非常适合工业应用。

MAX26402/MAX26403 提供外部可编程或内部固定的 5V 和 3.3V 输出电压。提供 3MHz/2.1MHz/400kHz 固定内部频率选项，可使用较小的外部元件并降低输出纹波，同时保证无调幅 (AM) 干扰。

当 SYNC 为低电平时，MAX26402/MAX26403 在轻加载时自动进入跳跃模式，空载时具有 10μA 的超低静态电流。还提供引脚可选的强制脉冲宽度调制 (PWM) 模式，有助于提高 EMI 性能。这些套件具有扩频调制选项，旨在最大限度地减少调制频率引起的 EMI 辐射。

该器件采用 MAXQ® 电源架构，提供精密的瞬态性能和相位裕度。这样可以获得最大功率、性能和精度，同时最小化任何特定应用的系统成本。

MAX26402/MAX26403 采用小型 3mm x 3mm FC2QFN 封装，使用极少的外部元件。

应用

  • 负载点电源
  • 12V/24V 工业应用
  • 电信、服务器和网络设备
MAX26403
36V、2.5A/3.5A、完全集成的同步 Silent Switcher 降压型转换器

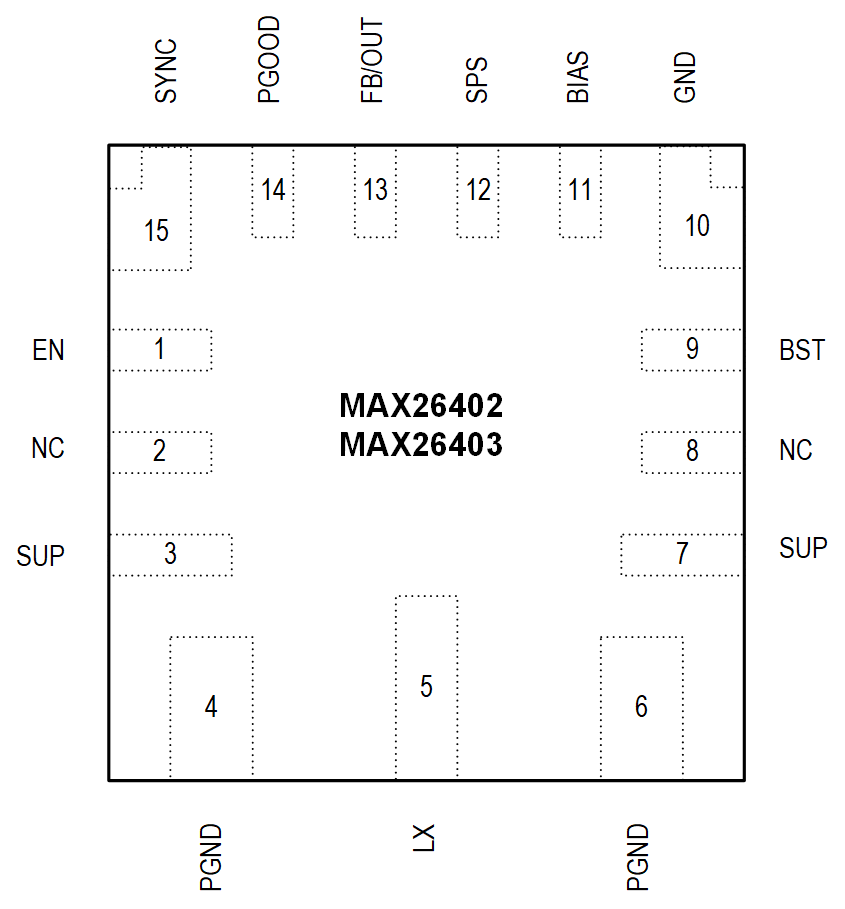

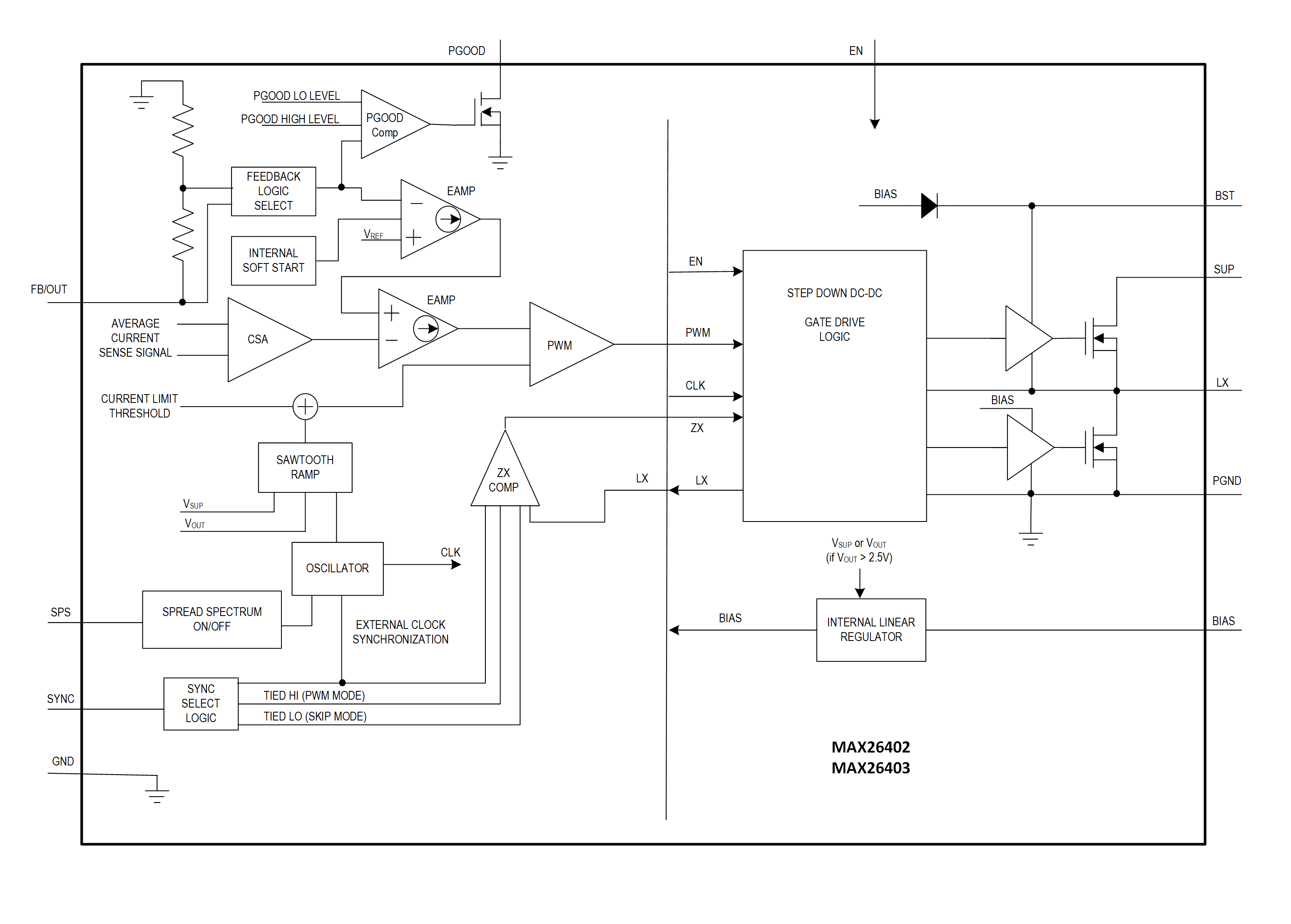

MAX26402-MAX26403 Simplified Block Diagram MAX26402-MAX26403 Pin Configuration
