LT3093

–20V、200mA、超低噪声、超高 PSRR 负线性稳压器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
产品模型 12
特性
  • 超低有效值噪声:0.8µVRMS (10Hz 至 100kHz)
  • 超低点噪声:10kHz 时为 2.2nV/√Hz
  • 超高 PSRR:1MHz 时为 73dB
  • 输出电流:200mA
  • 宽输入电压范围:–1.8V 至 –20V
  • 单电容器可改善噪声和 PSRR
  • SET 引脚电流:100µA初始精度 ±1%
  • 单电阻器编程输出电压
  • 可编程限流值
  • 低电压差:190mV
  • 输出电压范围:0V 至 –19.5V
  • 可编程电源正常和快速启动
  • 双极精密使能/欠压锁定 (UVLO) 引脚
  • VIOC 引脚控制上游稳压器,以较大限度地降低功耗,并优化 PSRR
  • 最小输出电容:4.7µF 陶瓷
  • 12 引脚 MSOP 和 3mm × 3mm DFN 封装
更多细节
show more Icon

LT3093 是一款高性能、低压差、负线性稳压器, 其采用 ADI 的超低噪声和超高 PSRR 架构,可为对噪声敏感的应用供电。该器件可容易地并联,以进一步降低噪声、增加输出电流和在 PCB 上散播热量。

LT3093 可在 190mV 的典型压差电压下提供 200mA 电流。工作静态电流的标称值为 2.35mA,在停机模式中降至 3µA。该器件的宽输出电压范围 (0V 至 –19.5V) 误差放大器以单位增益工作,并提供几乎恒定的输出噪声、PSRR、带宽和负载调整率,这与编程输出电压无关。其他特点包括双极性使能引脚、可编程电流限制、快速启动能力和用于指示输出电压调节状态的可编程电源良好指示功能。该稳压器纳入了跟踪功能,可控制上游电源,以在 LT3093 的两端保持恒定的电压,从而较大限度降低功耗并优化 PSRR。

LT3093 可在采用最小 4.7µF 陶瓷输出电容器的情况下保持稳定。内置保护功能包括具折返的内部电流限制和具迟滞的热限制。LT3093 采用耐热性能增强型 12 引脚 MSOP 封装和 3mm × 3mm DFN 封装。

应用

  • RF 和精准电源
  • 非常低噪声仪表
  • 高速/高精度数据转换器
  • 医疗应用:诊断和成像
  • 开关电源的后置稳压器
产品模型 12

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LT3093EDD#PBF
  • HTML
  • HTML
LT3093EDD#TRPBF
  • HTML
  • HTML
LT3093EMSE#PBF
  • HTML
  • HTML
LT3093EMSE#TRPBF
  • HTML
  • HTML
LT3093HDD#PBF
  • HTML
  • HTML
LT3093HDD#TRPBF
  • HTML
  • HTML
LT3093HMSE#PBF
  • HTML
  • HTML
LT3093HMSE#TRPBF
  • HTML
  • HTML
LT3093IDD#PBF
  • HTML
  • HTML
LT3093IDD#TRPBF
  • HTML
  • HTML
LT3093IMSE#PBF
  • HTML
  • HTML
LT3093IMSE#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 4, 2020

- 20_0129

Laser Mark Conversion for 12-Lead MSOP Packages Assembled in ADPG and UTAC

LT3093EMSE#PBF

量产

LT3093EMSE#TRPBF

量产

LT3093HMSE#PBF

量产

LT3093HMSE#TRPBF

量产

LT3093IMSE#PBF

量产

LT3093IMSE#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 4, 2020

- 20_0129

arrow down

Laser Mark Conversion for 12-Lead MSOP Packages Assembled in ADPG and UTAC

LT3093EMSE#PBF

量产

LT3093EMSE#TRPBF

量产

LT3093HMSE#PBF

量产

LT3093HMSE#TRPBF

量产

LT3093IMSE#PBF

量产

LT3093IMSE#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估

评估套件 1

reference details image

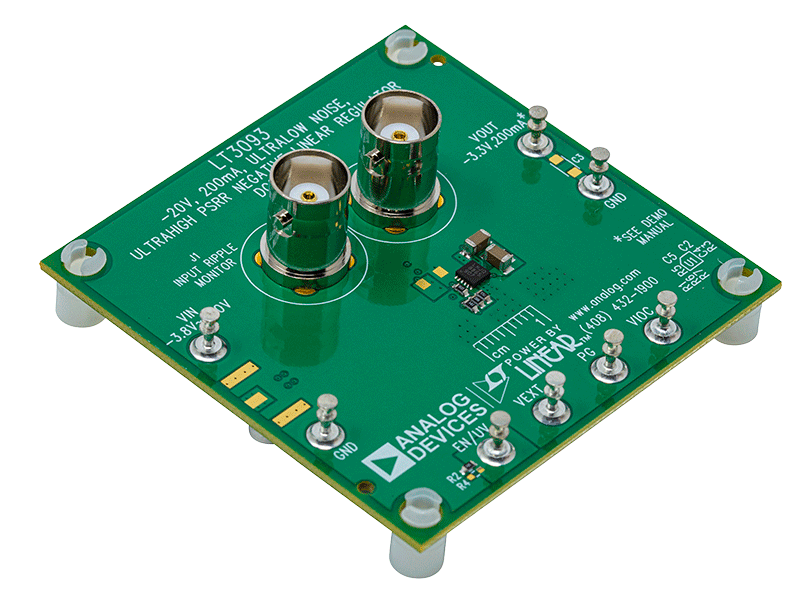

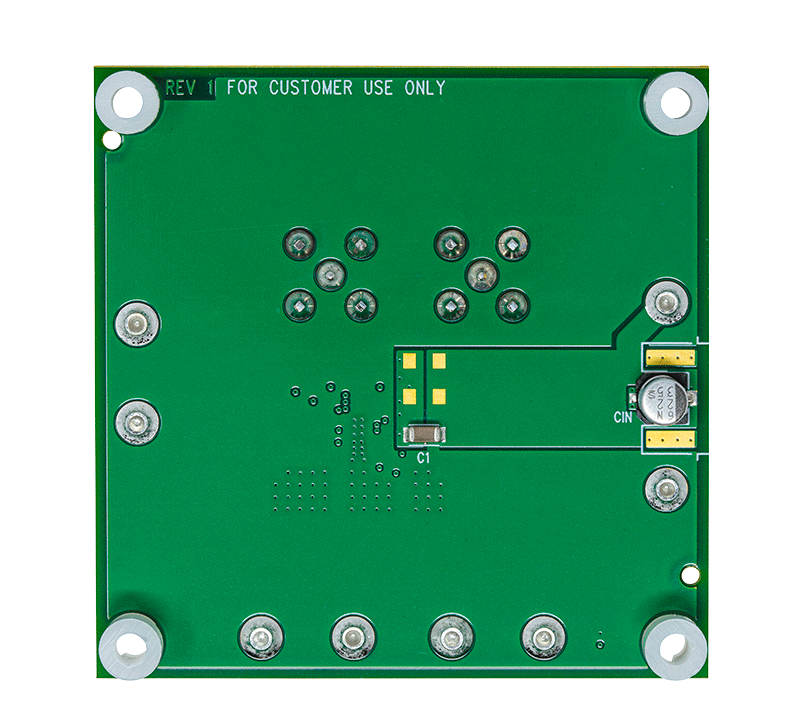

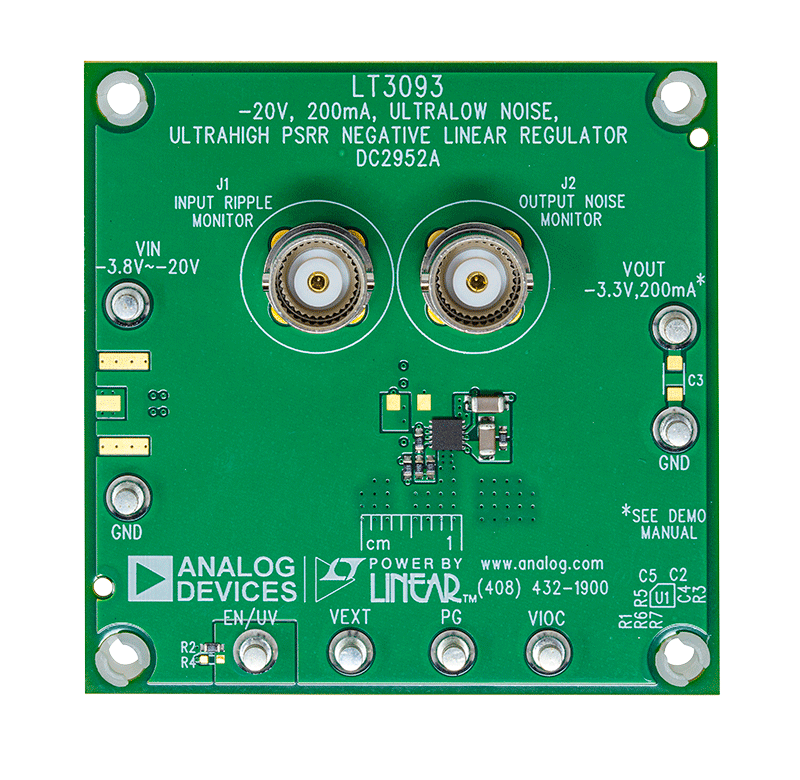

DC2952A

LT3093 演示板 | –20V、200mA、超低噪声、超高 PSRR 负线性稳压器

zoom

DC2952A

LT3093 演示板 | –20V、200mA、超低噪声、超高 PSRR 负线性稳压器

LT3093 演示板 | –20V、200mA、超低噪声、超高 PSRR 负线性稳压器

产品详情

演示电路 DC2952A 采用 LT3093,后者是一款超低噪声、超高电源抑制比 (PSRR)、负低压差 (LDO) 稳压器。DC2952A 可在 –3.8V 至 –20V 的输入范围内工作,并能提供高达 200mA 的输出电流。它具有超低噪声 (在 10Hz 至 100kHz 频率范围内为 0.8µVRMS) 和非常高的 PSRR (在 1MHz 频率下为 73dB)。

LT3093 的 EN/UVLO 是双向的,可以通过正电压或负电压进行切换。LT3093 还通过在 ILIM 和 GND 之间连接一个电阻器提供了可编程电流限制功能。VIOC 跟踪功能控制上游开关转换器,以在稳压器两端保持恒定的电压,从而较大程度降低功耗。电源良好反馈 (PGFB) 引脚用于设定可编程电源良好门限,并激活快速启动电路。如欲使用电源良好功能,则在 VEXT 处连接一个外部电压源。如果不需要电源良好和快速启动功能,则将 PGFB 连接到 IN。

内置保护功能包括具折返的内部电流限制和具迟滞的热限制。

LT3093 数据手册提供完整的器件、工作原理说明和应用信息。必须将数据手册与本演示电路 DC2952A 的演示手册配合阅读。LT3093 采用 12 引脚 MSOP 和 3mm x 3mm DFN 封装,该 IC 的底部带有裸露焊盘。正确的电路板布局对于实现较高热性能是必不可少的。
