ADP2389

不推荐用于新设计

集成可编程限流的18 V、12 A降压稳压器

产品模型: 1

Viewing:

概述

输入电压： 4.5 V至18 V
连续输出电流：
12 A
集成MOSFET： 17 mΩ高端/4.5 mΩ低端
基准电压：0.6 V ± 0.5%
可编程开关频率范围：
200 kHz至2200 kHz
增强瞬态响应

可编程限流精度：±10%
精密使能和电源良好指示
外部补偿和软启动
启动进入预充电输出

ADP2389/ADP2390是一款电流模式控制、同步、降压DC-DC稳压器，集成一个17 mΩ高端功率MOSFET和一个4.5 mΩ同步整流MOSFET，可提供高效率解决方案。 ADP2390以脉冲频率调制(PFM)模式工作，以便提高轻载时的系统效率。 ADP2389/ADP2390采用4.5 V至18 V输入电压工作，可提供最高12 A的输出电流。输出电压可调节至0.6 V，并且开关频率可在200 kHz至2200 kHz范围内编程设置。

ADP2389/ADP2390针对需要高效率和设计灵活性的高性能应用。外部补偿和软启动提供设计灵活性。电源良好输出和精密使能输入提供简单可靠的电源时序。增强瞬态响应特性可改善负载瞬态性能，从而降低输出电容。可编程限流允许用户优化电感设计，并提供紧凑型解决方案。

其它重要特性包括欠压闭锁(UVLO)、过压保护(OVP)、过流保护(OCP)和热关断(TSD)。

ADP2389/ADP2390在-40 ℃至+125 °C结温范围内工作，采用32引脚5 mm x 5 mm LFCSP封装。

应用

通信基础设施
网络和服务器
工业与仪器仪表
医疗保健
中间供电轨转换
DC-DC负载点应用

产品模型: 1

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
ADP2389ACPZ-R7	32-Lead LFCSP (5mm x 5mm x 0.9mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

11月 18, 2024 - 24_0113 Discontinuance of ADP2389 and ADP2390
		PDN24_0113_Form Material_Report
ADP2389ACPZ-R7	最后购买期限	PDN24_0113_Form Material_Report

这是最新版本的数据手册

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

LTspice

LTspice中提供以下器件型号：

ADP2389

SIMPLIS Models 1

ADP2389 SIMPLIS Schematic

ADP2389/ADP2390 Buck Designer Tool

Microsoft Excel download tool from ADIsimPower to generate a power supply design complete with a schematic, bill of materials, and performance specifications.

打开工具

LTspice^®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

ADP2389和ADP2390评估板

立即购买更多内容

特性和优点

输入电压： 4.5 V至18 V
连续输出电流： 12 A
集成MOSFET： 17 mΩ/4.5 mΩ
基准电压： 0.6 V ±0.5%
可编程开关频率： 200 kHz至2.2 MHz
增强瞬态响应
可编程限流精度：±10%
精密使能和电源良好指示
外部补偿和软启动
PFM模式（仅适用于ADP2390）
启动进入预充电输出
ADIsimPower设计工具支持

产品详情

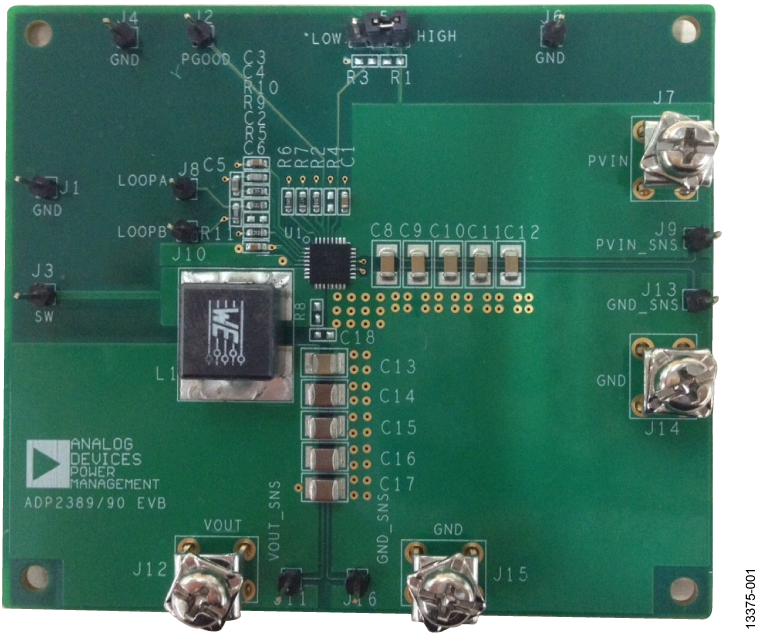

ADP2389/ADP2390评估板是一款完整的12 A、18 V降压稳压器解决方案，用户可采用近乎理想的印刷电路板(PCB)布局来评估ADP2389/ADP2390的性能。

通过可编程限流功能，输出电流可对电感进行优化。峰值限流阈值预设为21 A以确保12 A输出电流能力。

开关频率可在200 kHz至2.2 MHz范围内进行编程，从而实现可堆叠多相功率解决方案。

增强瞬态响应特性可提高负载瞬态电流性能，并降低输出电容。

ADP2389/ADP2390评估板输出预设为1.8 V，且开关频率设置为500 kHz。不同的输出电压设置可以通过选用合适的无源器件来实现。环境工作温度范围为−40°C至+85°C。

有关ADP2389/ADP2390稳压器的完整详情可参考ADI公司提供的ADP2389/ADP2390数据手册，应同时参阅数据手册和本用户指南。

资料

UG-863 ：集成可编程限流的 18 V 、 12 A 降压稳压器
2015/9/28
