AD9988

4T4R 直接射频接收器和变送器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
产品模型 2
特性
  • 灵活的可重新配置无线电通用平台设计
    • 变送器/接收器通道带宽高达 1.2 GHz (4T4R)
    • RF DAC/RF ADC 射频频率范围高达 7.5 GHz
    • 具有多芯片同步功能的片内 PLL
      • 外部 RF 时钟输入选项
  • 多种数字特性
    • 可选的插值和抽取滤波器
    • 可配置的 DDC 和 DUC
      • 8 个细调复数 DUC (FDUC) 和 4 个粗调复数 DUC (CDUC)
      • 8 个细调复数 DDC (FDDC) 和 4 个粗调复数 DDC (CDDC)
      • FDUC 和 FDDC 是可完全置于旁路的
      • 每个 DUC 或 DDC 都有 2 个独立的 48 位 NCO
    • 可编程 192 抽头 PFIR 滤波器,用于接收均衡
      • 支持通过 GPIO 加载的 4 种不同的配置文件设置
    • 接收 AGC 支持
      • 用于快速 AGC 控制,具有低延迟的快速检测
      • 用于缓慢 AGC 控制的信号监控器
      • 专用 AGC 支持引脚
      • 发射 DPD 支持
        • 每个发送数据路径的可编程延迟和增益
        • DPD 观察路径的粗调 DDC 延迟调整
      • 支持实数或复数数字数据(8、12 或 16 位)
  • 辅助特性
    • 具有可选分频比的 ADC 时钟驱动器
    • 功率放大器下游保护电路
    • 片内温度监控单元
    • 可编程 GPIO 引脚支持模式间的切换
    • TDD 省电选项和共享 ADC
  • SERDES JESD204B 或 JESD204C 接口,16 个通道,速率高达 24.75 Gbps
    • 8 通道 JESD204B/C 变送器 (JTx) 和 8 通道 JESD204B/C 接收器 (JRx)
    • 支持子类 1
  • 支持多套件同步
  • 15毫米××15毫米、324 球 BGA,间距 0.8 毫米
更多细节
show more Icon

AD9988 是一款高度集成的套件,具有四个 16 位、12 GSPS 最大采样率、RF 数模转换器 (DAC) 内核,以及四个 12 位、4 GSPS 速率、RF 模数转换器 (ADC) 内核。该套件通过 4T4R 配置,支持 4 个变送器通道和 4 个接收器通道。该产品非常适合四天线 TDD 变送器应用,在该应用中,接收器路径可以在接收器和观察模式之间共享。可以配置和切换 GPIO 引脚,以支持不同的用户模式,同时保持相位一致性。在 4T4R 配置中,支持的最大射频通道带宽为 1.2 GHz,采样分辨率为 16 位。AD9988具有一个 16 通道 24.75 Gbps JESD204C 或 15.5 Gbps JESD204B 串行数据端口,其中每个变送/接收链路最多可支持八个通道,还有一个片内时钟乘法器,并具有针对直接面向 RF 射频应用的多频带的数字信号处理能力。

应用

  • 无线通信基础设施
  • W-CDMA、LTE、LTE-A、大规模多输入多输出(MIMO)
  • 点对点微波、E 波段和 5G mmWave
  • 宽带通信系统
  • DOCSIS 3.0+ 电缆调制解调器终端系统 (CMTS)
  • 通讯测试与测量系统
产品模型 2

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
AD9988BBPZ-4D4AC
  • HTML
  • HTML
AD9988BBPZRL-4D4AC
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 2, 2021

- 21_0097

Package Material Set and Data Sheet Change for AD9988 and AD9082

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 2, 2021

- 21_0097

arrow down

Package Material Set and Data Sheet Change for AD9988 and AD9082

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 2

reference details image

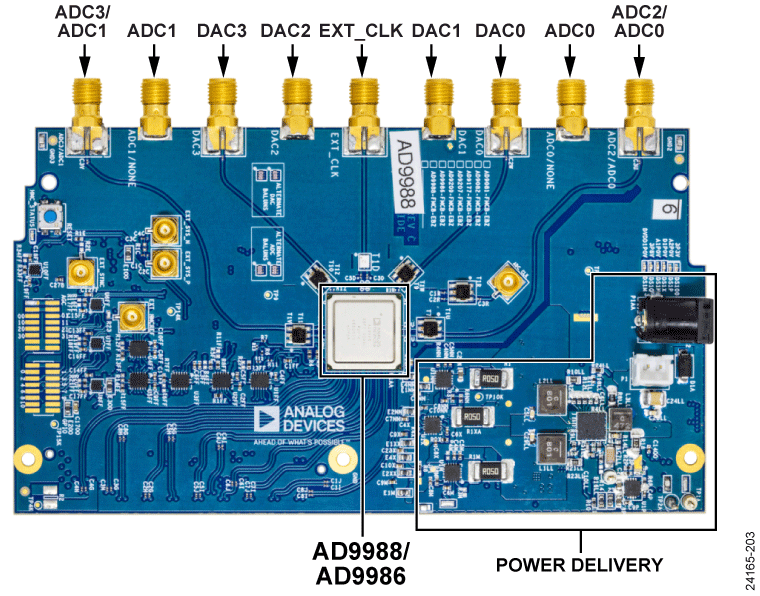

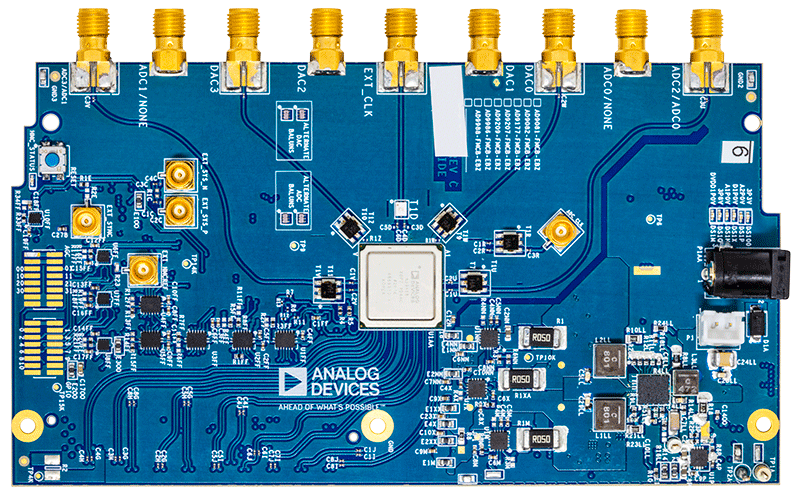

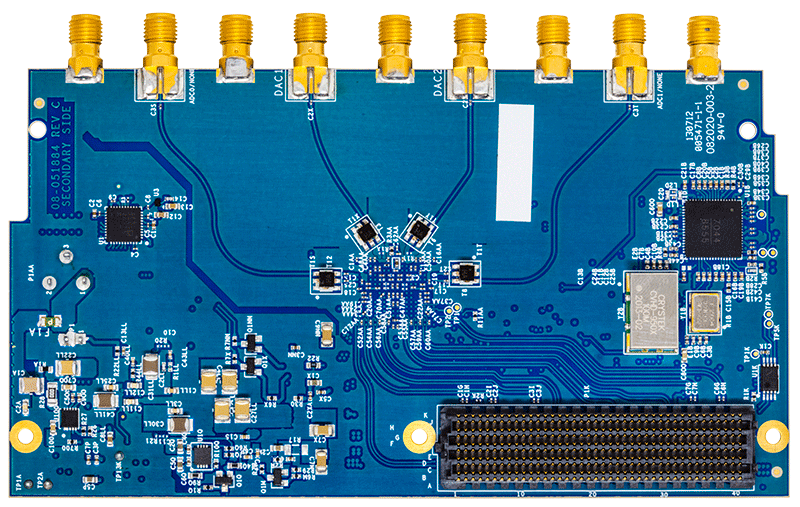

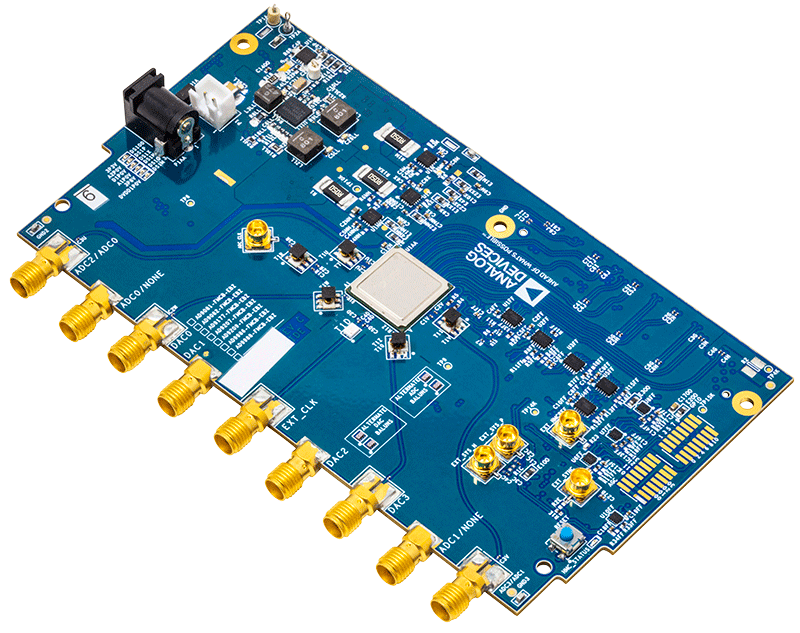

EVAL-AD9988

评估 AD9988 混合信号前端 RF 收发器

zoom

EVAL-AD9988

评估 AD9988 混合信号前端 RF 收发器

评估 AD9988 混合信号前端 RF 收发器

特性和优点

  • AD9988 的全功能评估板
  • 带有分析、控制、评估 (ACE) 软件的 PC 控制软件。 由 HMC7044 管理套件和 FPGA 时钟提供板载时钟。
  • 选择切换到外部直接时钟

产品详情

用户指南介绍了 AD9081-FMCA-EBZ、AD9082-FMCA-EBZ、AD9986-FMCB-EBZ 和 AD9988-FMCB-EBZ 评估板,它们提供操作各种模式和配置下的 AD9081、AD9082、AD9986、AD9988 、AD9207、AD9209 或 AD9177 所需的所有支持电路。还介绍了用于与套件接口的应用软件。这些评估板连接到 ADI 公司的 ADS9-V2EBZ,以使用 ACE 软件进行评估。

该评估板还可以与 Xilinx® 或 Intel®的市售现场可编程门阵列 (FPGA) 开发板连接。“AD-FMC-SDCARD 的使用”部分提供了有关如何使用这些平台来评估 AD9081 或 AD9082 的信息。

ACE 软件允许用户在各种模式下设置 MxFE®,以捕获模数转换器

(ADC) 数据进行分析。DPGDownloaderLite 软件(包含在 ACE 安装中)生成矢量,并将其传输到数模转换器 (DAC),然后可以将其发送到频谱分析仪,进行进一步分析。

如需了解更多信息,请参阅 AD9081、AD9082、AD9986、AD9988、AD9207、AD9209 或 AD9177 数据手册和 UG-1578(套件用户指南),使用评估板时,必须同时参考用户指南。

reference details image

ADS9-V2EBZ

ADS9-V2EBZ 评估板

zoom

ADS9-V2EBZ

ADS9-V2EBZ 评估板

ADS9-V2EBZ 评估板

特性和优点

Xilinx Kintex Ultrascale+ XCKU15P-2FFVE1517E FPGA。

  • 一 (1) 个 FMC+ 连接器。
  • (20) 个 28 Gbps 收发器,由一 (1) 个 FMC+ 连接器提供支持
  • HMC DRAM
  • 简单 USB 3.0 端口接口。
  • 随附两张微型 SD 卡,“TRX”用于 ADRV9026 评估板,“HSX”用于 MxFE™ 评估板。

产品详情

当连接到指定的 ADI 公司高速转换器评估板时,ADS9-V2EBZ 可作为数据采集/发射板。ADS9-V2EBZ 上的 FPGA 旨在支持较高速度的 JESD204B/C 数据转换器,可用作高速 ADC 的数据接收器,也可用作高速 DAC 的发射器。
