AD5628/AD5648/AD5668: 5 ppm/°Cリファレンス電圧とSPI内蔵の12/14/16ビット8チャンネル電圧出力denseDAC (Rev.E)
データシートご利用上の注意質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
その他のサポート
よく聞かれる質問(FAQ)
製品モデル
22
1Ku当たりの価格
最低価格:$12.51
特長
- 低消費電力、小型フットプリント、ピン互換のオクタルDAC: 16ビット
- 14ピン/16ピンTSSOP、16ピンLFCSP、16ボールWLCSPパッケージを採用
- オンチップ1.25 / 2.5V、5ppm/℃リファレンス
- 5V時400nA、3V時200nAにパワーダウン
- 電源電圧:2.7~5.5V
- 単調増加性を設計で保証
- ゼロスケール / ミッドスケールにパワーオン・リセット
- 3つのパワーダウン機能
- LDACおよびLDACのハードウェア・オーバーライド機能
- プログラマブル・コードのCLR機能
- レールtoレールの動作
AD5668-EPは、防衛および宇宙航空アプリケーション(AQEC)をサポートします。
- AD5668-EPのデータシート(pdf)はこちらからダウンロードできます。
- ミリタリ温度範囲:−55°C ~+125°C
- 製造ベースラインにて制御
- 組み立て/テストは同一工場
- 製造工場は一箇所に限定
- PCN(製品変更通知)を強化
- 品質データは要求に応じて入手可能
- DSCC図面番号:V62/12643
製品概要
AD5668は、低消費電力のオクタル16ビット・バッファ電圧出力D/Aコンバータ(DAC)です。設計上、単調増加性が保証されており、2.7~5.5Vの単電源で動作します。 AD5668とAD5628は4mm×4mmのLFCSPと16ピンTSSOPの両方を採用し、AD5648は14ピン/16ピンTSSOPを採用しています。
AD5628/AD5648/AD5668はオンチップ・リファレンスと内部ゲイン2を備えています。 AD5628-1/AD5648-1/AD5668-1は1.25Vの出力、5ppm/℃のリファレンスを内蔵しており、2.5Vのフルスケール出力範囲を提供します:AD5628-2/AD5648-2/AD5668-2とAD5668-3は5ppm/℃の2.5Vリファレンスを内蔵しており、5Vのフルスケール出力範囲を提供します。オンボードのリファレンスはパワーアップ時にオフになり、外部リファレンスの使用が可能となります。内部リファレンスは、ソフトウェア書込みにより有効にできます。
このデバイスはパワーオン・リセット回路を内蔵しており、DAC出力をパワーアップ時に0V(AD5628-1/AD5648-1/AD5668-1、 AD5628-2/AD5648-2/AD5668-2)に設定するか、ミッドスケール電圧(AD5668-3)に設定して、デバイスへの有効な書込みが行われるまでその状態を維持します。5Vの電源時にデバイスの消費電流を400nAまで低減するパワーダウン機能を搭載しており、パワーダウン・モードで特定またはすべてのDACチャンネルに対して、ソフトウェアで選択可能な出力負荷を提供できます。
DACの出力はすべてLDAC機能で同時にアップデートできます。また、同時にアップデートするDACチャンネルを選択することもできます。このデバイスは、すべてのDACをユーザ指定のコード(ゼロスケール、ミッドスケール、フルスケール)にアップデートできる非同期CLRも提供しています。
AD5628/AD5648/AD5668は最大50MHzのクロック速度で動作する汎用3線式シリアル・インターフェースを使用しますが、これは標準のSPI®、QSPI™、MICROWIRE™、DSPインターフェース規格と互換性があります。また、オンチップの高精度出力アンプによりレールtoレールの出力振幅が可能です。
製品のハイライト
- オクタル、12/14/16ビットDAC
- オンチップ1.25 / 2.5V、5ppm/℃リファレンス
- 14 / 16ピンTSSOP、16ピンLFCSP、16ボールWLCSPを採用
- 0Vまたはミッドスケールにパワーオン・リセット
- パワーダウン機能。パワーダウン時のDACの消費電流は3V電源時に200nA、5V電源時に400nAとなります(typ値)。
アプリケーション
- プロセス・コントロール
- データ・アクイジション・システム
- 携帯用バッテリ駆動計器
- ゲインとオフセットのデジタル調整
- プログラマブル電圧源/電流源
- プログラマブル減衰器
日本語
AD5628/AD5648/AD5668: 5 ppm/°Cリファレンス電圧とSPI内蔵の12/14/16ビット8チャンネル電圧出力denseDAC (Rev.E)
データシートご利用上の注意質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
その他のサポート
よく聞かれる質問(FAQ)
製品モデル
22
1Ku当たりの価格
最低価格:$12.51
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
- {{newProjectText}} {{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
AD5668
資料
9
Filters
1つが該当
すべて
すべて
データシート
4
AD5628/AD5648/AD5668: Octal, 12-/14-/16-Bit SPI Voltage Output denseDAC with 5 ppm/°C On-Chip Reference Data Sheet (Rev.J)
製品ハイライト
2
更新 03/08/2008
English
更新 01/01/2000
日本語
ユーザ・ガイド
2
更新 09/14/2023
English
更新 07/25/2006
日本語
よく聞かれる質問
1
HTML
更新 03/20/2018
日本語
この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
技術資料
8
データシート 4
ユーザ・ガイド 1
製品ハイライト 2
よく聞かれる質問 1
参考資料 7
リファレンス設計 2
製品ハイライト 1
ソリューション・カタログ 1
デバイス・ドライバ 2
Analog Dialogue 1
設計リソース 22
- AD5668-KGD-DF
- ピン/パッケージ図
- CHIPS OR DIE
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- AD5668ACPZ-2-RL7
- ピン/パッケージ図
- 16-Lead LFCSP (4mm x 4mm)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- AD5668ACPZ-3-RL7
- ピン/パッケージ図
- 16-Lead LFCSP (4mm x 4mm)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- AD5668ARUZ-2
- ピン/パッケージ図
- 16-Lead TSSOP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- AD5668ARUZ-2REEL7
- ピン/パッケージ図
- 16-Lead TSSOP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- AD5668ARUZ-3
- ピン/パッケージ図
- 16-Lead TSSOP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- AD5668ARUZ-3REEL7
- ピン/パッケージ図
- 16-Lead TSSOP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- AD5668BCBZ-1-500R7
- ピン/パッケージ図
- 16-Ball WLCSP (2.6mm x 2.6mm)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- AD5668BCBZ-1-RL7
- ピン/パッケージ図
- 16-Ball WLCSP (2.6mm x 2.6mm)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- AD5668BCBZ-3-RL7
- ピン/パッケージ図
- 16-Ball WLCSP (2.6mm x 2.6mm)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- AD5668BCPZ-1-RL7
- ピン/パッケージ図
- 16-Lead LFCSP (4mm x 4mm)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- AD5668BCPZ-1500RL7
- ピン/パッケージ図
- 16-Lead LFCSP (4mm x 4mm)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- AD5668BCPZ-2-RL7
- ピン/パッケージ図
- 16-Lead LFCSP (4mm x 4mm)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- AD5668BCPZ-2500RL7
- ピン/パッケージ図
- 16-Lead LFCSP (4mm x 4mm)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- AD5668BRUZ-1
- ピン/パッケージ図
- 16-Lead TSSOP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- AD5668BRUZ-1REEL7
- ピン/パッケージ図
- 16-Lead TSSOP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- AD5668BRUZ-2
- ピン/パッケージ図
- 16-Lead TSSOP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- AD5668BRUZ-2REEL7
- ピン/パッケージ図
- 16-Lead TSSOP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- AD5668BRUZ-3
- ピン/パッケージ図
- 16-Lead TSSOP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- AD5668BRUZ-3REEL7
- ピン/パッケージ図
- 16-Lead TSSOP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- AD5668SRUZ-EP-1
- ピン/パッケージ図
- 16-Lead TSSOP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- AD5668SRUZ-EP-1RL7
- ピン/パッケージ図
- 16-Lead TSSOP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
PCN/PDN情報
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
7 10, 2014
- 14_0005
Assembly Transfer to Amkor Philippines and Test Transfer to STATS ChipPAC China of Select LFCSP Products
AD5668ACPZ-2-RL7
製造中
AD5668ACPZ-3-RL7
製造中
AD5668BCPZ-1-RL7
製造中
AD5668BCPZ-1500RL7
製造中
AD5668BCPZ-2-RL7
製造中
AD5668BCPZ-2500RL7
製造中
1 20, 2014
- 13_0230
Assembly and Test Transfer of Select 3.5x3.5, 4x3, 4x4, and 5x5mm LFCSP Products to STATS ChipPAC China
AD5668ACPZ-2-RL7
製造中
AD5668ACPZ-3-RL7
製造中
AD5668BCPZ-1-RL7
製造中
AD5668BCPZ-1500RL7
製造中
AD5668BCPZ-2-RL7
製造中
AD5668BCPZ-2500RL7
製造中
4 5, 2021
- 21_0035
Amkor Philippines as an Alternate Site for TSSOP_4.4
AD5668ARUZ-2
製造中
AD5668ARUZ-2REEL7
製造中
AD5668ARUZ-3
製造中
AD5668ARUZ-3REEL7
製造中
AD5668BRUZ-1
製造中
AD5668BRUZ-1REEL7
製造中
AD5668BRUZ-2
製造中
AD5668BRUZ-2REEL7
製造中
AD5668BRUZ-3
製造中
AD5668BRUZ-3REEL7
製造中
1 20, 2012
- 11_0218
Halogen Free Material Change for Certain TSSOP Products at Carsem
AD5668ARUZ-2
製造中
AD5668ARUZ-2REEL7
製造中
AD5668ARUZ-3
製造中
AD5668ARUZ-3REEL7
製造中
AD5668BRUZ-1
製造中
AD5668BRUZ-1REEL7
製造中
AD5668BRUZ-2
製造中
AD5668BRUZ-2REEL7
製造中
AD5668BRUZ-3
製造中
AD5668BRUZ-3REEL7
製造中
12 21, 2010
- 10_0215
AD5668 AD5648 AD5628 redesign
AD5668ARUZ-2
製造中
AD5668ARUZ-2REEL7
製造中
AD5668ARUZ-3
製造中
AD5668ARUZ-3REEL7
製造中
AD5668BRUZ-1
製造中
AD5668BRUZ-1REEL7
製造中
AD5668BRUZ-2
製造中
AD5668BRUZ-2REEL7
製造中
AD5668BRUZ-3
製造中
AD5668BRUZ-3REEL7
製造中
2 8, 2010
- 04_0080
Qualification of the 8" C6 and Q Wafer Fab Processes at Analog Devices, Limerick, Ireland.
AD5668ARUZ-2
製造中
AD5668ARUZ-2REEL7
製造中
AD5668ARUZ-3
製造中
AD5668ARUZ-3REEL7
製造中
AD5668BRUZ-1
製造中
AD5668BRUZ-1REEL7
製造中
AD5668BRUZ-2
製造中
AD5668BRUZ-2REEL7
製造中
AD5668BRUZ-3
製造中
3 20, 2009
- 09_0032
AD5628/AD5648/AD5668 Data Sheet Specification Change
AD5668ARUZ-2
製造中
AD5668ARUZ-2REEL7
製造中
AD5668ARUZ-3
製造中
AD5668ARUZ-3REEL7
製造中
AD5668BRUZ-1
製造中
AD5668BRUZ-1REEL7
製造中
AD5668BRUZ-2
製造中
AD5668BRUZ-2REEL7
製造中
AD5668BRUZ-3
製造中
AD5668BRUZ-3REEL7
製造中
2 28, 2012
- 11_0175
Shipping Changes for WLCSP Products with 8mm Carrier Tape Width
AD5668BCBZ-1-RL7
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
7 10, 2014
- 14_0005
Assembly Transfer to Amkor Philippines and Test Transfer to STATS ChipPAC China of Select LFCSP Products
AD5668ACPZ-2-RL7
製造中
AD5668ACPZ-3-RL7
製造中
AD5668BCPZ-1-RL7
製造中
AD5668BCPZ-1500RL7
製造中
AD5668BCPZ-2-RL7
製造中
AD5668BCPZ-2500RL7
製造中
1 20, 2014
- 13_0230
Assembly and Test Transfer of Select 3.5x3.5, 4x3, 4x4, and 5x5mm LFCSP Products to STATS ChipPAC China
AD5668ACPZ-2-RL7
製造中
AD5668ACPZ-3-RL7
製造中
AD5668BCPZ-1-RL7
製造中
AD5668BCPZ-1500RL7
製造中
AD5668BCPZ-2-RL7
製造中
AD5668BCPZ-2500RL7
製造中
4 5, 2021
- 21_0035
Amkor Philippines as an Alternate Site for TSSOP_4.4
AD5668ARUZ-2
製造中
AD5668ARUZ-2REEL7
製造中
AD5668ARUZ-3
製造中
AD5668ARUZ-3REEL7
製造中
AD5668BRUZ-1
製造中
AD5668BRUZ-1REEL7
製造中
AD5668BRUZ-2
製造中
AD5668BRUZ-2REEL7
製造中
AD5668BRUZ-3
製造中
AD5668BRUZ-3REEL7
製造中
1 20, 2012
- 11_0218
Halogen Free Material Change for Certain TSSOP Products at Carsem
AD5668ARUZ-2
製造中
AD5668ARUZ-2REEL7
製造中
AD5668ARUZ-3
製造中
AD5668ARUZ-3REEL7
製造中
AD5668BRUZ-1
製造中
AD5668BRUZ-1REEL7
製造中
AD5668BRUZ-2
製造中
AD5668BRUZ-2REEL7
製造中
AD5668BRUZ-3
製造中
AD5668BRUZ-3REEL7
製造中
12 21, 2010
- 10_0215
AD5668 AD5648 AD5628 redesign
AD5668ARUZ-2
製造中
AD5668ARUZ-2REEL7
製造中
AD5668ARUZ-3
製造中
AD5668ARUZ-3REEL7
製造中
AD5668BRUZ-1
製造中
AD5668BRUZ-1REEL7
製造中
AD5668BRUZ-2
製造中
AD5668BRUZ-2REEL7
製造中
AD5668BRUZ-3
製造中
AD5668BRUZ-3REEL7
製造中
2 8, 2010
- 04_0080
Qualification of the 8" C6 and Q Wafer Fab Processes at Analog Devices, Limerick, Ireland.
AD5668ARUZ-2
製造中
AD5668ARUZ-2REEL7
製造中
AD5668ARUZ-3
製造中
AD5668ARUZ-3REEL7
製造中
AD5668BRUZ-1
製造中
AD5668BRUZ-1REEL7
製造中
AD5668BRUZ-2
製造中
AD5668BRUZ-2REEL7
製造中
AD5668BRUZ-3
製造中
3 20, 2009
- 09_0032
AD5628/AD5648/AD5668 Data Sheet Specification Change
AD5668ARUZ-2
製造中
AD5668ARUZ-2REEL7
製造中
AD5668ARUZ-3
製造中
AD5668ARUZ-3REEL7
製造中
AD5668BRUZ-1
製造中
AD5668BRUZ-1REEL7
製造中
AD5668BRUZ-2
製造中
AD5668BRUZ-2REEL7
製造中
AD5668BRUZ-3
製造中
AD5668BRUZ-3REEL7
製造中
2 28, 2012
- 11_0175
Shipping Changes for WLCSP Products with 8mm Carrier Tape Width
AD5668BCBZ-1-RL7
製造中
ソフトウェアおよび製品のエコシステム
ソフトウェア 4
FPGA/HDL
デバイス・ドライバ
評価用ソフトをお探しですか? ここで見つけることができます。
必要なソフトウェア/ドライバが見つかりませんか?
ドライバ/ソフトウェアをリクエスト評価用キット 1
EVAL-AD5668
Evaluation Board for the AD5668, Octal, 16-Bit, Serial Voltage-Output DAC
製品の詳細
The Analog Devices AD5668 evaluation boards, the EVALAD5668SDCZ and EVAL-AD5668SDRZ, are designed to help customers quickly prototype new AD5668 circuits and reduce design time. The AD5668 operates from a single 2.7 V to 5.5 V supply. The device incorporates an internal 1.25 V or 2.5 V on-board reference to give an output voltage span of 2.5 V or 5 V, respectively. The on-board reference is off at power-up allowing the use of an external reference; the REF195 is used on this evaluation board. The device must be written to after power-up to turn on the internal reference.
Consult the AD5668 data sheet, available from Analog Devices, in conjunction with this user guide when using the evaluation board.
The evaluation board interfaces to the USB port of a PC via the SDP. Software is available with the evaluation board, which allows the user to easily program the AD5668.
資料
ツールおよびシミュレーション 2
Precision DAC Error Budget Tool
IBISモデル 1
リファレンス・デザイン 2

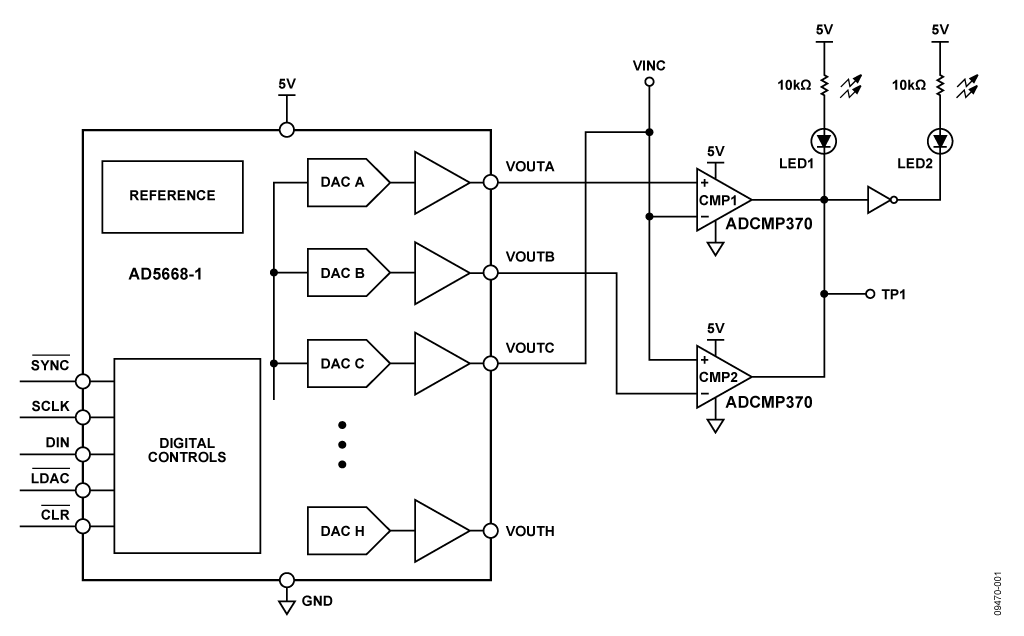

CN0182
単電源、低消費電力、プログラマブル・ウィンドウ・ディテクタ ※Rev.0を翻訳したものです。新ver.は英語資料をご覧ください。

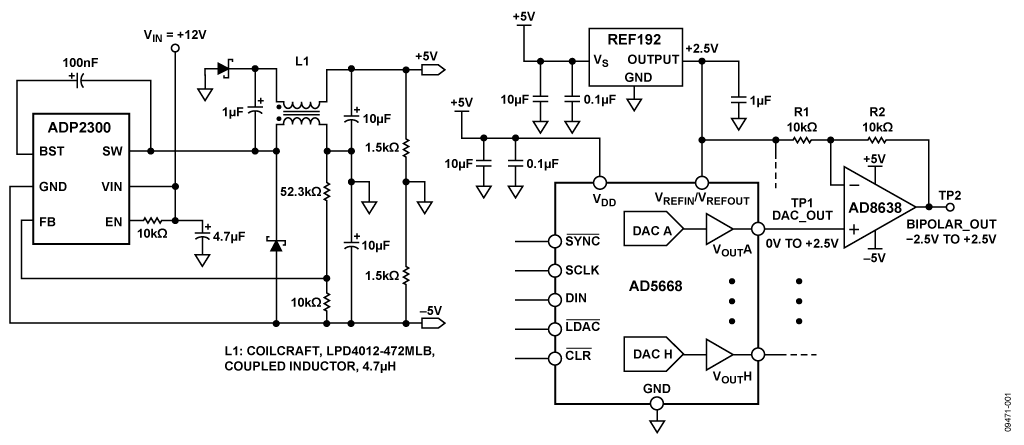

CN0183
+12 V から生成した±5 V で駆動する 高精度 16 ビット、バイポーラ出力電圧源 ※Rev.0を翻訳したものです。新ver.は英語資料をご覧ください。
