製品概要

機能と利点

  • 低消費電力、小型フットプリント、ピン互換のオクタルDAC:14ビット
  • 14 / 16ピンTSSOP、16 ピン LFCSP、16ボールWLCSPパッケージを採用
  • オンチップ1.25 / 2.5V、5ppm/℃リファレンス
  • 5V時400nA、3V時200nAにパワーダウン
  • 電源電圧:2.7~5.5V
  • 単調増加性を設計で保証
  • ゼロスケール又はミッドスケールにパワーオン・リセット
  • 3つのパワーダウン機能
  • LDACおよびLDACのハードウェア・オーバーライド機能
  • プログラマブル・コードのCLR機能
  • レールtoレールの動作


製品概要

AD5648は低消費、オクタル(8チャンネル)、14ビットのバッファ内蔵電圧出力のD/Aコンバータです。この製品は単電源2.7V~5.5Vで動作し、設計によって単調増加性が保証されています。 AD5668とAD5628は4mm×4mmのLFCSPと16ピンTSSOPの両方を採用し、AD5648は14ピン/16ピンTSSOPを採用しています。

AD5628/AD5648/AD5668はゲイン2倍を持ったリファレンスを備えています。AD5628-1/AD5648-1/AD5668-1は1.25V、5ppm/℃のリファレンスが内蔵されており、出力のフルスケール範囲は2.5Vになっています:AD5628-2/AD5648-2/AD5668-2 と AD5668-3は、2.5V、5ppm/℃のリファレンスを内蔵しており、出力フルスケール範囲は5Vになっています。内蔵のリファレンスは、電源投入時ではオフになっており、外部リファレンスの使用も可能となっています。内部リファレンスはソフトウェアを介してイネーブルされます。

この製品はパワーオン・リセット回路を採用しているため、パワーアップ時ではDAC出力を0V(AD5628-1/AD5648-1/AD5668-1、 AD5628-2/AD5648-2/AD5668-2) あるいはミッドスケール (AD5668-3)にして、有効な書込みがあるまでこの出力状態を維持します。また、この製品はパワーダウン機能も備えており、パワーダウン時には消費電流を、5V動作時に標準で400nAに低減し、パワーダウン・モード時ではいくつかのあるいは全部のDACチャンネルの出力負荷をソフトで選択する機能を提供します。

全てのD/Aコンバータの出力はLDAC機能を用いることによって、同時アップデートが可能で、ユーザーが選択したDACチャンネルを同時更新する機能も備わっています。さらに、非同期のCLR機能もあり、全てのDAC出力を、ユーザーがプログラムできるコード(ゼロ、ミッドスケール、またはフルスケール)のいずれかに、クリアすることも可能です。

AD5628/AD5648/AD5668は、汎用3線シリアルインターフェースを使用しており、最大50MHzのクロックレートで動作し、標準のSPI®、QSPI、MICROWIRE、DSPなどのインターフェース規格と互換性を備えています。内蔵の高精度出力アンプはレールtoレールの振幅を出力することができます。

製品のハイライト

  1. オクタル12/14/16ビットDAC
  2. 1.25 / 2.5V、5ppm/℃のリファレンスを内蔵
  3. 14ピン / 16ピンTSSOP、16ピンLFCSP、16ボールWLCSPで供給
  4. 0V又はミッドスケールへのパワーオン・リセット機能
  5. パワーダウン機能を内蔵。パワーダウン時のDAC消費電流は3Vで200nA(typ)、5V動作時で400nA

アプリケーション

  • プロセス・コントロール
  • データ・アクイジション・システム
  • 携帯用バッテリ駆動計器
  • ゲインとオフセットのデジタル調整
  • プログラマブル電圧源/電流源
  • プログラマブル減衰器


製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

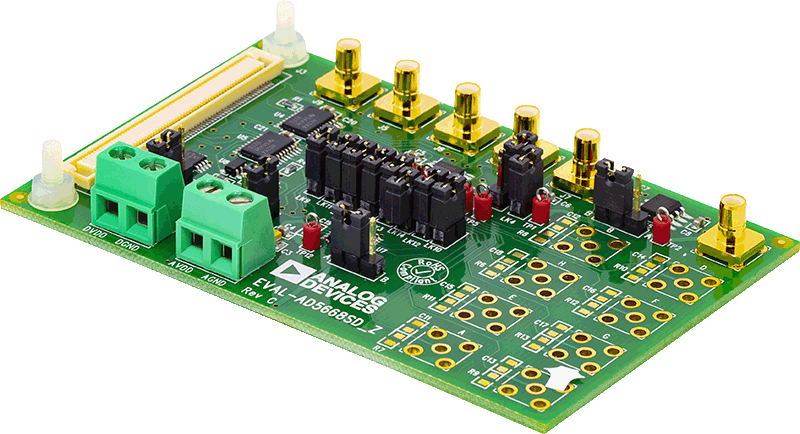

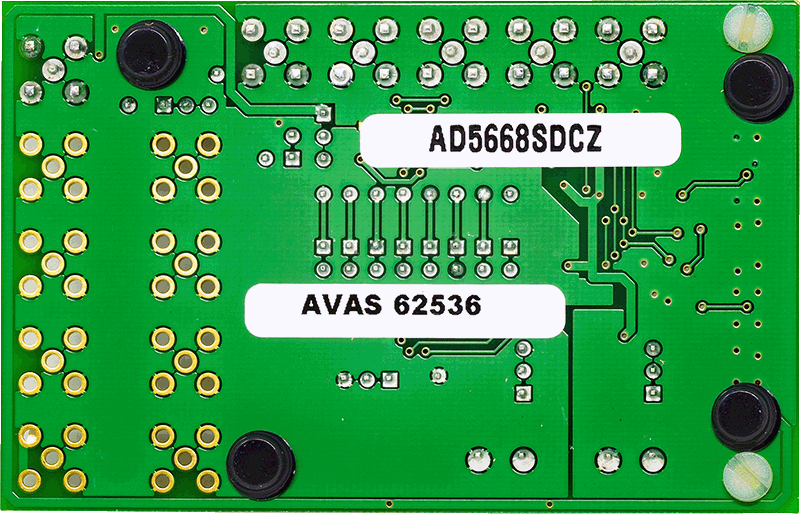

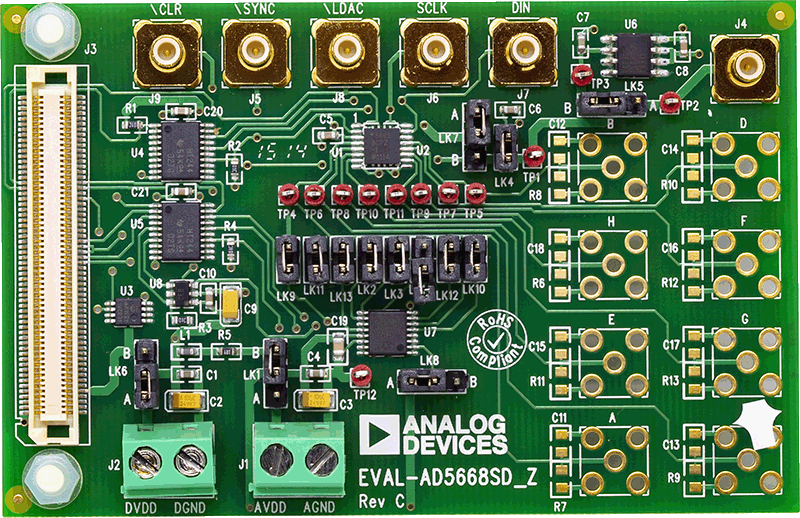

評価キット (1)
