AD5669R

D/Aコンバータ、16ビット、オクタル、電圧出力、5ppm/°Cリファレンス内蔵、I2C、denseDAC

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
表示中： 製品の詳細
arrow-icon
製品の詳細

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示 (Rev.F)

pdf

1 7, 2010 ellipse 日本語

AD5629R/AD5669R: 5 ppm/°Cリファレンス電圧内蔵の12/16ビット、I2C、8チャンネルdenseDAC (Rev.A)

データシートご利用上の注意
PDFファイルを開く external-link 1389 kB
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 12
1Ku当たりの価格 最低価格：$14.48
特長
  • 低消費電力、オクタルDAC：16ビット
  • 2.6mm×2.6mm 16ボールのWLCSPパッケージ
  • 4mm×4mm、16ピンLFCSPおよび16ピンTSSOPパッケージで供給
  • 1.25 / 2.5V、5ppm/°Cのリファレンスを内蔵
  • パワーダウン時：400nA＠5V、200nA＠3V
  • 電源電圧：2.7V～5.5V
  • 単調性を設計により保証
  • 0V出力またはミッドスケール出力へのパワーオン・リセット
  • 3種類のパワーダウン機能
  • ハードウェアによるLDAC機能およびCLR機能
  • I2互換シリアル・インターフェースは標準（100kHz）と高速（400kHz）モードをサポート
製品概要
show more Icon

AD5669Rは低消費、オクタル（8チャンネル）、16ビットのバッファ内蔵電圧出力のD/Aコンバータです。この製品は単電源2.7V～5.5Vで動作し、設計によって単調増加性が保証されています。

AD5629R/AD5669Rは、内部ゲイン＝2のリファレンス電圧を内蔵しています。AD5629R-1/AD5669R-1は、1.25V、5ppm/°Cのリファレンス電圧を内蔵し、2.5Vのフルスケール出力範囲を持っています。AD5629R-2/AD5629R-3 及びAD5669R-2 / AD5669R-3は、2.5V、5ppm/°Cのリファレンス電圧を内蔵し、選択するオプションにより5Vのフルスケール出力範囲になります。デバイスで1.25V リファレンス電圧を選択すると、2.7V～5.5Vの単電源で動作します。デバイスで2.5V リファレンス電圧を選択すると、4.5V～5.5Vの電源で動作します。内蔵のリファレンスは、電源投入時ではオフになっており、外部リファレンスの使用も可能となっています。内部リファレンスはソフトウェアを介してイネーブルされます。

この製品はパワーオン・リセット回路を採用しているため、パワーアップ時ではDAC出力を0Vにして、有効な書込みがあるまでこの出力状態を維持します。また、この製品はパワーダウン機能も備えており、パワーダウン時には消費電流を、5V動作時に標準で400nAに低減し、パワーダウン・モード時ではいくつかのあるいは全部のDACチャンネルの出力負荷をソフトで選択する機能を提供します。


製品のハイライト

  1. オクタル、16ビットDAC
  2. 1.25V / 2.5V、5ppm/°Cのリファレンスを内蔵
  3. 16ピンLFCSP、16ピンTSSOPおよび16ボールのWLCSPパッケージで供給
  4. パワーオン時に0Vまたはミッドスケールにリセット
  5. パワーダウン機能、パワーダウン時、DACの消費電流は、3V動作時で200nA、5V動作時で400nA

アプリケーション

  • プロセス・コントロール
  • データ・アクイジション・システム
  • 携帯用バッテリ駆動計器
  • ゲインとオフセットのデジタル的な調整
  • プログラマブル電圧源／電流源
Show More Arrow image
file データシートを表示 (Rev.F)
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 12
1Ku当たりの価格 最低価格：$14.48
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

AD5669R

資料

4
overlayclose

Filters

1つが該当

mobileoverlaydownarrow
  • すべて
    TickIcon
  • データシート
  • ユーザ・ガイド
  • よく聞かれる質問
  • すべて
    TickIcon
  • English
  • 日本語
resetfilter

絞り込みを解除

データシート

2

PDF Vector

PDF

更新 01/07/2010
English

AD5629R/AD5669R: Octal, 12-/16-Bit, I2C, denseDACs with 5 ppm/°C On-Chip Reference Data Sheet (Rev.F)

PDFファイルを開く

redirect
1.09 M
download

PDFをダウンロード

PDF Vector

pdf

更新 01/07/2010
日本語

AD5629R/AD5669R: 5 ppm/°Cリファレンス電圧内蔵の12/16ビット、I2C、8チャンネルdenseDAC (Rev.A)

PDFファイルを開く

redirect
1389 kB
download

PDFをダウンロード

ユーザ・ガイド

1

PDF Vector

PDF

更新 09/24/2015
English
UG-867: Evaluating the AD5629R/AD5669R, Octal, 16-/12-Bit, denseDAC (Rev.0) redirect icon

1.15 M

download

PDFをダウンロード

よく聞かれる質問

1

PDF Vector

HTML

更新 03/20/2018
日本語
FAQ redirect icon

この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン／パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
AD5669RACPZ-2-RL7 16-Lead LFCSP (4mm x 4mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
AD5669RACPZ-3-RL7 16-Lead LFCSP (4mm x 4mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
AD5669RARUZ-1 16-Lead TSSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
AD5669RARUZ-1-RL7 16-Lead TSSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
AD5669RBCBZ-1-R5 16-Ball WLCSP (2.6mm x 2.6mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
AD5669RBCBZ-1-RL7 16-Ball WLCSP (2.6mm x 2.6mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
AD5669RBCPZ-1-RL7 16-Lead LFCSP (4mm x 4mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
AD5669RBCPZ-1500R7 16-Lead LFCSP (4mm x 4mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
AD5669RBCPZ-2-RL7 16-Lead LFCSP (4mm x 4mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
AD5669RBCPZ-2500R7 16-Lead LFCSP (4mm x 4mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
AD5669RBRUZ-2 16-Lead TSSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
AD5669RBRUZ-2-RL7 16-Lead TSSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

7 10, 2014

- 14_0005

Assembly Transfer to Amkor Philippines and Test Transfer to STATS ChipPAC China of Select LFCSP Products

AD5669RACPZ-2-RL7

製造中

AD5669RACPZ-3-RL7

製造中

AD5669RBCPZ-1-RL7

製造中

AD5669RBCPZ-1500R7

製造中

AD5669RBCPZ-2-RL7

製造中

AD5669RBCPZ-2500R7

製造中

pdf

PCN14_0005_Form

external-icon

xls

Material_Report

Download

Detailed Change Description

pdf

Qualification Results Summary

external-icon

pdf

Test Correlation Report

external-icon

pdf

Test Correlation Report

external-icon

pdf

Test Correlation Report

external-icon

pdf

Test Correlation Report

external-icon

1 20, 2014

- 13_0230

Assembly and Test Transfer of Select 3.5x3.5, 4x3, 4x4, and 5x5mm LFCSP Products to STATS ChipPAC China

AD5669RACPZ-2-RL7

製造中

AD5669RACPZ-3-RL7

製造中

AD5669RBCPZ-1-RL7

製造中

AD5669RBCPZ-1500R7

製造中

AD5669RBCPZ-2-RL7

製造中

AD5669RBCPZ-2500R7

製造中

pdf

PCN13_0230_Form

external-icon

xls

Material_Report

Download

Detailed Change Description

pdf

Qualification Plan Summary

external-icon

Test Correlation Plan

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

7 10, 2014

- 14_0005

arrow down

Assembly Transfer to Amkor Philippines and Test Transfer to STATS ChipPAC China of Select LFCSP Products

AD5669RACPZ-2-RL7

製造中

AD5669RACPZ-3-RL7

製造中

AD5669RBCPZ-1-RL7

製造中

AD5669RBCPZ-1500R7

製造中

AD5669RBCPZ-2-RL7

製造中

AD5669RBCPZ-2500R7

製造中

pdf

PCN14_0005_Form

external-icon

xls

Material_Report

Download
Detailed Change Description

pdf

Qualification Results Summary

external-icon

pdf

Test Correlation Report

external-icon

pdf

Test Correlation Report

external-icon

pdf

Test Correlation Report

external-icon

pdf

Test Correlation Report

external-icon
1 20, 2014

- 13_0230

arrow down

Assembly and Test Transfer of Select 3.5x3.5, 4x3, 4x4, and 5x5mm LFCSP Products to STATS ChipPAC China

AD5669RACPZ-2-RL7

製造中

AD5669RACPZ-3-RL7

製造中

AD5669RBCPZ-1-RL7

製造中

AD5669RBCPZ-1500R7

製造中

AD5669RBCPZ-2-RL7

製造中

AD5669RBCPZ-2500R7

製造中

pdf

PCN13_0230_Form

external-icon

xls

Material_Report

Download
Detailed Change Description

pdf

Qualification Plan Summary

external-icon
Test Correlation Plan
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト
評価用キット

評価用キット 1

reference details image

EVAL-AD5669R

AD5669R評価用ボード

zoom

EVAL-AD5669R

AD5669R評価用ボード

download icon

ダウンロード

 print icon

印刷

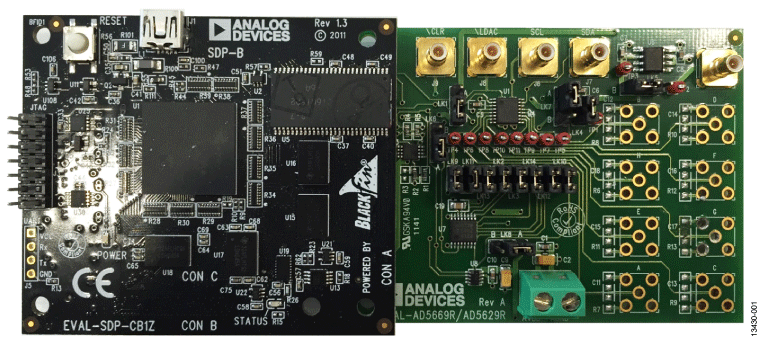

EVAL-AD5669R
AD5669R評価用ボード

機能と利点

  • AD5629R/AD5669R用のフル機能評価用ボード
  • オンボード・リファレンス
  • 様々なリンク・オプション
  • アナログ・デバイセズのEVAL-SDP-CB1Zシステム・デモンストレーション・プラットフォーム（SDP）と組み合わせてのPC制御
今すぐ購入 詳細を表示

製品の詳細

EVAL-AD5669RSDZ評価用ボードを利用すると、新しいAD5629R/AD5669R回路のプロトタイプを迅速に作成し、設計時間を短縮できます。AD5629R/AD5669Rは2.7V～5.5Vの単電源で動作します。AD5629R/AD5669Rには2.5Vまたは5Vの出力電圧を供給する1.25Vまたは2.5Vの内部リファレンスが搭載されています。内部リファレンスはパワーアップ時はオフになっているので、外部リファレンスを使用できます。REF195は5Vのリファレンス源としてオンボードで提供されます。パワーアップ後に内部リファレンスをオンにするには、デバイスに書き込む必要があります。

評価用ボードはSDP-Bボードを介してPCのUSBポートにインターフェースで接続します。評価用ボードに付属のソフトウェアによって、AD5629R/AD5669Rをプログラミングできます。


これらの評価用ボードはEVAL-SDP-CB1Z Blackfin® SDPコントローラ・ボード（SDP-B）と互換性があります。EVAL-SDP-CB1Zはアナログ・デバイセズのWebサイト（www.analog.com）でご注文いただけます。


AD5629R/AD5669Rの全データについては、アナログ・デバイセズから入手できる、対応するデータシートを参照してください。評価用ボードを使用する際は、UG-867と共にこのデータシートを参照してください。
