ADAQ4001
ADAQ4001
Info :
新規設計に推奨
Info :
新規設計に推奨
お探しの製品ではありませんか
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
その他のサポート
よく聞かれる質問(FAQ)
製品モデル
2
1Ku当たりの価格
最低価格:$13.25
特長
- 設計プロセスの改善
- 入力範囲を選択可能な完全差動ADCドライバ
- 5V VREF使用時の入力範囲:±10V、±5V、または±2.5V
- 必須受動部品を内蔵
- ±0.005%のiPassives適合抵抗アレイ
- 広い入力コモンモード電圧範囲
- 高いコモンモード除去比
- シングルエンド/差動変換
- 高密度のシグナル・チェーン
- 7mm × 7mm、0.80mmピッチ、49ボールの小型CSP_BGA
- ディスクリート・ソリューションと比べて4倍のフットプリント削減
- リファレンス・バッファを内蔵、VCM生成機能付き
- 高性能
- スループット:2MSPS、パイプライン遅延なし
- 16ビットのノー・ミス・コードを確保
- INL:代表値±4.6ppm、±11.9ppmを確保
- SINAD:代表値95.6dB(G = 0.454)
- オフセット誤差ドリフト:代表値0.7ppm/°C(G = 0.454)
- ゲイン誤差ドリフト:代表値±0.5ppm/°C
- 低総消費電力:2MSPSで代表値51.6mW
- シリアル・インターフェース:SPI/QSPI™/MICROWIRE™/DSP互換
- 1.8V、2.5V、3V、または5Vを選択できる汎用性の高いロジック・インターフェース電源
製品概要
ADAQ4001は、部品の選択、最適化、およびレイアウトのシグナル・チェーン設計上の課題を設計者からデバイスへと移転することで、高精度測定システムの開発サイクルを短縮できるμModule®高精度データ・アクイジション(DAQ)シグナル・チェーン・ソリューションです。

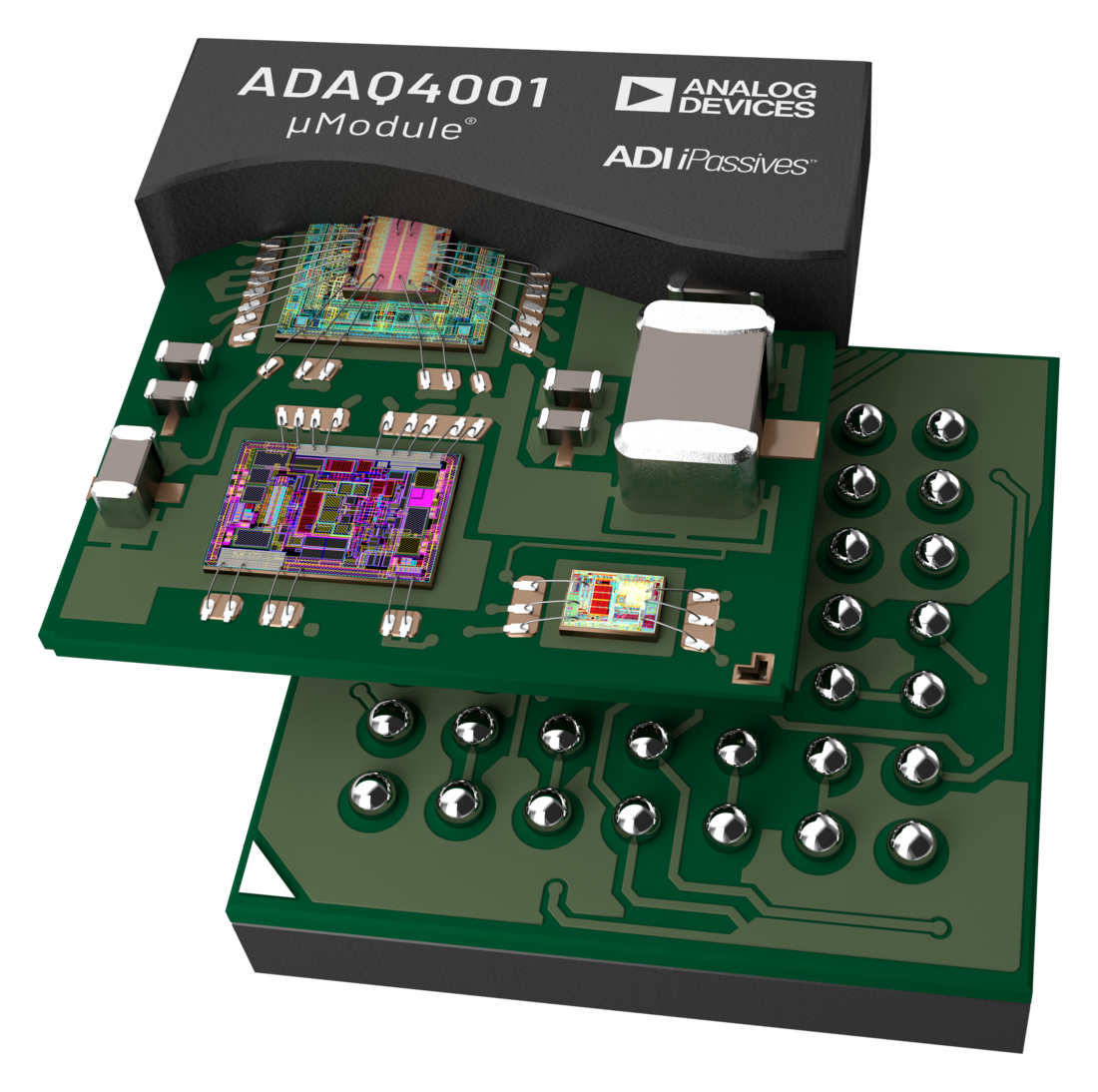

ADAQ4001はシステム・イン・パッケージ(SIP)技術を採用しており、複数の共通信号処理および調整ブロックを1つのデバイスに組み合わせることで、エンド・システムの部品点数を削減します。これらのブロックには、高分解能の16ビット、2MSPS逐次比較レジスタ(SAR)、A/Dコンバータ(ADC)、低ノイズの完全差動ADCドライバ・アンプ(FDA)、および安定したリファレンス・バッファが含まれています。
ADAQ4001は、アナログ・デバイセズのiPassives®技術を採用しており、優れたマッチングおよびドリフト特性を備えた重要な受動部品も内蔵しています。これにより、誤差源の温度依存性を最小限に抑え、最適な性能を実現します(データシートの図1参照)。このシグナル・チェーン・ソリューションを7mm × 7mm、0.80mmピッチ、49ボールの小型チップスケールパッケージ・ボールグリッドアレイCSP_BGAに内蔵することで、性能を犠牲にせずに小さいフォーム・ファクタ設計を実現し、エンド・システムの部品表管理が簡単化されています。このレベルでのシステム統合により、ADAQ4001は、プリント回路基板(PCB)レイアウトによる影響が大幅に小さくなると共に幅広い信号レベルに柔軟に対応できるようになっています。
シリアル・ペリフェラル・インターフェース(SPI)準拠のシリアル・ユーザ・インターフェースは別個のVIO電源を使用することにより、1.8V、2.5V、3V、5Vのロジックに対応します。ADAQ4001は、-40°C~+125°Cの動作温度範囲で仕様規定されています。
アプリケーション
- ATE(自動試験装置)
- マシン・オートメーション
- プロセス制御
- 医療用計測機器
- デジタル制御ループ
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
その他のサポート
よく聞かれる質問(FAQ)
製品モデル
2
1Ku当たりの価格
最低価格:$13.25
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
- {{newProjectText}} {{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
ADAQ4001
資料
8
Filters
1つが該当
すべて
すべて
データシート
2
ユーザ・ガイド
1
更新 10/06/2020
English
技術記事
5
HTML
更新 10/01/2019
English
HTML
更新 10/01/2019
日本語
HTML
更新 11/01/2020
English
HTML
更新 11/01/2020
中国語
HTML
更新 11/01/2020
日本語
この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
技術資料
5
参考資料 6
デバイス・ドライバ 1
サードパーティ・ソリューション 1
Analog Dialogue 1
ビデオ
3
設計リソース 2
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
ADAQ4001BBCZ | 49-Ball CSPBGA (7mm x 7mm) |
|
|
ADAQ4001BBCZ-RL13 | 49-Ball CSPBGA (7mm x 7mm) |
|
- ADAQ4001BBCZ
- ピン/パッケージ図
- 49-Ball CSPBGA (7mm x 7mm)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- ADAQ4001BBCZ-RL13
- ピン/パッケージ図
- 49-Ball CSPBGA (7mm x 7mm)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
ソフトウェアおよび製品のエコシステム
ソフトウェア 2
FPGA/HDL
ADAQ4003: FPGA Device Driver
デバイス・ドライバ
評価用ソフトをお探しですか? ここで見つけることができます。
コンパニオン製品 23
製品モデル | 製品ライフサイクル | 詳細 | ||
---|---|---|---|---|
シリーズ電圧リファレンス12 |
||||
製造中 |
電圧リファレンス、5.0V出力、高精度、マイクロパワー |
|||
製造中 |
電圧リファレンス、高精度、マイクロパワー |
|||
新規設計に推奨 |
電圧リファレンス、3.3V、マイクロパワー、高精度、車載用品質評価済 |
|||
新規設計に推奨 |
電圧リファレンス、2.5V、マイクロパワー、高精度、車載用品質評価済 |
|||
製造中 |
5.0V電圧リファレンス、超低ノイズ、高精度 |
|||
製造中 |
4.096V電圧リファレンス、超低ノイズ、高精度 |
|||
製造中 |
3.3V電圧リファレンス、超低ノイズ、高精度 |
|||
製造中 |
2.5V電圧リファレンス、超低ノイズ、高精度 |
|||
製造中 |
電圧リファレンス、出力電圧4.096V、LDO型 XFET®、超低ノイズ、電流シンク / ソース機能付き |
|||
製造中 |
電圧リファレンス、出力電圧5.0V、LDO型 XFET®、超低ノイズ、電流シンク / ソース機能付き |
|||
製造中 |
電圧リファレンス、出力電圧2.5V、LDO型 XFET®、超低ノイズ、電流シンク / ソース機能付き |
|||
製造中 |
ノイズが0.25ppmの低ドリフト高精度リファレンス |
|||
スタンダード・デジタル・アイソレータ2 |
||||
新規設計に推奨 |
堅牢な、クワッド・チャンネル・アイソレータ、入力ディスエーブルおよび1つの逆方向チャンネル内蔵 |
|||
新規設計に推奨 |
堅牢な、クワッド・チャンネル・アイソレータ、出力イネーブルおよび1つの逆方向チャンネル内蔵 |
|||
パワー・スイッチ内蔵型昇圧レギュレータ1 |
||||
新規設計に推奨 |
DC/DCスイッチング・レギュレータ、1 A/0.6 A、独立した正と負の出力 |
|||
計装アンプ / インスツルメンテーションアンプ2 |
||||
製造中 |
iCMOS®計装アンプ、10MHz、20V/µs、ゲイン設定可能(G=1、2、4、8) |
|||
新規設計に推奨 |
入力バイアス電流が25pAの36V完全差動プログラマブル・ゲイン計装アンプ |
|||
高精度オペアンプ (Vos<1mV & TCVos<2uV/C)2 |
||||
製造中 |
オペアンプ、高速、安定したユニティ・ゲイン、高電圧、低ノイズ、低歪み |
|||
製造中 |
オペアンプ、デュアル、高速、高電圧、低ノイズ、低歪み、ユニティ・ゲインで安定動作、8ピン |
|||
高速オペアンプ(帯域幅50MHz以上)1 |
||||
新規設計に推奨 |
オペアンプ、3.1nV/√Hz、1mA、180MHz、レールtoレール入力/出力 |
|||
正電圧のリニア電圧レギュレータ(LDO)2 |
||||
新規設計に推奨 |
デュアル100mA、低損失、低ノイズ、マイクロパワー・レギュレータ |
|||
新規設計に推奨 |
20V、200mA、低ノイズ、CMOS LDOリニア電圧レギュレータ |
|||
低消費電力アンプ(<1mA/amp)1 |
||||
製造中 |
オペアンプ、シングル、2.7V、800 µA、80MHz、レールtoレールI/O |
必要なソフトウェア/ドライバが見つかりませんか?
ドライバ/ソフトウェアをリクエスト評価用キット 1
EVAL-ADAQ40xx
ADAQ4003 18ビット、2MSPS、μModuleデータ・アクイジション・ソリューションの評価
製品の詳細

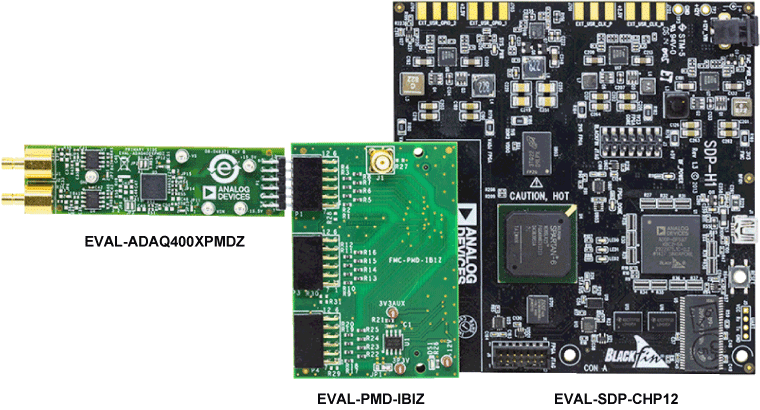

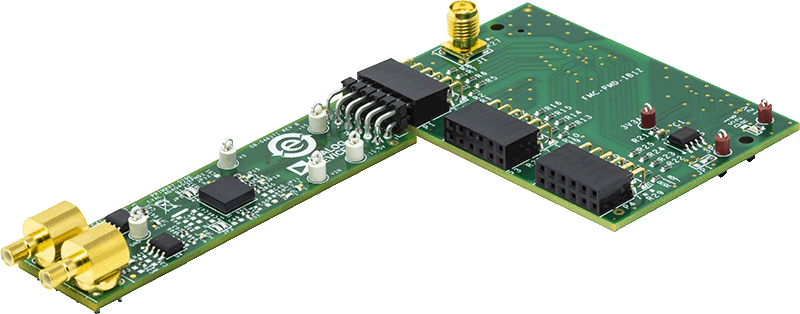

ADAQ4003 μModule®データ・アクイジション・システム評価用キット(EVAL-ADAQ4003FMCZ)には、ユーザ・ガイドの図1に示すように、EV-ADAQ4003PMDZペリフェラル・モジュール(Pmod)ボードおよび、EVAL-PMD-IB1Z Pmodとフィールド・プログラマブル・グリッド・アレイ(FPGA)メザニン・カード(FMC)間のインターポーザ・ボードが含まれています。このインターポーザ・ボードは、160ピンFMCコネクタを介してシステム・デモンストレーション・コントローラ・ボード(EVAL-SDP-CH1Z)とのインターフェースを形成します。
ADAQ4003 µModuleは、低ノイズの完全差動A/Dコンバータ(ADC)ドライバ、安定したリファレンス・バッファ、高分解能の18ビット、2MSPS逐次比較レジスタ(SAR)ADC、および最適性能を発揮するために必要になる重要な受動部品など、複数の共通信号処理および調整ブロックを1つのデバイスにまとめています。

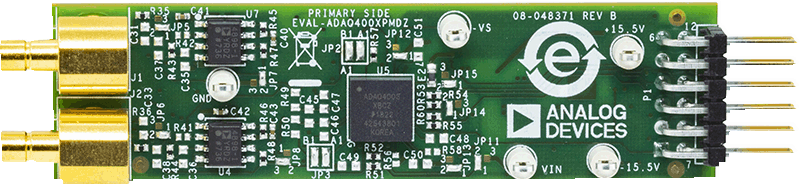

EV-ADAQ4003PMDZオンボード・コンポーネントには次のものが含まれます。
- ADR4550高精度、バッファ付きバンド・ギャップ、5.0V電圧リファレンス(ユーザ・ガイドの図33参照)
- オプションのADA4898-1高電圧低ノイズ低歪み、ユニティ・ゲイン安定、高速OPアンプ(ユーザ・ガイドの図34参照)
- オプションのAD8251プログラマブル・ゲイン計装アンプ(ユーザ・ガイドの図34参照)
- LT5400-4マッチングしたクワッド、低ドリフト抵抗ネットワーク。
EV-ADAQ4003PMDZのJ1およびJ2は、低ノイズのアナログ信号源を供給することに注意してください。
ADAQ4003の詳細については、ADAQ4003のデータシートを参照してください。EVAL-ADAQ4003FMCZを使用する際は、データシートと併せてユーザ・ガイドを参照してください。
