MAX8743

双路、高效率、降压型控制器，关断状态下提供高阻

数据手册 (Rev. 1)

Viewing:

概述

高转换效率

精确的电流限制

Quick-PWM™结构，负载瞬变响应时间为100ns

整个输入和负载范围内1%的V_OUT精度

关断模式下输出为高阻

Dual Mode™固定1.8V/1.5V/可调或2.5V/可调输出

1V至5.5V的可调输出范围

2V至28V电池输入范围

200kHz/300kHz/420kHz/540kHz额定开关频率

可调节过压保护

1.7ms数字软启动

驱动大的同步整流器FET

电源就绪窗比较器

2V ±1%基准输出

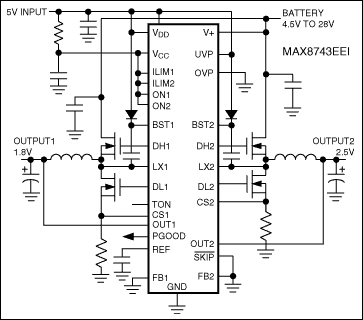

MAX8743是双路脉宽调制(PWM)控制器，用于降压(buck)结构，具有高转换效率、出色的瞬态响应和高DC输出精度，对于高电池电压进行降压，产生笔记本电脑低压芯片组和RAM电源。CS_输入可以配合低边检流电阻使用，提供精确的电流限制，也可以连接到LX_，用低端MOSFET作为电流检测元件。关断模式下的高输出阻抗消除了负输出电压，省去了输出端的肖特基二极管。

PWM控制器采用自激工作模式、带有输入前馈的恒定导通。这种结构提供了超快速的瞬态响应、宽输入输出压差范围、低电源电流和严格的负载调节能力。MAX8743电路简单，且易于补偿。

一次buck变换方案，MAX8743对高电池电压直接降压，实现尽可能高的转换效率。另外，二次变换(以更高的频率从5V系统电源降压，而不是从电池降压)能实现最小的物理尺寸。

MAX8743用于产生芯片组、DRAM、CPU I/O或其他低压系统的1V电源。MAX8743采用28引脚QSOP封装和36引脚薄型QFN封装。

应用

1.8V与2.5V I/O电源
芯片组/RAM供电，电压可低至1V
CPU核电源
笔记本电脑
