MAX1714

高速、降压型控制器,用于笔记本电脑

更多 showmore-icon

低成本、具有快速响应特性、精度为1%的电源控制器,用于下一代笔记本CPU核以及I/O供电

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 4
特性
  • 超高效率
  • 无电流检测电阻(无损ILIMIT
  • 具有100ns负载阶跃响应的快速PWM
  • 在线路和负载范围内的VOUT精度为1%
  • 2.5V/3.3V固定输出或1V至5.5V可调输出范围
  • 电池输入范围:2V至28V
  • 开关频率:200/300/450/600kHz
  • 过压保护(MAX1714A)
  • 欠压保护
  • 1.7ms数字软启动
  • 驱动大型同步整流器FET
  • 基准电压输出:2V ±1%
  • 电源良好指示器
更多细节
show more Icon

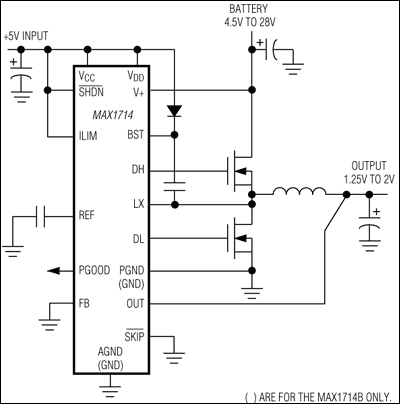

MAX1714脉冲宽度调制(PWM)控制器提供高效率、出色的瞬态响应和高直流输出精度,可满足对笔记本电脑中的高压电池进行降压的需要,以产生低压CPU内核或芯片组/RAM电源。

Maxim专有的Quick-PWM™快速响应、恒定导通时间PWM控制方案可轻松处理宽输入/输出电压比,并对负载瞬变提供100ns的“即时导通”响应,同时保持相对恒定的开关频率。

MAX1714无需传统电流模式PWM中的电流检测电阻,能够以更低的成本实现高效率。此外还能够驱动超大型同步整流器MOSFET,有助于进一步提升效率。

单级降压转换设计使这些器件能够直接对高压电池进行降压,尽可能提升效率。对于更高的开关频率,则采用两级转换设计(对+5V系统电源而不是电池进行降压),尽可能缩小设计尺寸。

MAX1714适用于CPU内核、芯片组、DRAM或其他低至1V的低压电源。MAX1714A采用20引脚QSOP封装,具有过压保护功能。MAX1714B采用无过压保护的16引脚QSOP封装。对于需要VID合规性或通过DAC控制输出电压的应用,请参考MAX1710/MAX1711数据手册。对于双输出版本,请参考MAX1715数据手册。



应用

  • 1.8V与2.5V I/O电源
  • 芯片组/RAM供电,电压可低至1V
  • CPU核电源
  • 笔记本电脑
产品模型 4

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX1714AEEP+
  • HTML
  • HTML
MAX1714AEEP+T
  • HTML
  • HTML
MAX1714BEEE+
  • HTML
  • HTML
MAX1714BEEE+T
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 3, 2023

- 2361NA

WAFER FAB

MAX1714AEEP+

量产

MAX1714AEEP+T

量产

4月 27, 2023

- 2361N1

WAFER FAB

MAX1714AEEP+

量产

MAX1714AEEP+T

量产

MAX1714BEEE+

量产

MAX1714BEEE+T

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 3, 2023

- 2361NA

arrow down

WAFER FAB

MAX1714AEEP+

量产

MAX1714AEEP+T

量产

4月 27, 2023

- 2361N1

arrow down

WAFER FAB

MAX1714AEEP+

量产

MAX1714AEEP+T

量产

MAX1714BEEE+

量产

MAX1714BEEE+T

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 2

MAX1714AEVKIT

MAX1714A评估板

zoom

MAX1714AEVKIT

MAX1714A评估板

MAX1714A评估板

特性和优点

  • 输入电压范围:+5V至+24V
  • 预设输出电压:2.5V
  • 可调输出范围:1.0V至5.5V
  • 输出电流:4A
  • 效率为94%(VOUT = 2.5V,VBATT = 7V,ILOAD = 2A)
  • 开关频率:300kHz
  • 无电流检测电阻
  • 电源良好输出
  • 薄型元件
  • 装配完成且经过测试

产品详情

MAX1714A评估套件(EV套件)演示了一个标准4A应用电路。该DC-DC转换器对高压电池和/或AC适配器进行降压,产生准确的低压轨,用作芯片组、DRAM和其他低压电源。对于高达12A的更大电流应用,请参阅MAX1714A数据手册。

MAX1714A评估套件在+5V至+24V电池输入范围内提供2.5V输出电压。其输出电流高达4A,效率超过90%,同时以300kHz的开关频率工作,并具有出色的线路和负载瞬态响应。

该评估套件是一款装配完成且经过测试的电路板。通过改变反馈电阻R1和R2,它还可用于评估1.0V至5.5V范围内的其他输出电压。



应用

  • 1.8V与2.5V I/O电源
  • 芯片组/RAM供电,电压可低至1V
  • CPU核电源
  • 笔记本电脑

MAX1714BEVKIT

MAX1714B评估板

zoom

MAX1714BEVKIT

MAX1714B评估板

MAX1714B评估板

特性和优点

  • 输入电压范围:+4.5V至+24V
  • 预设输出电压:2.5V
  • 可调输出范围:1.0V至5.5V
  • 输出电流:4A
  • 效率为94%(VOUT = 2.5V,VBATT = 7V,ILOAD = 2A)
  • 开关频率:300kHz
  • 无电流检测电阻
  • 电源良好输出
  • 16引脚QSOP封装
  • 薄型元件
  • 装配完成且经过测试

产品详情

MAX1714B评估套件(EV套件)演示了一个标准4A应用电路。该DC-DC转换器对高压电池和/或AC适配器进行降压,产生准确的低压轨,用作芯片组、动态随机存取存储器(DRAM)和其他低压电源。

MAX1714B评估套件在+4.5V至+24V电池输入范围内提供2.5V输出电压。其输出电流高达4A,效率超过90%,同时以300kHz的开关频率工作,并具有出色的线路和负载瞬态响应。

该评估套件是一款装配完成且经过测试的电路板。通过改变反馈电阻R1和R2,它还可用于评估1.0V至5.5V范围内的其他输出电压。



应用

  • 1.8V与2.5V I/O电源
  • 芯片组/RAM供电,电压可低至1V
  • CPU核电源
  • 笔记本电脑
