MAX1791

量产

高效率、10引脚µMAX、降压型控制器，用于笔记本电脑

数据手册 (Rev. 1)

产品选型表

产品模型: 2

Viewing:

概述

高工作频率(300kHz)
无电流检测电阻
准确限流
整个线路范围内和连续导通期间的总直流误差为±1%
双模固定输出
- 1.8V/2.5V/可调(MAX1762)
- 3.3V/5.0V/可调(MAX1791)
输出调节范围：0.5V至5.5V
输入范围：5V至20V
自动轻负载跳脉冲工作模式
PWM信号按需自由运行
Foldback Mode™ UVLO
PFET/NFET同步降压
25mA时线性稳压器输出为4.65V
关断电流：5µA
静态电源电流：230µA
10引脚µMAX封装

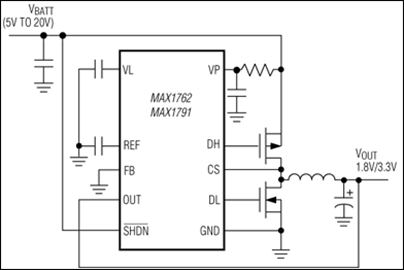

MAX1762/MAX1791 PWM降压型控制器提供高效率、出色的瞬态响应和高直流输出精度，可满足对笔记本电脑和PDA中的高压电池进行降压的需要，以产生低压CPU内核、I/O和芯片组RAM电源。

Maxim专有的Quick-PWM^™脉宽调制器是一种具有输入前馈、自由运行的恒定导通时间类型。其具有高工作频率(300kHz)，支持在小型笔记本电脑和智能手机等PC板面积非常关键的应用中使用小型外部元件。PWM工作模式适用于重负载条件，在较轻负载时会自动切换到跳脉冲工作模式。外部高侧p沟道和低侧n沟道MOSFET无需自举元件。MAX1762/MAX1791设计简单，易于补偿，不像传统的固定频率电流模式PWM那样具有噪声敏感性。

这些器件无需传统电流模式PWM中的电流检测电阻，能够以更低的成本实现高效率。此外还能够驱动同步整流器MOSFET，有助于进一步提升效率。MAX1762/MAX1791采用10引脚µMAX^®封装，为每个器件提供两个固定电压(Dual Mode^™)，即1.8V/2.5V/可调(MAX1762)和3.3V/5.0V/可笑(MAX1791)。

应用

双向寻呼器
模拟蜂窝电话
数字蜂窝电话
数码相机
笔记本电脑

产品模型: 2

参考资料

数据手册 2

MAX1762-MAX1791: High-Efficiency, 10-Pin µMAX, Step-Down Controllers for Notebooks Data Sheet (Rev.1) 05/16/2006

2453: 高效率、10引脚µMAX、降压型控制器，用于笔记本电脑 Data Sheet 01/01/1900

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
MAX1791EUB+	Micro-MAX, Thin Shrink Small-Outline	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
MAX1791EUB+T	Micro-MAX, Thin Shrink Small-Outline	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

9月 19, 2018 - 1753N ASSEMBLY
		pcn_1753n
MAX1791EUB+	量产
MAX1791EUB+T	量产

这是最新版本的数据手册

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型	产品周期	描述
开关稳压器和控制器 8
MAX1630	过期	多输出、低噪声电源控制器，用于笔记本电脑
MAX1631	不推荐用于新设计	适用于笔记本电脑的多输出、低噪声电源控制器
MAX1632	不推荐用于新设计	适用于笔记本电脑的多输出、低噪声电源控制器
MAX1633	过期	多输出、低噪声电源控制器，用于笔记本电脑

MAX1634	不推荐用于新设计	多输出、低噪声电源控制器，用于笔记本电脑
MAX1635	过期	多输出、低噪声电源控制器，用于笔记本电脑
MAX1714	量产	高速、降压型控制器，用于笔记本电脑
MAX1761	量产	小型、双路、高效率buck控制器，用于笔记本电脑

评估套件

MAX1791、MAX1762评估板

立即购买更多内容

特性和优点

无电流检测电阻
输入电压范围：+5V至+20V
3.3V或5V预设输出电压(MAX1791)
1.8V或2.5V预设输出电压(MAX1762)
可调输出电压（1.25V至5.5V，外部分压器）
输出电流：2A
开关频率：300kHz
IC关断电流：5µA
10引脚µMAX®封装
薄型元件
表贴结构
装配完成且经过测试

产品详情

MAX1791评估套件（EV套件）演示了一个标准2A应用电路。该DC-DC转换器对高压电池和/或AC适配器进行降压，产生准确的低压轨，用作笔记本电脑和PDA中的芯片组、I/O和其他低压电源。

MAX1791评估套件在+5V至+20V电池输入范围内提供3.3V输出电压。其输出电流高达2A，效率超过90%。该评估套件以300kHz的开关频率工作，并具有出色的线路和负载瞬态响应。

该评估套件是一款装配完成且经过测试的电路板。通过改变反馈电阻R1和R2，它还可用于评估1.25V至5.5V范围内的其他输出电压。该评估套件还可用于评估MAX1762（1.8V或2.5V输出电压）。

应用

1.8V/2.5V逻辑和I/O电源
数码相机
手持终端
笔记本电脑
PDA
智能电话
亚笔记本电脑
