MAX8664

量产

低成本、双输出、降压型控制器，提供快速瞬变响应

成本最低的双输出稳压器，适用于各种应用

数据手册 (Rev. 0)
产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 在整个负载、输入电压范围内，输出精度为±0.8%
  • 4.5V至28V单电源工作
  • 可简单补偿任意类型的输出电容
  • 内置6.5V稳压器用于栅极驱动
  • 集成boost二极管
  • 0.6V至0.9 x VIN可调输出
  • 数字软启动降低浪涌电流
  • 100kHz至1MHz可调开关频率
  • 180°错相工作减小输入纹波电流
  • 过流和过压保护
  • 外部基准输入用于第二个控制器
  • 预偏置启动功能

MAX8664双输出PWM控制器为低成本、高性能解决方案，适用于需要双电源的系统。该器件提供两路180°错相工作的独立输出以使输入纹波电流最小，从而降低了对电容的需求。内置驱动器可驱动外部MOSFET为每路提供25A输出电流。MAX8664工作于4.5V至28V输入电压范围，每通道可产生0.6V至90%输入电压的输出。在整个负载、输入电压和工作温度范围内，总输出调节误差小于±0.8%。

MAX8664工作于100kHz至1MHz范围可调的固定开关频率。内置boost二极管减少了外部元件数量。数字软启动消除了启动时的浪涌电流。第二路输出具有可选的外部REFIN2，可简化跟踪电源应用。每路输出都可源出和吸收电流，使得该器件非常适合DDR应用。

MAX8664采用Maxim专有的峰值电压模式控制结构，在负载或输入电压瞬变期间提供极佳的瞬态响应。该结构可简单的采用两个电阻和一个电容配合任何类型的输出电容实现稳定工作。快速瞬态响应需要较小的输出电容，从而降低系统总成本。MAX8664B在故障条件下同时闭锁关断两个控制器；MAX8664A在其中一个控制器出现故障时，允许另一个控制器继续工作。

应用

  • ASIC/CPU/DSP电源
  • 台式机和笔记本PC
  • 图形卡
  • 网络电源
  • POL电源
  • 打印机电源
  • 机顶盒电源
MAX8664
低成本、双输出、降压型控制器，提供快速瞬变响应

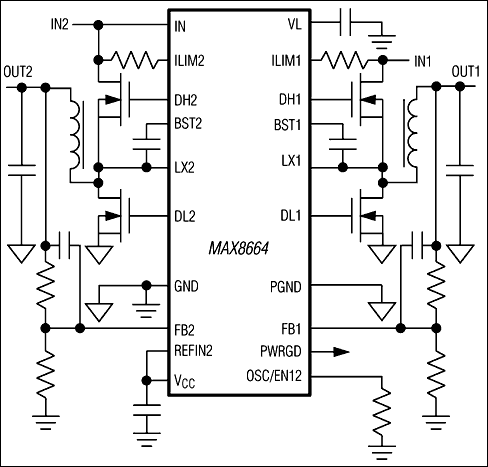

MAX8664：典型工作电路
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 2

可靠性数据 1

用户手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型 产品周期 描述
开关稳压器和控制器 4
MAX5066
量产 可配置的单/双路输出、同步buck控制器，支持大电流应用
MAX8538
量产 双路同步buck控制器，用于负载点、跟踪和DDR存储器供电
MAX1858
量产 双路、180°异相、PWM降压型控制器，带有电源顺序控制及POR
MAX1858A
最后购买期限 双路、180°异相工作的buck控制器，具有排序/预偏置启动和POR
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

评估套件

MAX8664EVKIT

MAX8664A和MAX8664B评估板

立即购买 更多内容

特性和优点

  • 整个负载和电源范围内输出精度为±0.8%
  • 工作于10.8V至13.2V单电源
  • OUT1提供2.5V、8A输出
  • OUT2提供1.8V、8A输出
  • 数字软启动降低浪涌电流
  • 180°错相工作降低输入纹波电流
  • 过流和过压保护
  • 外部基准输入用于第二个控制器
  • 预偏置开启工作
  • 完全安装并经过测试

产品详情

MAX8664评估板(EV kit)是经过完全安装和测试的电路板，用于评估MAX8664A/MAX8664B双输出降压控制器。MAX8664评估板工作于600kHz开关频率，针对10.8V至13.2V电源电压进行优化。评估板稍做修改即可工作于4.5V低电压。2个降压输出在2.5V的OUT1和1.8V的OUT2分别输出高达8A电流。可以选择配置OUT2的排序或跟踪功能。评估板安装了MAX8664A (独立的故障响应)，无需改变其它元件即可将其替换成MAX8664B (联合的故障响应)。

应用

  • ASIC/CPU/DSP电源
  • 台式机和笔记本PC
  • 图形卡
  • 网络电源
  • POL电源
  • 打印机电源
  • 机顶盒电源
MAX8664EVKIT
MAX8664A和MAX8664B评估板
