概览
优势和特点
- 4.75V至5.5V或5V至28V输入电压范围
- 双路输出同步buck控制器
- 可配置为两路独立输出或单路输出
- 每路能提供高达25A的输出电流
- 平均电流模式控制具有精确的限流
- 180°异相工作模式减小了输入滤波电容的尺寸
- 并联工作模式下,可限制反向吸入电流
- 每路输出电压在0.61V至5.5V间可调
- 独立的可编程自适应电压定位
- 每相开关频率可编程,范围为100kHz至1MHz
- 振荡器频率可同步至200kHz至2MHz
- 打嗝模式过流保护
- 过热关断
- 热增强型28引脚TSSOP封装,可耗散1.9W功率
- 工作在-40°C至+85°C或-40°C至+125°C温度范围
产品详情

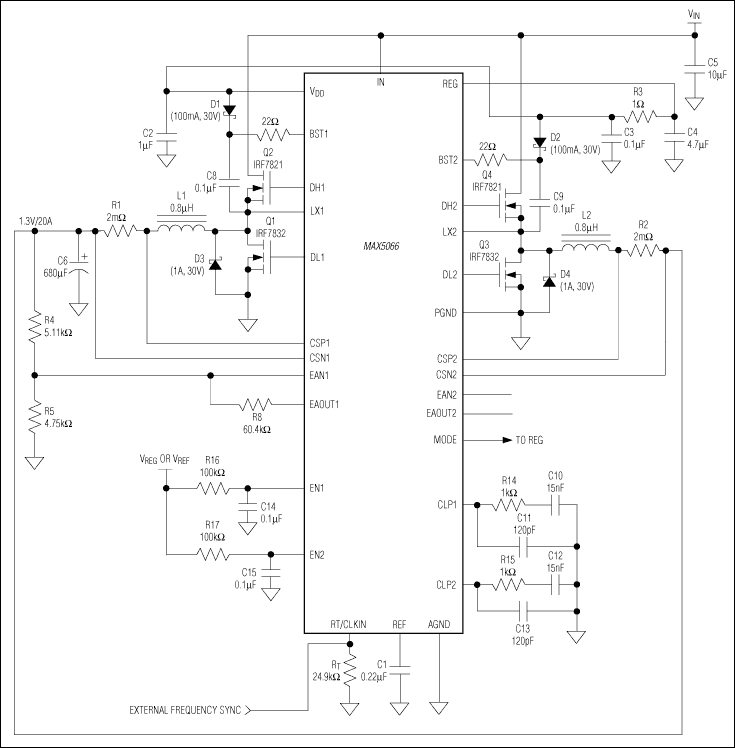

MAX5066是双相、可配置的单路或双路输出buck控制器,输入电压范围为4.75V至5.5V或5V至28V。MAX5066每相设计为180°工作模式。通过模式引脚可设置为双路输出电源,或将两相连接在一起实现单路输出、大电流电源。MAX5066的每一路输出通道可驱动n沟道MOSFET,并能提供大于25A的负载电流。MAX5066采用平均电流控制模式,每相的开关频率高达1MHz,两相之间为180°异相工作模式。异相工作模式大大降低了双相、单路输出电压应用中的输入电容纹波电流和输出电压纹波。每路buck调节器输出都具有高性能的电流和电压误差放大器,可为实现最优的输出滤波器L-C取值和瞬态响应提供补偿。
MAX5066提供两路使能输入,具有精确的导通门限,可实现两路输出电压的排序。该器件的开关频率可通过外部电阻编程设置,范围为100kHz至1MHz。MAX5066可与外部时钟同步。每路输出电压在0.61V至5.5V范围内可调。此外,该器件还包括热关断、“打嗝模式”短路保护功能。在需要快速瞬态响应或精确输出电压调节的应用中,可采用带自适应电压定位的MAX5066。
MAX5066采用热增强型28引脚TSSOP封装,能够耗散1.9W功率。该器件可工作在-40°C至+85°C扩展级或-40°C至+125°C汽车级温度范围。
应用
- 图形卡
- 高端台式计算机
- 网络系统
- 负载点大电流/高密度
- RAID系统
- 电信系统DC-DC调节器
