概览
优势和特点
- 单相同步驱动器
- 高达24V (最大)输入电压
- 工作温度中关断模式下0.1µA (典型)静态电流
- 0.5Ω/1.0Ω/0.7Ω/1.3Ω ROUT驱动器
- 12ns (典型)传输延迟
- 3000pF负载下，11ns (典型)的上升/下降时间
- 自适应“死区时间”及用户可编程延迟模式
- TDFN封装时工作达2MHz
- µMAX封装时工作达1.2MHz
- 使能功能
- TTL和CMOS兼容的逻辑输入
- 采用节省空间的薄型DFN封装
产品详情

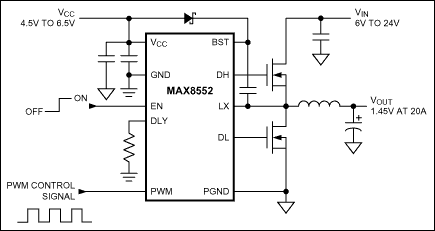

MAX8552为高度集成的单片MOSFET驱动器，可驱动单或多相同步buck转换器应用中的一对功率MOSFET，提供每相高达30A的输出电流。MAX8552简化了多相系统中的PCB设计，特别是三相或更多相系统。可达24V的高输入电压允许MAX8552应用在台式机、笔记本或服务器中。每个MOSFET驱动器能够驱动3000pF的容性负载，达到仅12ns的传输延迟以及11ns (典型)的上升和下降时间，使MAX8552尤其适合于高频系统应用。
用户可编程的先断后合电路防止电流直通，尽可能地提供转换效率。在功耗敏感的便携式应用中，使能输入允许关断整个驱动器(<1µA典型情况)。PWM控制输入电平与TTL和CMOS逻辑电平兼容。MAX8552连同MAX8524或MAX8525多相控制器一起，提供灵活的2、3、4、6或8相CPU内核电压电源。
MAX8552采用节省空间的10引脚TDFN或µMAX封装，工作在-40°C至+85°C的温度范围内。
应用
- 台式计算机、笔记本电脑和服务器
- 多相降压转换器
- 处理器核电压稳压器
- 开关电源
- 稳压器模块(VRM)
