MAX77751

3.15A USB Type-C单节Li+电池自主充电器

更多 showmore-icon

业界首款内部集成USB Type-C检测的自主充电器

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 高达16V的电压保护
  • 13.7V最大输入工作电压
  • 3.15A最大充电电流
  • 6A放电电流保护
  • 无需固件或数据通信介入
  • 集成USB检测
    • CC检测,支持USB Type-C
    • BC1.2检测,支持传统SDP、DCP和CDP
    • 自动输入限流配置
    • 带自适应输入限流(AICL)的输入电压调节
  • 高达5.1V、1.5A的反向升压电路
  • 可通过引脚控制全部功能
    • 电阻可配置快充电流
    • 电阻可配置浮充电流
    • ENBST引脚使能和禁止反向升压
    • STAT引脚指示充电状态
    • INOKB引脚指示输入电源就绪(POK)
    • ITOPOFF引脚终止充电
  • 集成电池真关断FET
  • 3mm x 3mm、24引脚FC2QFN封装
更多细节
show more Icon

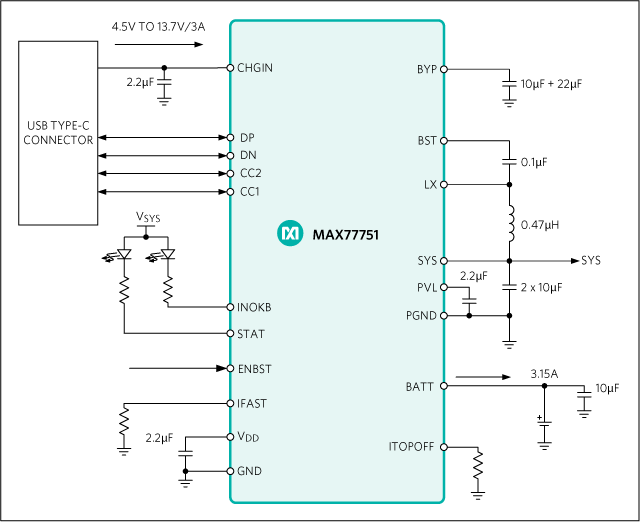

MAX77751为标准、3.15A充电器,带有集成USB Type-C® CC检测和反向升压能力。可利用电阻轻松配置快速充电电流和浮充电流门限。MAX77751工作在4.5V至13.7V输入电压范围,最大输入限流3A。IC也可执行自适应输入限流(AICL)功能,通过减小输入电流稳定输入电压,防止驱动能力较低的适配器发生电压跌落或折返。

MAX77751的USB Type-C的配置通道(CC)检测引脚可自动检测USB Type-C电源以及输入限流配置。为兼容各种传统USB以及专用适配器,IC也可以通过D+和D-引脚支持BC1.2检测。插入USB端口时,IC自动执行CC检测和BC1.2检测,无需任何软件控制。

IC集成反向升压(boost)电路,输出高达5.1V、1.5A,可通过ENBST引脚控制使能。STAT引脚指示充电状态,INOKB引脚指示有效输入电压。通过拉低ITOPOFF引脚终止充电。

MAX77751内部带有智能电源选择器(Smart Power Selector™)和电池真断开FET,控制电池充电和放电,并在发生故障时断开电池。MAX77751有多个版本,支持终止电压为4.1V至4.5V的各种锂离子电池。IC采用3mm x 3mm、0.4mm焊距、24引脚FC2QFN封装,非常适合低成本PCB装配。

应用

  • 移动支付销售终端(mPOS)
  • 便携式医疗设备
  • 无线耳机
  • GPS跟踪器
  • 可穿戴设备充电座
  • 移动电源
  • 移动路由器

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX77751AEFG+
  • HTML
  • HTML
MAX77751AEFG+T
  • HTML
  • HTML
MAX77751BEFG+
  • HTML
  • HTML
MAX77751BEFG+T
  • HTML
  • HTML
MAX77751CEFG+
  • HTML
  • HTML
MAX77751CEFG+T
  • HTML
  • HTML
MAX77751DEFG+
  • HTML
  • HTML
MAX77751DEFG+T
  • HTML
  • HTML
MAX77751FEFG+
  • HTML
  • HTML
MAX77751FEFG+T
  • HTML
  • HTML
MAX77751GEFG+
  • HTML
  • HTML
MAX77751GEFG+T
  • HTML
  • HTML
MAX77751HEFG+
  • HTML
  • HTML
MAX77751HEFG+T
  • HTML
  • HTML
MAX77751JEFG+
  • HTML
  • HTML
MAX77751JEFG+T
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 2

reference details image

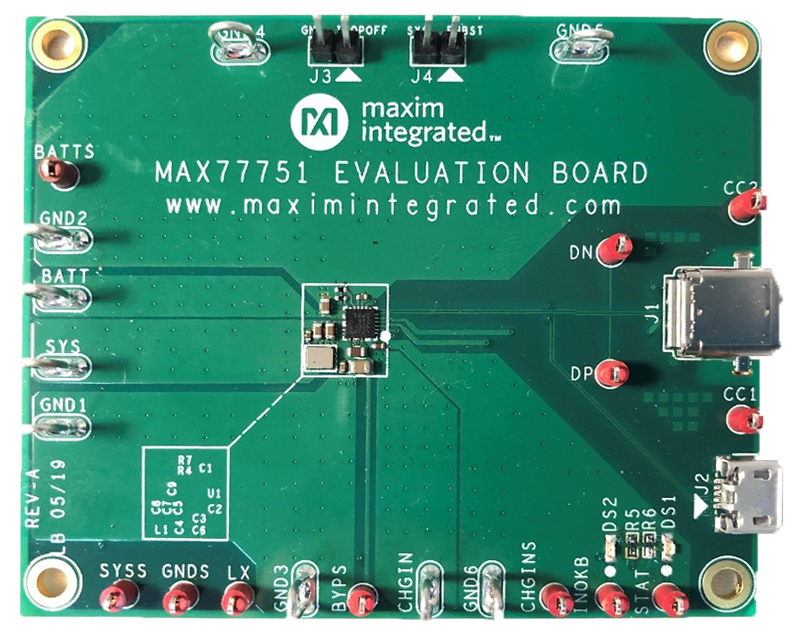

MAX77751FEVKIT

MAX77751评估套件

zoom

MAX77751FEVKIT

MAX77751评估套件

MAX77751评估套件

特性和优点

  • 保护高达16V
  • 最大输入工作电压:14V
  • 最大充电电流:3.15A
  • 6A放电电流保护
  • 无需固件或通信介入
  • 集成USB检测
    • 集成CC检测,支持USB Type-C
    • 集成BC1.2检测,支持传统SDP、DCP和CDP
    • 自动输入限流配置
  • 带自适应输入限流(AICL)的输入电压调节
  • 反向升压功能高达5.1V、1.5A
  • 所有功能通过引脚控制
    • 快速充电电流可通过电阻配置
    • 补充充电电流可通过电阻配置
    • 通过ENBST引脚使能和禁用反向升压
    • 通过STAT引脚指示充电状态
    • 通过INOKB引脚指示输入电源正常(POK)
    • 通过ITOPOFF引脚禁用充电
  • 集成电源路径
  • 集成电池真关断FET
  • 经过验证的PCB布局
  • 装配完成且经过测试

产品详情

MAX77751评估套件(EV套件)是装配完成且经过测试的印刷电路板(PCB),用于演示独立的3.15A USB Type-C®自主充电器MAX77751。

该评估套件是一款具有自主配置功能的开关模式充电器和Smart Power Selector。MAX77751可在4.5V至14V输入电压范围内工作,快速充电电流高达3.15A,最大输入限流值为3A。

该评估套件具有USB Type-C Cc检测功能,电池充电性能符合USB电池充电规范修订版1.2 (BC1.2)的要求,输入插入时进行专有的适配器检测,并且能够自动将充电器输入限流值配置为输入源的最大允许电流。

MAX77751具有通过ENBST引脚使能的反向升压功能,支持向CHGIN输出5.1V/1.5A。



应用

  • null
  • null
  • null
  • null
  • 便携式医疗设备
  • null
  • null
reference details image

MAX77751CEVKIT

MAX77751评估套件

zoom

MAX77751CEVKIT

MAX77751评估套件

MAX77751评估套件

特性和优点

  • 保护高达16V
  • 最大输入工作电压:14V
  • 最大充电电流:3.15A
  • 6A放电电流保护
  • 无需固件或通信介入
  • 集成USB检测
    • 集成CC检测,支持USB Type-C
    • 集成BC1.2检测,支持传统SDP、DCP和CDP
    • 自动输入限流配置
  • 带自适应输入限流(AICL)的输入电压调节
  • 反向升压功能高达5.1V、1.5A
  • 所有功能通过引脚控制
    • 快速充电电流可通过电阻配置
    • 补充充电电流可通过电阻配置
    • 通过ENBST引脚使能和禁用反向升压
    • 通过STAT引脚指示充电状态
    • 通过INOKB引脚指示输入电源正常(POK)
    • 通过ITOPOFF引脚禁用充电
  • 集成电源路径
  • 集成电池真关断FET
  • 经过验证的PCB布局
  • 装配完成且经过测试

产品详情

MAX77751评估套件(EV套件)是装配完成且经过测试的印刷电路板(PCB),用于演示独立的3.15A USB Type-C®自主充电器MAX77751。

该评估套件是一款具有自主配置功能的开关模式充电器和Smart Power Selector。MAX77751可在4.5V至14V输入电压范围内工作,快速充电电流高达3.15A,最大输入限流值为3A。

该评估套件具有USB Type-C Cc检测功能,电池充电性能符合USB电池充电规范修订版1.2 (BC1.2)的要求,输入插入时进行专有的适配器检测,并且能够自动将充电器输入限流值配置为输入源的最大允许电流。

MAX77751具有通过ENBST引脚使能的反向升压功能,支持向CHGIN输出5.1V/1.5A。



应用

  • 可穿戴设备的充电盒
  • GPS跟踪器
  • 移动销售点(mPOS)终端
  • 移动路由器
  • 便携式医疗设备
  • 移动电源
  • 无线耳机
参考电路

参考电路 1

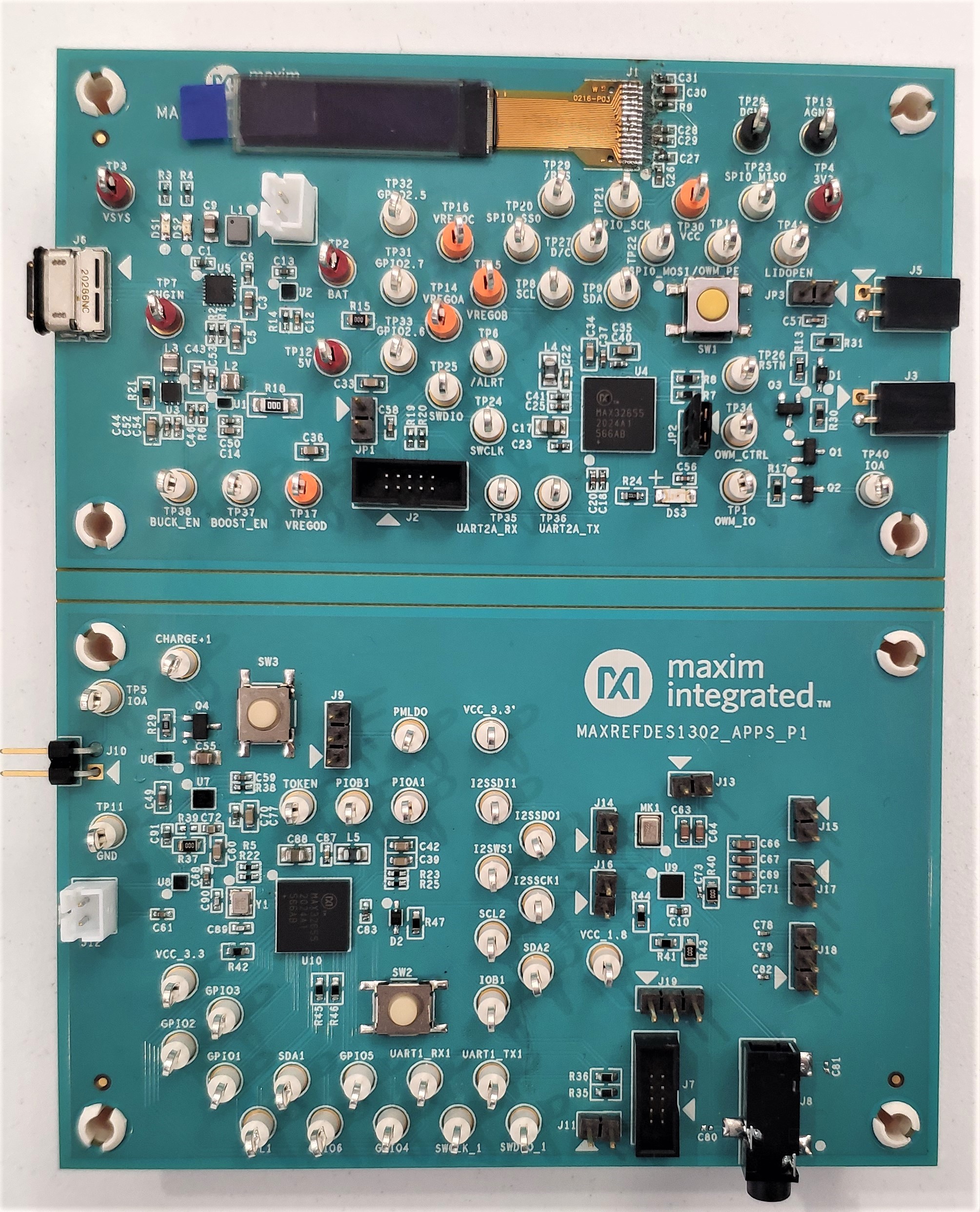

MAXREFDES1302

Analog Devices 1-Wire True Wireless Stereo (TWS) Cradle and Earbuds
