MAX77818

双路输入、电源通路、3A开关模式充电器,带电量计

更多 showmore-icon

业内效率最高的开关模式充电器,方案尺寸较小,3.87mm x 3.61mm WLP封装

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 智能电源通路、双路输入开关模式充电器
    • 高达13.4V工作电压/承受16V/4A (CHGIN)
    • 高达6V工作电压/1.26A (WCIN)
    • 反向漏电流保护
    • 反向升压,高达5.1V/1.5A (OTG)
    • 集成低损耗FET,实现3A充电/4.5A放电
    • 5V/4.35V时的峰值效率为95.6%
    • 带保护的全功能充电器
    • 温度调节和JEITA兼容
  • ModelGauge m5电量计
    • 剩余工作时间及充满所需时间预测
    • 高精度电池容量(SOC)和剩余工作时间读数
      • 温度、老化和放电率补偿
      • 无需校准
      • 集成FET电流检测
      • 不需要空、满或空闲状态信息即可保证高精度
    • 低静态电流(IQ)
  • 两路高压输入LDO
  • I2C串行接口
  • 72焊球、3.867mm x 3.608mm、0.4mm焊球间距、WLP封装
更多细节
show more Icon

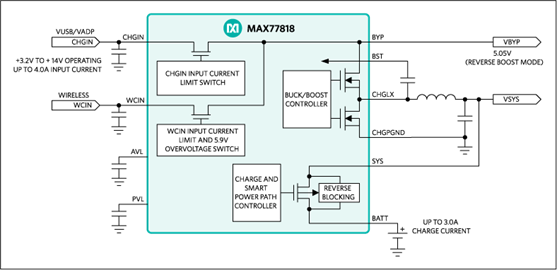

MAX77818将高性能3A开关充电器和专有的ModelGauge™ m5电量计集成于节省空间的WLP封装,是USB供电便携式设备的理想选择。智能电源通路充电器支持两路输入,带有反向阻塞和USB-OTG,集成全部功率开关,工作在较高开关频率,具有高效率,支持利用较小外部元件实现低热设计。Maxim ModelGauge m5算法既有库仑计出色的短期高精度、高线性度特性,又具有电压电量计优异的长期稳定性,而温度补偿还提供业内领先的计量精度。器件也集成两个高压输入LDO,可通过I2C接口灵活编程。

应用

  • 蓝牙耳机
  • 手持式设备
  • 工业PC
  • 物联网(IoT)
  • 便携式医疗设备
  • 智能家居、传感器
  • 可穿戴、智能手表
  • 无线扬声器

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX77818EWZ+
  • HTML
  • HTML
MAX77818EWZ+T
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

3月 1, 2022

- 2259

TEST

MAX77818EWZ+

量产

MAX77818EWZ+T

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

3月 1, 2022

- 2259

arrow down

TEST

MAX77818EWZ+

量产

MAX77818EWZ+T

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

MAX77818EVSYS

MAX77818评估系统

zoom

MAX77818EVSYS

MAX77818评估系统

MAX77818评估系统

特性和优点

  • 演示12VCHGIN,、3A充电
  • 演示MG5电量计性能
  • 演示双路输入充电
  • 演示OTG模式
  • 评估MAX77818的细节表现

产品详情

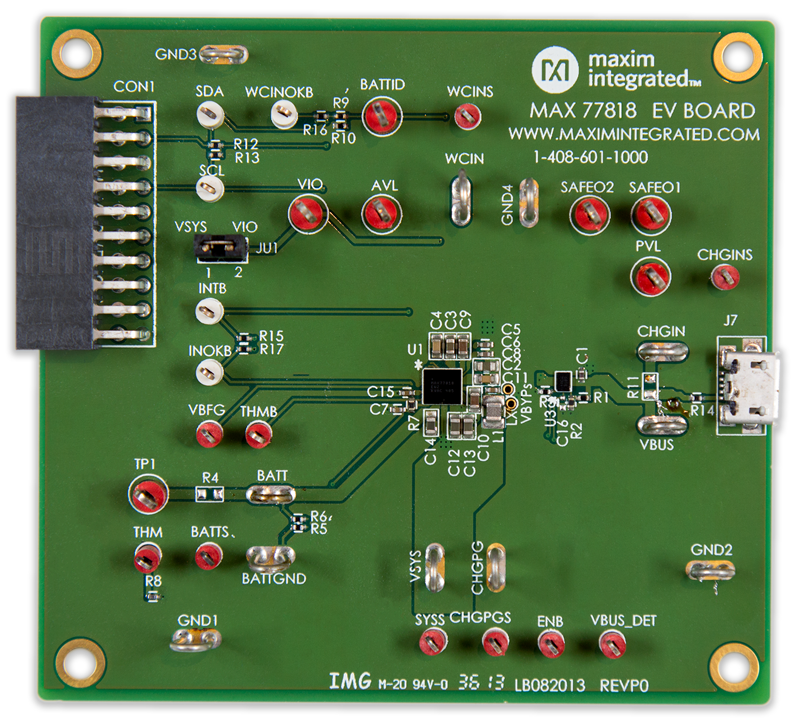

MAX77818评估系统(EV system)包括MAX77818评估板(EV kit)和配套Maxim MINIQUSB接口板。

MAX77818评估板为完全安装并经过测试的印刷电路板,演示MAX77818。IC包含12V输入和3A输出开关模式充电器。

Maxim MINIQUSB接口板允许IBM兼容PC利用其USB端口仿真I2C 2线接口。Windows XP®/Windows® 7软件为熟悉MAX77818的特性提供用户友好的界面。菜单驱动的程序提供带有控制按钮的图形用户界面。

参考电路

参考电路 1

maxrefdes96 figure 1

Single-Battery Charger and Fuel Gauge with Boost for Arduino Platforms
