MAX77734

推荐用于新设计

带电源路径充电器的超低功耗微型PMIC，适用于小型Li+和150mA LDO

具有安全充电和低噪声LDO的高度集成电源解决方案，适用于可听戴设备和物联网应用

数据手册 (Rev. 6) 产品选型表

产品模型: 10

Viewing:

产品详情

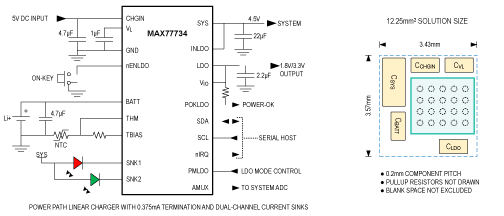

延长电池寿命
- 200nA出厂运输模式，延长保质期
- 关断电流：500nA
- LDO使能时的静态电流：4.5µA
- 充电器为电池充电后可轻松使用
线性充电器针对小尺寸电池进行了优化
- 快速充电电流：7.5mA至300mA
- 电池调节电压：3.6V至4.6V
- 提供准确的终止电流，低至0.375mA
- Maxim的Smart Power Selector™提供即时启动功能
- 用于安全充电的JEITA电池温度监控器
高度集成
- 150mA LDO具有电源良好输出
- 双通道电流吸收器用于LED
- 模拟多路复用器用于电源监控
- 看门狗定时器
- 通过按键输入实现LDO使能和手动复位
小尺寸
- 2.23mm x 1.97mm（最高处为0.5mm）WLP封装
- 20引脚、0.4mm间距、4 x 5阵列封装

产品模型: 10

参考资料

数据手册 1

MAX77734: Ultra-Low Power Tiny PMIC with Power Path Charger for Small Li+ and 150mA LDO Data Sheet (Rev.6) 05/26/2023

可靠性数据 1

MAX77734 Reliability Data 01/12/2023

用户手册 1

UG-6464: MAX77734 I²C-Compatible Serial Interface Implementation Guide 09/18/2017

设计笔记 1

Design Note 57: Can You Hear Me Now? Extend the Life of Your Hearable Device 10/06/2023

技术文章 2

如何设计电池充电速度快4倍的安全可穿戴设备 10/25/2023

How to Design a Safe Wearable Device with 4× Faster Battery Charging 10/25/2023

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
MAX77734BENP+	Wafer-Level Package 5x4 Bump, Full Array	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX77734BENP+T	Wafer-Level Package 5x4 Bump, Full Array	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX77734CENP+	Wafer-Level Package 5x4 Bump, Full Array	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX77734CENP+T	Wafer-Level Package 5x4 Bump, Full Array	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX77734GENP+	Wafer-Level Package 5x4 Bump, Full Array	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX77734GENP+T	Wafer-Level Package 5x4 Bump, Full Array	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX77734MENP+	Wafer-Level Package 5x4 Bump, Full Array	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX77734MENP+T	Wafer-Level Package 5x4 Bump, Full Array	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX77734QENP+	Wafer-Level Package 5x4 Bump, Full Array	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX77734QENP+T	Wafer-Level Package 5x4 Bump, Full Array	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

11月 16, 2020 - 2103 TEST
		pcn_2103
MAX77734BENP+	量产
MAX77734BENP+T	量产
6月 3, 2019 - 1925 WAFER FAB
		pcn_1925
MAX77734BENP+	量产
MAX77734BENP+T	量产
MAX77734CENP+	量产
MAX77734CENP+T	量产
MAX77734GENP+T	量产
MAX77734QENP+T	量产
2月 21, 2025 - 2453N ASSEMBLY
		pcn_2453n
MAX77734CENP+	量产
MAX77734CENP+T	量产
MAX77734GENP+	量产
MAX77734GENP+T	量产

这是最新版本的数据手册

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型	产品周期	描述
电池充电器IC 1
MAX77650	量产	超低功耗PMIC集成了3输出SIMO和充电器，优化用于小型Li+电池供电产品
电池监控器和电量计 1
MAX17055	量产	采用ModelGauge m5 EZ算法的7µA 1节电池电量表

工具及仿真模型

软件开发 1

MAX77734 Evaluation Kit Software, 1.0.1

评估套件

schematic 1

MAX77734评估套件

立即购买更多内容

特性和优点

易于使用

GUI驱动I²C接口
板载热敏电阻
红光/绿光LED
装配完成并经过全面测试

仿真系统加载

LDO板载电子负载
电子负载具有稳态、瞬态和随机模式

演示端到端模拟多路复用器实现方案

板载ADC

评估按钮和滑块开关的按键选项

产品详情

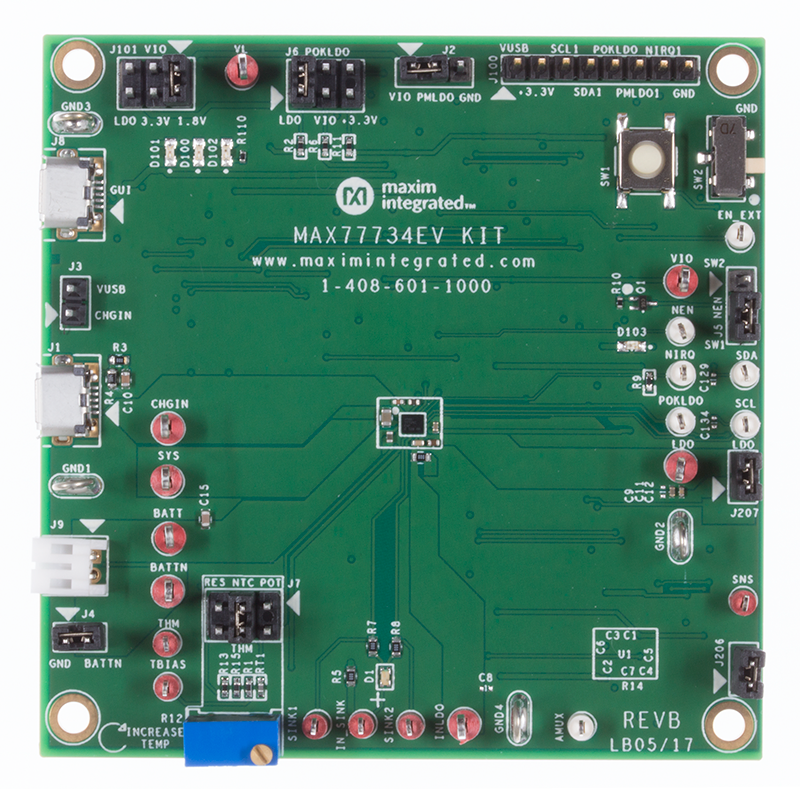

MAX77734评估套件（EV套件）是一款装配完成且经过测试的印刷电路板(PCB)，用于演示MAX77734。该评估套件可轻松评估MAX77734的各种特性，包括线性充电器、线性稳压器、模拟多路复用器、电流吸收器和I²C接口。
