MAX77860

USB Type-C、3A、开关模式Buck充电器,具有集成CC检测、反向升压和ADC

更多 showmore-icon

业界首款带有集成CC检测和BC1.2检测的USB Type-C充电器,易于设计,采用小型封装

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 单路输入开关模式充电器
    • 高达14V保护
    • 4.0V至13.5V输入工作电压范围
    • 带有D+/D-充电器检测的开关充电器
    • 高达4.0A输入限流值,具有自适应输入限流(AICL)
    • 高达3.15A电池充电限流值
    • 可选外部检测电阻
    • CC、CV和管芯温度控制
    • 支持USB-OTG反向升压,高达1.5A限流值
    • 主/从机充电能力,高达6A充电电流
    • 集成电池真关断FET
    • 额定值高达9ARMS,放电电流限值(可编程)
  • USB Type-C检测
    • 集成VCONN开关
    • CC引脚
    • D+/D-检测,支持USB HVDCP
    • 支持BC 1.2
  • 一个Safeout LDO
  • I2C兼容接口
更多细节
show more Icon

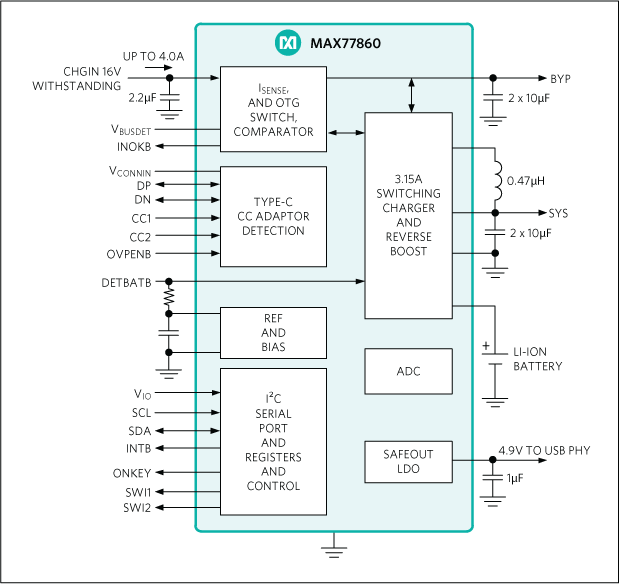

MAX77860为高性能单路输入开关模式充电器,具有USB Type-C CC检测能力,以及反向升压能力和Safeout LDO。

该开关模式电池充电器具有两个集成开关,提供小电感和电容尺寸、可编程电池充电电流,是智能电话、IoT设备及其他锂离子电池供电便携性电子设备的理想选择。充电器具有单路输入,支持USB和高压适配器。器件支持BC 1.2规范USB Type-C CC检测,且芯片中集成电源通路开关。连接至适配器/USB的所有MAX77860电路均具有高达14V的输入过压保护。USB-OTG输出提供真负载断开,并利用可调节输出限流值提供保护。器件的输入限流值高达4.0A,能够以高达3.15A电流对单节电池充电。配置为反向升压模式时,IC无需附加电感为USB-OTG附件供电。开关充电器设计有特殊的CC、CV和管芯温度调节算法,以及I2C可编程设置,支持较宽范围的电池尺寸和系统负载。片上ADC有助于监测充电输入电压/电流、电池电压、充电/放电电流和电池温度。

MAX77860通过I2C 3.0兼容串口通信,包括双向串行数据线(SDA)和串行时钟线(SCL)。IC采用3.9mm x 4.0mm、81焊球(9 x 9 array)、0.4mm焊距、晶圆级封装(WLP)。

应用

  • USB Type-C充电,支持单节锂离子电池应用
  • 移动销售终端
  • 便携式医疗设备
  • 便携式工业设备

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX77860EWG+
  • HTML
  • HTML
MAX77860EWG+T
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

MAX77860EVKIT

MAX77860 评估套件

zoom

MAX77860EVKIT

MAX77860 评估套件

MAX77860 评估套件

特性和优点

  • 评估MAX77860单路输入开关模式充电器
  • 演示4.0V至13.5V输入工作电压范围
  • 演示USB Type-C充电,最高3.15A电流
  • 演示适配器检测
  • 演示USB-OTG功能
  • 已装配并经过测试
  • I2C串行接口

产品详情

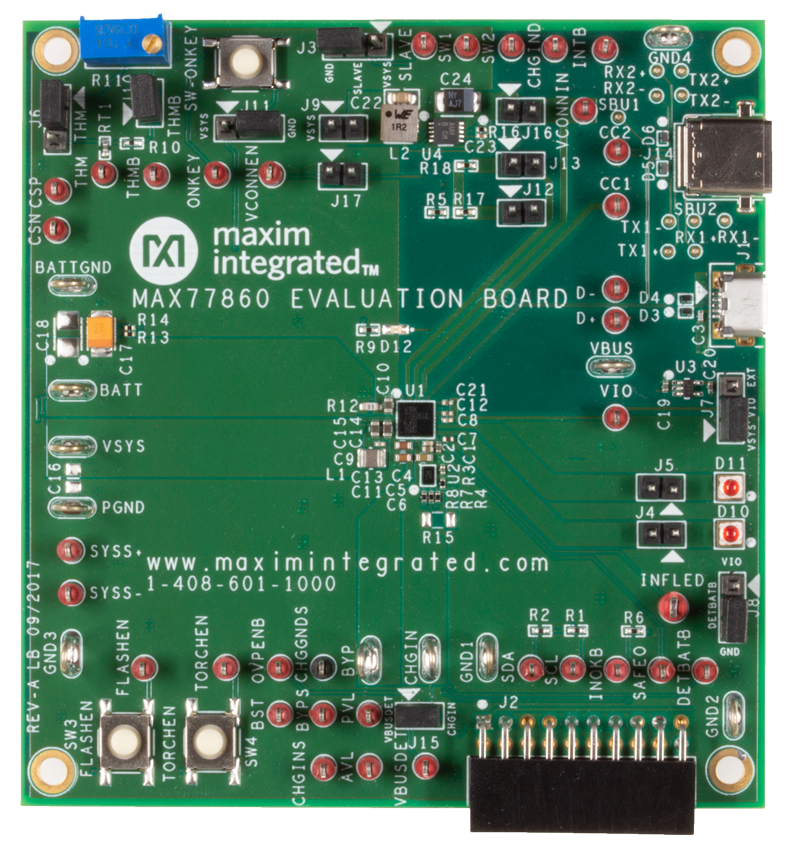

MAX77860评估系统(EV系统)为完全装配并经过测试的表贴印刷电路板(PCB),用于演示单路输入开关模式电池充电器,器件具有USB Type-C CC检测和充电能力,以及反向升压能力和安全LDO。

MAX77860评估系统包括集成电路(IC)评估板,带有I2C接口和MINIQUSB通信器件。提供配合评估系统使用的Windows®图形用户界面(GUI)软件,可以从Maxim网站的MAX77860产品页下载。评估套件GUI软件要求Windows 7或更高版本的Windows操作系统。

应用

  • 移动销售终端
  • 便携式工业设备
  • 便携式医疗设备
  • USB Type-C充电,支持单节锂离子电池应用
