MAX77757

支持JEITA的3.15A USB Type-C自动充电器,适用于1节锂离子/LiFePO4电池

更多 showmore-icon

支持JEITA的USB Type-C自动充电器

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 保护高达16V
  • 最大输入工作电压:13.7V
  • 最大充电电流:3.15A
  • 6A放电电流保护
    • 无需固件或通信介入
    • 集成CC检测,支持USB Type-C
    • 集成BC1.2检测,支持传统SDP、DCP、CDP和DCD超时
    • 集成USB检测,支持常见的专有充电器类型
    • 自动输入限流配置
    • 带自适应输入限流(AICL)的输入电压调节
  • 反向升压功能高达5.1V、1.5A
  • 终端电压
    • 锂离子和锂聚合物电池为4.1V至4.5V
    • 磷酸铁锂电池为3.6V/3.7V
  • 安全
    • 充电安全定时器
    • NTC热敏电阻符合JEITA要求(MAX77757J)
    • 使用NTC热敏电阻(MAX77757H)以热/冷方式停止充电
    • 热关断
  • 所有功能通过引脚控制
    • 快速充电电流可通过电阻配置
    • 通过ENBST引脚使能和禁用反向升压
    • 通过STAT引脚指示充电状态
    • 通过INOKB引脚指示输入电源正常
    • 通过THM引脚禁用充电
  • 集成电源路径
  • 集成电池真关断FET
  • 3mm x 3mm、24引脚FC2QFN封装
更多细节
show more Icon

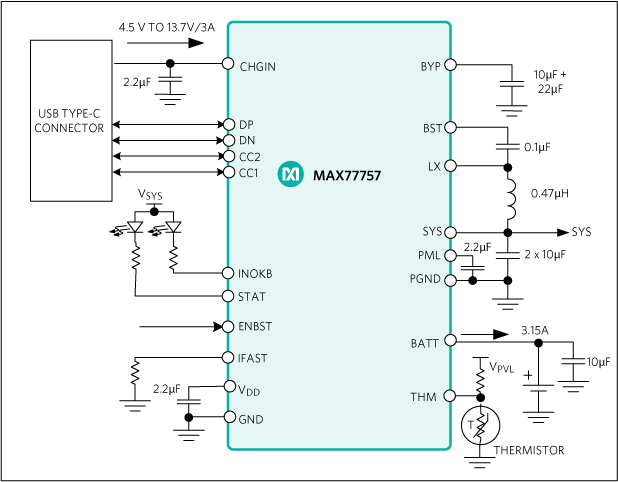

MAX77757是一款独立的3.15A充电器,集成USB Type-C®CC检测功能,符合JEITA规范,并支持反向升压功能。通过电阻可轻松配置快速充电电流。MAX77757的输入电压范围为4.5V至13.7V,最大输入限流为3A。该IC还实现了自适应输入电流限制(AICL)功能,通过降低输入电流来调节输入电压,以防止薄弱的适配器出现电压崩溃或折返。

MAX77757上的USB Type-C配置通道(CC)检测引脚可实现自动USB Type-C电源检测和输入限流配置。为了支持各种传统USB类型和专用适配器,该IC还使用D+和D-引脚集成了BC1.2检测功能。USB插头一插入,IC就会自动运行CC引脚和BC1.2检测,无需任何软件控制。

该IC还提供高达5.1V和1.5A的反向升压功能,可通过ENBST引脚使能。STAT引脚指示充电状态,而INOKB引脚指示有效的输入电压。通过拉低THM引脚,可停止充电。

MAX77757配备Smart Power Selector和电池真关断FET以控制电池的充电和放电或在发生故障时将电池隔离。MAX77757提供多种版本,以支持具有不同充电终止电压(4.1V至4.5V)的锂离子电池。它还具有用于磷酸铁锂电池的3.6V充电终止电压选项。该IC采用3mm x 3mm、0.4mm间距、24引脚FC2QFN封装,适合低成本的PCB装配。



应用

  • 移动支付销售终端(mPOS)
  • 便携式医疗设备
  • 无线耳机
  • GPS跟踪器
  • 可穿戴设备充电座
  • 移动电源
  • 移动路由器

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX77757HEFG360+
  • HTML
  • HTML
MAX77757HEFG360+T
  • HTML
  • HTML
MAX77757HEFG370+
  • HTML
  • HTML
MAX77757HEFG370+T
  • HTML
  • HTML
MAX77757JEFG420+
  • HTML
  • HTML
MAX77757JEFG420+T
  • HTML
  • HTML
MAX77757JEFG435+
  • HTML
  • HTML
MAX77757JEFG435+T
  • HTML
  • HTML
MAX77757JEFG440+
  • HTML
  • HTML
MAX77757JEFG440+T
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

3月 30, 2022

- 2265

ASSEMBLY

MAX77757HEFG360+

量产

MAX77757HEFG370+

量产

MAX77757JEFG420+

量产

MAX77757JEFG420+T

量产

MAX77757JEFG435+

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

3月 30, 2022

- 2265

arrow down

ASSEMBLY

MAX77757HEFG360+

量产

MAX77757HEFG370+

量产

MAX77757JEFG420+

量产

MAX77757JEFG420+T

量产

MAX77757JEFG435+

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 3

MAX77757JEVKIT435

MAX77757评估套件

zoom

MAX77757JEVKIT435

MAX77757评估套件

MAX77757评估套件

特性和优点

  • 保护高达16V
  • 最大输入工作电压:13.7V
  • 最大充电电流:3.15A
  • 6A放电电流保护
  • 无需固件或通信介入
  • 集成USB检测
    • 集成CC检测,支持USB Type-C
    • 集成BC1.2检测,支持传统SDP、DCP和CDP
    • 自动输入限流配置
  • 带自适应输入限流(AICL)的输入电压调节
  • 反向升压功能高达5.1V、1.5A
  • 终端电压
    • 锂离子和锂聚合物电池为4.1V至4.5V
    • 磷酸铁锂电池为3.6V/3.7V
  • 安全
    • 充电安全定时器
    • NTC热敏电阻符合JEITA要求(MAX77757J)
    • 使用NTC热敏电阻(MAX77757H)以热/冷方式停止充电
    • 热关断
  • 所有功能通过引脚控制
    • 快速充电电流可通过电阻配置
    • 通过ENBST引脚使能和禁用反向升压
    • 通过STAT引脚指示充电状态
    • 通过INOKB引脚指示输入电源正常(POK)
    • 通过THM引脚禁用充电
  • 集成电源路径
  • 集成电池真关断FET
  • 经过验证的PCB布局
  • 装配完成且经过测试

产品详情

MAX77757评估套件(EV套件)是装配完成且经过测试的印刷电路板(PCB),用于演示符合JEITA规范的独立3.15A USB Type-C®自主充电器MAX77757。

MAX77757可在4.5V至13.7V输入电压范围内工作,快速充电电流高达3.15A,最大输入限流值为3A。MAX77757提供多种版本,以支持具有不同充电终止电压(4.1V至4.5V)的锂离子电池。它还具有用于磷酸铁锂电池的3.6V充电终止电压选项。

该评估套件具有USB Type-C Cc检测功能,电池充电性能符合USB电池充电规范修订版1.2 (BC1.2)的要求,输入插入时进行专有的适配器检测,并且能够自动将充电器输入限流值配置为输入源的最大允许电流。

MAX77757具有通过ENBST引脚使能的反向升压功能,支持向CHGIN输出5.1V/1.5A。该评估套件通过可变电阻和热敏电阻演示JEITA合规性。



应用

  • 可穿戴设备的充电盒
  • GPS跟踪器
  • 移动销售点(mPOS)终端
  • 移动路由器
  • 便携式医疗设备
  • 移动电源
  • 无线耳机

MAX77757JEVKIT420

MAX77757评估套件

zoom

MAX77757JEVKIT420

MAX77757评估套件

MAX77757评估套件

特性和优点

  • 保护高达16V
  • 最大输入工作电压:13.7V
  • 最大充电电流:3.15A
  • 6A放电电流保护
  • 无需固件或通信介入
  • 集成USB检测
    • 集成CC检测,支持USB Type-C
    • 集成BC1.2检测,支持传统SDP、DCP和CDP
    • 自动输入限流配置
  • 带自适应输入限流(AICL)的输入电压调节
  • 反向升压功能高达5.1V、1.5A
  • 终端电压
    • 锂离子和锂聚合物电池为4.1V至4.5V
    • 磷酸铁锂电池为3.6V/3.7V
  • 安全
    • 充电安全定时器
    • NTC热敏电阻符合JEITA要求(MAX77757J)
    • 使用NTC热敏电阻(MAX77757H)以热/冷方式停止充电
    • 热关断
  • 所有功能通过引脚控制
    • 快速充电电流可通过电阻配置
    • 通过ENBST引脚使能和禁用反向升压
    • 通过STAT引脚指示充电状态
    • 通过INOKB引脚指示输入电源正常(POK)
    • 通过THM引脚禁用充电
  • 集成电源路径
  • 集成电池真关断FET
  • 经过验证的PCB布局
  • 装配完成且经过测试

产品详情

MAX77757评估套件(EV套件)是装配完成且经过测试的印刷电路板(PCB),用于演示符合JEITA规范的独立3.15A USB Type-C®自主充电器MAX77757。

MAX77757可在4.5V至13.7V输入电压范围内工作,快速充电电流高达3.15A,最大输入限流值为3A。MAX77757提供多种版本,以支持具有不同充电终止电压(4.1V至4.5V)的锂离子电池。它还具有用于磷酸铁锂电池的3.6V充电终止电压选项。

该评估套件具有USB Type-C Cc检测功能,电池充电性能符合USB电池充电规范修订版1.2 (BC1.2)的要求,输入插入时进行专有的适配器检测,并且能够自动将充电器输入限流值配置为输入源的最大允许电流。

MAX77757具有通过ENBST引脚使能的反向升压功能,支持向CHGIN输出5.1V/1.5A。该评估套件通过可变电阻和热敏电阻演示JEITA合规性。



应用

  • 可穿戴设备的充电盒
  • GPS跟踪器
  • 移动销售点(mPOS)终端
  • 移动路由器
  • 便携式医疗设备
  • 移动电源
  • 无线耳机

MAX77757HEVKIT360

MAX77757 评估套件

zoom

MAX77757HEVKIT360

MAX77757 评估套件

MAX77757 评估套件

特性和优点

  • 保护高达16V
  • 最大输入工作电压:13.7V
  • 最大充电电流:3.15A
  • 6A放电电流保护
  • 无需固件或通信介入
  • 集成USB检测
    • 集成CC检测,支持USB Type-C
    • 集成BC1.2检测,支持传统SDP、DCP和CDP
    • 自动输入限流配置
  • 带自适应输入限流(AICL)的输入电压调节
  • 反向升压功能高达5.1V、1.5A
  • 终端电压
    • 锂离子和锂聚合物电池为4.1V至4.5V
    • 磷酸铁锂电池为3.6V/3.7V
  • 安全
    • 充电安全定时器
    • NTC热敏电阻符合JEITA要求(MAX77757J)
    • 使用NTC热敏电阻(MAX77757H)以热/冷方式停止充电
    • 热关断
  • 所有功能通过引脚控制
    • 快速充电电流可通过电阻配置
    • 通过ENBST引脚使能和禁用反向升压
    • 通过STAT引脚指示充电状态
    • 通过INOKB引脚指示输入电源正常(POK)
    • 通过THM引脚禁用充电
  • 集成电源路径
  • 集成电池真关断FET
  • 经过验证的PCB布局
  • 装配完成且经过测试

产品详情

MAX77757评估套件(EV套件)是装配完成且经过测试的印刷电路板(PCB),用于演示符合JEITA规范的独立3.15A USB Type-C®自主充电器MAX77757。

MAX77757可在4.5V至13.7V输入电压范围内工作,快速充电电流高达3.15A,最大输入限流值为3A。MAX77757提供多种版本,以支持具有不同充电终止电压(4.1V至4.5V)的锂离子电池。它还具有用于磷酸铁锂电池的3.6V充电终止电压选项。

该评估套件具有USB Type-C Cc检测功能,电池充电性能符合USB电池充电规范修订版1.2 (BC1.2)的要求,输入插入时进行专有的适配器检测,并且能够自动将充电器输入限流值配置为输入源的最大允许电流。

MAX77757具有通过ENBST引脚使能的反向升压功能,支持向CHGIN输出5.1V/1.5A。该评估套件通过可变电阻和热敏电阻演示JEITA合规性。



应用

  • 可穿戴设备的充电盒
  • GPS跟踪器
  • 移动销售点(mPOS)终端
  • 移动路由器
  • 便携式医疗设备
  • 移动电源
  • 无线耳机
