概览

优势和特点

  • 单电感多输出(SIMO)延长电池寿命
    • 300nA关断电流
    • 3.0µA工作静态电流(3路SIMO通道打开)
    • 提高总体系统效率的同时减小尺寸
    • 保证稳压的同时没有压差,优于传统降压调节器
    • 无缝升/降压操作
  • 小尺寸、高效电源方案
    • SIMO调节器提供三路独立通道
    • 2.7V至5.5V输入电压范围,使用单节锂离子电池
    • 0.8V至5.25V输出电压范围(表1)
    • 灵活的电源排序
    • 按键输入,支持硬件使能
    • 复位输出
    • 小尺寸
      • 2.75mm x 2.15mm (最大高度为0.7mm) WLP封装
      • 30焊球、0.4mm焊球间距、6 x 5阵列
      • 15.2mm2总方案尺寸

产品详情

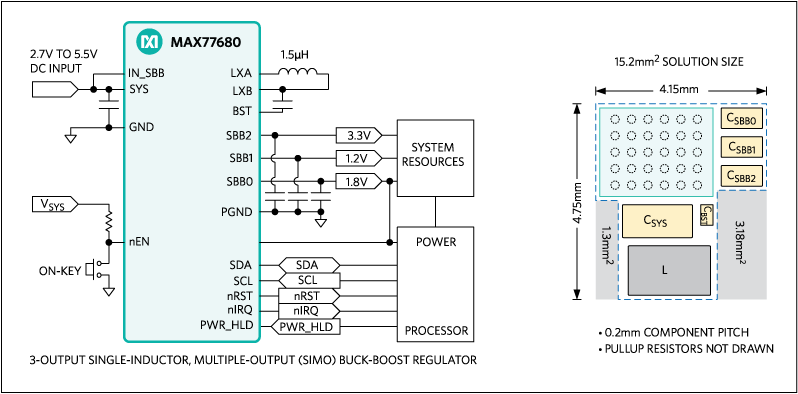

MAX77680/MAX77681为3通道单电感多输出(SIMO)升/降压调节器,可调节三路独立的电压轨,静态电流(IQ)仅为3µA。SIMO通过代替效率较低的LDO,延长电池寿命,同时其效率可与传统的单路输出buck转换器相媲美。

SIMO工作在2.7V至5.5V输入电源范围。输出可在0.8V至5.25V范围独立编程,取决于定购选项。每路输出均为升/降压,可在升压和降压操作之间无缝隙转换。SIMO可支持>300mA的负载电流(1.8VOUT、3.7VIN)。

器件集成灵活的电源排序器(FPS),可控制每路输出的上电/关断顺序。默认输出电压和排序可由工厂编程。可通过I2C串行接口进一步配置器件。

MAX77680/MAX77681采用30焊球晶圆级封装(WLP)。方案总尺寸仅为15.5mm2。关于带LDO和电池充电器的相似产品,请参考MAX77650数据手册。

应用

  • 运动摄像机、可穿戴/随身摄像机
  • 耳戴式设备:蓝牙耳机和耳塞
  • 低功耗物联网(IoT)设备
  • 可穿戴设备:健身、健康和活动监测仪

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

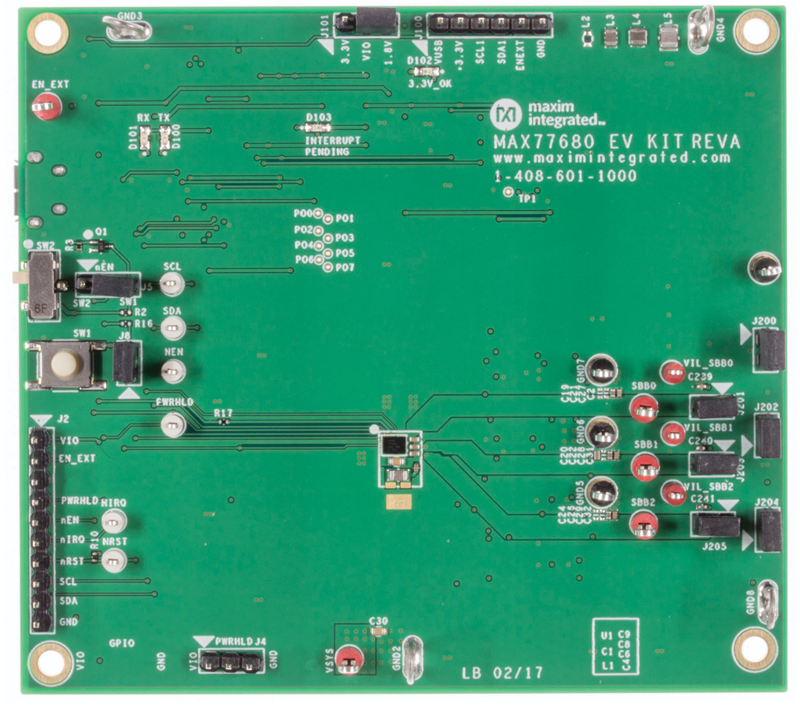

评估套件 (2)
