MAX20812

双路输出6A、3MHz、2.7V至16V降压型开关稳压器

更多 showmore-icon

利用单个封装内的两个超快微型稳压器来缩小设计尺寸

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 功率密度高,元件数量少
    • 双路输出或双相操作
    • 单电源操作,并集成LDO用于偏置生成
    • 可选2.5V至5.5V外部偏置,实现更高效率
    • 3.5mm x 4.6mm、21引脚FC2QFN紧凑型封装
    • 内部补偿
  • 宽工作范围
    • 输入电压范围:2.7V至16V
    • 输出电压范围:0.5V至5.8V
    • 可配置开关频率:500kHz至3MHz
    • 结温范围:–40°C至+125°C
    • 通过3个引脚绑定可编程引脚来选择不同配置
    • 每个输出都有独立的使能和电源良好指示
  • 优化的性能和效率
    • 峰值效率:92.5%(VDDH = 12V、VOUT = 1.8V、fSW = 1MHz)
    • 交错式180°错相工作
    • 可选AMS可改善负载瞬态
    • 可选DCM可提高轻负载效率
    • 主动电流均衡支持双相操作(仅适用于MAX20812)
更多细节
show more Icon

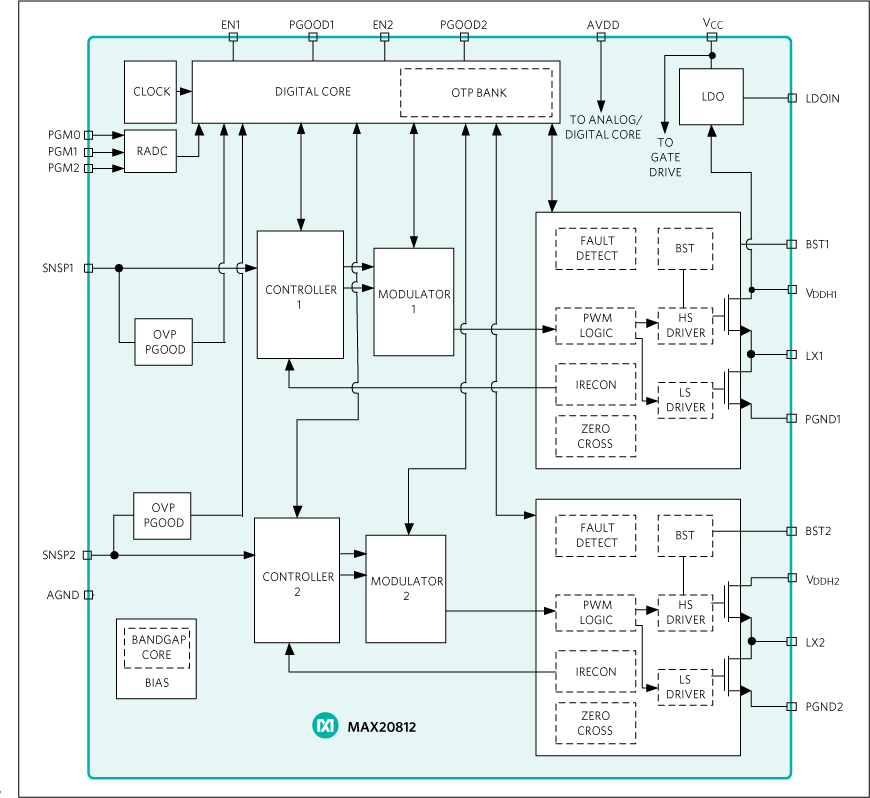

MAX20812/MAX20812T是一款完全集成式双路输出高效降压型DC-DC开关稳压器。这些稳压器可以采用2.7V至16V输入电源,支持0.5V至5.8V输出调节范围,每路输出提供最高6A负载电流。采用MAX20812,两个输出可以并联成为一个单路输出、双相稳压器,从而支持高达12A的负载电流。

该器件的开关频率可在500kHz至3.0MHz之间进行配置,并能够优化解决方案的尺寸和性能设计。

MAX20812/MAX20812T使用固定频率电流模式控制,支持内部补偿。双路开关稳压器以180°错相运行。MAX20812采用可选的先进调制方案(AMS)来提供更高的动态负载瞬变性能。该器件还采用可选的断续导电模式(DCM)操作来提高轻负载效率。可以通过将引脚绑定电阻从PGM_引脚连接到地来选择操作设置和可配置功能。

MAX20812/MAX20812T有一个内部1.8V LDO输出,为栅极驱动器(VCC)和内部电路(AVDD)供电。该器件还包含可选的LDO输入引脚(LDOIN),可以连接2.5V至5.5V偏置输入电源来实现更高效率。

MAX20812/MAX20812T集成了多种保护功能,包括正负过流保护、输出过压保护和过温保护,可确保设计稳定可靠。

MAX20812/MAX20812T采用紧凑型3.5mm x 4.6mm FC2QFN封装,支持-40°C至+125°C结温。MAX20812封装顶部开放,MAX20812T封装顶部闭合。

应用

  • 数据中心电源
  • 通信设备
  • 网络设备
  • 服务器和存储
  • 负载点稳压器

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX20812AFH+
  • HTML
  • HTML
MAX20812AFH+T
  • HTML
  • HTML
MAX20812TAFH+
  • HTML
  • HTML
MAX20812TAFH+T
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 8, 2020

- 2034

ASSEMBLY

MAX20812AFH+

量产

MAX20812AFH+T

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 8, 2020

- 2034

arrow down

ASSEMBLY

MAX20812AFH+

量产

MAX20812AFH+T

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

MAX20812EVKIT

MAX20812评估套件

zoom

MAX20812EVKIT

MAX20812评估套件

MAX20812评估套件

特性和优点

  • 输入电压范围:2.7V至16V
  • 输出电压范围:0.5V至5.8V
  • 高效率和电源密度
  • 元件数量少
  • 双输出或单输出双相操作
  • 优化性能
  • 经过验证的PCB布局
  • 装配完成且经过测试

产品详情

MAX20812评估套件(EV套件)是一款参考平台,用于评估MAX20812——一款双输出、低成本、全集成、高效的小型降压DC-DC开关稳压器IC。该IC采用21引脚3.5mm x 4.6mm FC2QFN封装,间距为0.5mm。该评估套件的每路输出可提供高达6A的负载电流。两个输出可以并联成为一个单路输出双相稳压器,从而支持高达12A的负载电流。更多信息参见MAX20812 IC数据手册。

该评估套件包含装配完成且经过测试的MAX20812 PCB。包含跳线引脚、测试点和输入/输出连接器,以在广泛的应用中实现灵活性和便利性。



应用

  • 通信设备
  • FPGA/DSP/MCU的I/O引脚
  • 存储器VDDQ
  • 网络设备
  • 负载点稳压器
  • 服务器和存储设备
  • μP芯片组
