MAX20499D

推荐新设计使用

车用单个16A/12A降压转换器

具有3V至5.5V输入电压的高效、同步降压型12A/16A转换器

数据手册 (Rev. 5) 产品选型表
产品模型
2
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 高效率DC-DC转换器
  • 高达16A的峰值输出电流
    • MAX20499C: 16A
    • MAX20499D: 12A
  • 差分远程电压检测
  • 工作电源电压范围：3.0V至5.5V
  • I2C 控制输出电压：0.5V至1.275V，步进为6.25mV
  • 出色的负载瞬态性能
  • 可编程补偿
  • 2.2MHz或1.1MHz工作频率
  • 输出电压精度：±1.5%
  • 低电平有效RESET输出
  • 电流模式、强制PWM操作
  • 过温和短路保护
  • 3.5mm x 4mm、17引脚、可湿侧面FC2QFN封装
  • -40°C至+125°C 1级汽车应用温度范围
    •
    MAX20499D
    车用单个16A/12A降压转换器

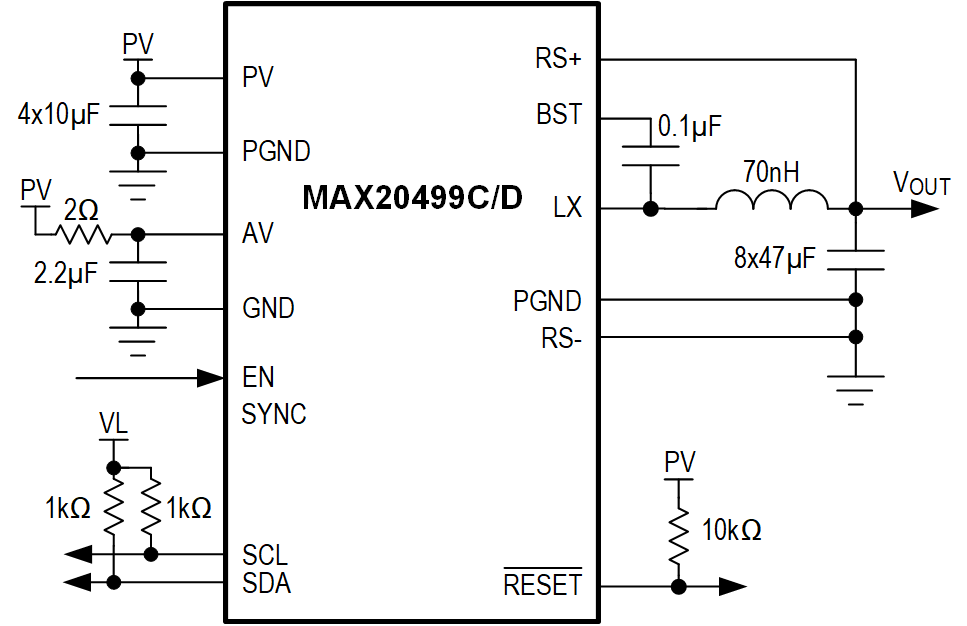

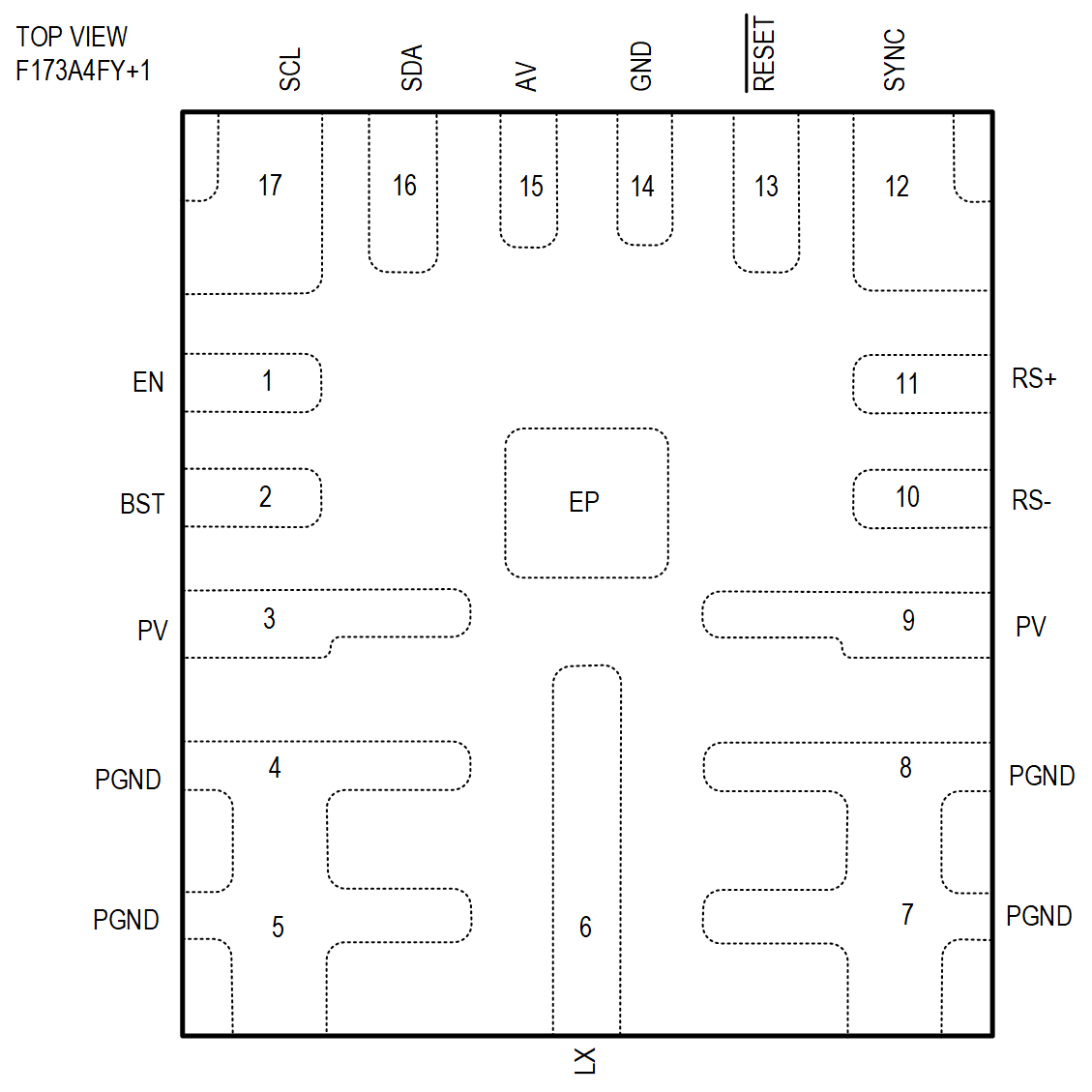

    MAX20499C-MAX20499D Simple Block Diagram MAX20499C-MAX20499C Pin Configuration
    添加至 myAnalog

    将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

    创建新项目
    提问

    参考资料

    数据手册 1

    了解更多
    添加至 myAnalog

    Add media to the Resources section of myAnalog, to an existing project or to a new project.

    创建新项目

    软件资源

    找不到您所需的软件或驱动?

    申请驱动/软件

    工具及仿真模型

    EE-Sim Power®工具 1

    EE-Sim DC-DC转换器工具可根据您的要求快速创建完整的电源设计，包括原理图、BOM（采用市售部件）、时域和频域仿真。您可以下载自定义原理图，在独立EE-Sim OASIS仿真器中进一步分析，其中采用SIMPLIS和SIMetrix SPICE引擎。

    立即开始EE-Sim

    评估套件

    MAX20499CEVKIT

    MAX20499C/MAX20499D评估套件

    立即购买 更多内容

    特性和优点

    • 高效率DC-DC转换器
    • 高达16A的峰值输出电流
    • 差分远程电压检测
    • 3V至5.5V输入电源电压
    • I2C 用户可配置
    • 出色的负载瞬态性能
    • 2.2MHz或1.1MHz工作频率
    • 波特图测量的测试点
    • 经过验证的PCB布局
    • 装配完成且经过测试

    产品详情

    MAX20499C评估套件是一款装配完成且经过测试的PCB，用于演示MAX20499C降压型稳压器的性能。MAX20499C的额定输出电流为16A。该IC采用3V至5.5V输入电源电压，可以转换提供0.5V至1.275V输出电压。

    MAX20499C采用2.2MHz固定频率脉宽调制(PWM)模式，能提供更出色的抗扰度和负载瞬态响应性能。2.2MHz工作频率支持使用全陶瓷电容，并可有效减少外部元件数量。展频调制选项可充分减少电磁辐射。集成式低RDS(ON)开关可提高重负载时的效率，并简化其布局。

    MAX20499C采用出厂预设输出电压。该I2C接口支持按照编程设置的压摆率来动态调节电压。其他功能包括可编程软启动、过流保护和过温保护。

    可以通过更换已安装的IC (U1)来评估MAX20499D。



    应用

    • 汽车ADAS系统
    • 信息娱乐系统
    • SoC内核电源
    • 使用高功率SoC的远程信息处理
    MAX20499CEVKIT
    MAX20499C/MAX20499D评估套件
