MAX20098

量产

通用36V 2.2MHz Buck控制器，具有3.5µA IQ

业界最低IQ的汽车应用同步降压型控制器，轻载时的静态电流低至3.5µA

数据手册 (Rev. 16) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 满足严格的OEM模块功耗和性能规范
  • 跳脉冲模式下静态电流为3.5µA @ VOUT = 3.3V
  • ±1%输出电压精度：5.0V/3.3V固定电压，或1V至10V可调节
  • 支持启动就绪设计
    • 3.5V至42V宽输入电源范围
  • EMI抑制特性降低对敏感无线电频段的干扰，且不影响较宽输入电压范围
    • 50ns (典型值)最小导通时间，在2.2MHz下保证利用汽车电池实现3.3V输出无跳跃操作，
    • 扩频选项
    • 频率同步输入
    • 通过电阻设定频率：220kHz至2.2MHz
  • 集成和热增强封装，节省电路板空间和成本
    • 2MHz降压型控制器
    • 电流模式控制器，带有强制连续和跳脉冲模式
    • 16引脚、侧面防潮(SW) TQFN-EP封装
    • 提供20A参考设计
  • 保护特性提高系统可靠性
    • 电源欠压锁定
    • 过热和短路保护
    • 输出过压和欠压监测
    • -40°C至+125°C 1汽车级温度范围

    • MAX20098为汽车应用2.2MHz同步降压型控制器IC，具有3.5µA IQ。器件工作在3.5V至42V输入电压，在压差条件下可运行在99%占空比。器件设计用于中至高功率的应用并且具有较宽的输入电压范围，例如汽车冷启动或引擎启停条件。

    IC的降压型控制器工作在高达2.2MHz频率，允许使用小尺寸外部元件、降低输出纹波，以及保证无AM波段干扰。开关频率可通过电阻调节(220kHz至2.2MHz)。FSYNC输入的可编程能力支持三种频率模式，优化性能：强制固定频率、超低静态电流的跳脉冲模式、外部时钟同步。IC也提供SYNC输出，支持两片控制器并行工作。IC具有工厂可编程扩频选项，支持频率调制，最大程度降低EMI干扰。

    IC具有PGOOD监测器，可监测欠压条件。保护特性包括逐周期限流和热关断保护。MAX20098工作在-40°C至+125°C汽车级温度范围。

    应用

    • 通用负载点(POL)
    • 信息娱乐系统
    • USB集线器
    MAX20098
    通用36V 2.2MHz Buck控制器，具有3.5µA IQ
    添加至 myAnalog

    将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

    创建新项目
    提问

    参考资料

    数据手册 1

    技术文章 1

    了解更多
    添加至 myAnalog

    Add media to the Resources section of myAnalog, to an existing project or to a new project.

    创建新项目

    软件资源

    找不到您所需的软件或驱动?

    申请驱动/软件

    硬件生态系统

    部分模型 产品周期 描述
    开关稳压器和控制器 1
    MAX16932
    		量产 2.2MHz、36V、双路降压器，20µA静态电流
    Modal heading
    添加至 myAnalog

    将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

    创建新项目

    工具及仿真模型

    EE-Sim Power®工具 1

    EE-Sim DC-DC转换器工具可根据您的要求快速创建完整的电源设计，包括原理图、BOM（采用市售部件）、时域和频域仿真。您可以下载自定义原理图，在独立EE-Sim OASIS仿真器中进一步分析，其中采用SIMPLIS和SIMetrix SPICE引擎。

    立即开始EE-Sim

    SIMPLIS Models 1

    评估套件

    eval board
    schematic 1

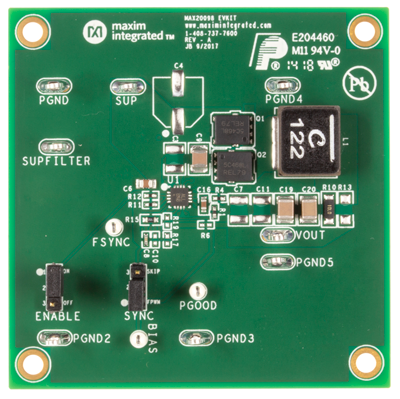

    MAX20098EVKIT

    MAX20098 评估板

    立即购买 更多内容

    特性和优点

    • 3.5V至36V输入电源范围
    • 输出电压：5V或3.3V固定，或1V至10V可调
    • 提供高达20A输出电流
    • 频率同步输入
    • 使能输入
    • 电压监测PGOOD输出
    • 经过验证的PCB布局
    • 完全装配并经过测试

    产品详情

    MAX20098评估板(EV kit)提供经过验证的设计，用于评估MAX20098汽车应用2.2MHz同步降压型转换器，器件具有3.5µA IQ。评估板PCB已安装MAX20098ATEA/VY+，提供便于评估的各种测试点和跳线。评估板输出为固定电压，很容易通过更换最少的元件进行配置。评估板默认设计可提供最高7A电流，输入电压为3.5V至36V，但可配置为提供高达20A电流。通过观测PGOOD信号，可监测输出电压质量。

    应用

    • 通用负载点(POL)
    • 信息娱乐系统
    • USB集线器
    MAX20098EVKIT
    MAX20098 评估板
    MAX20098

    参考电路

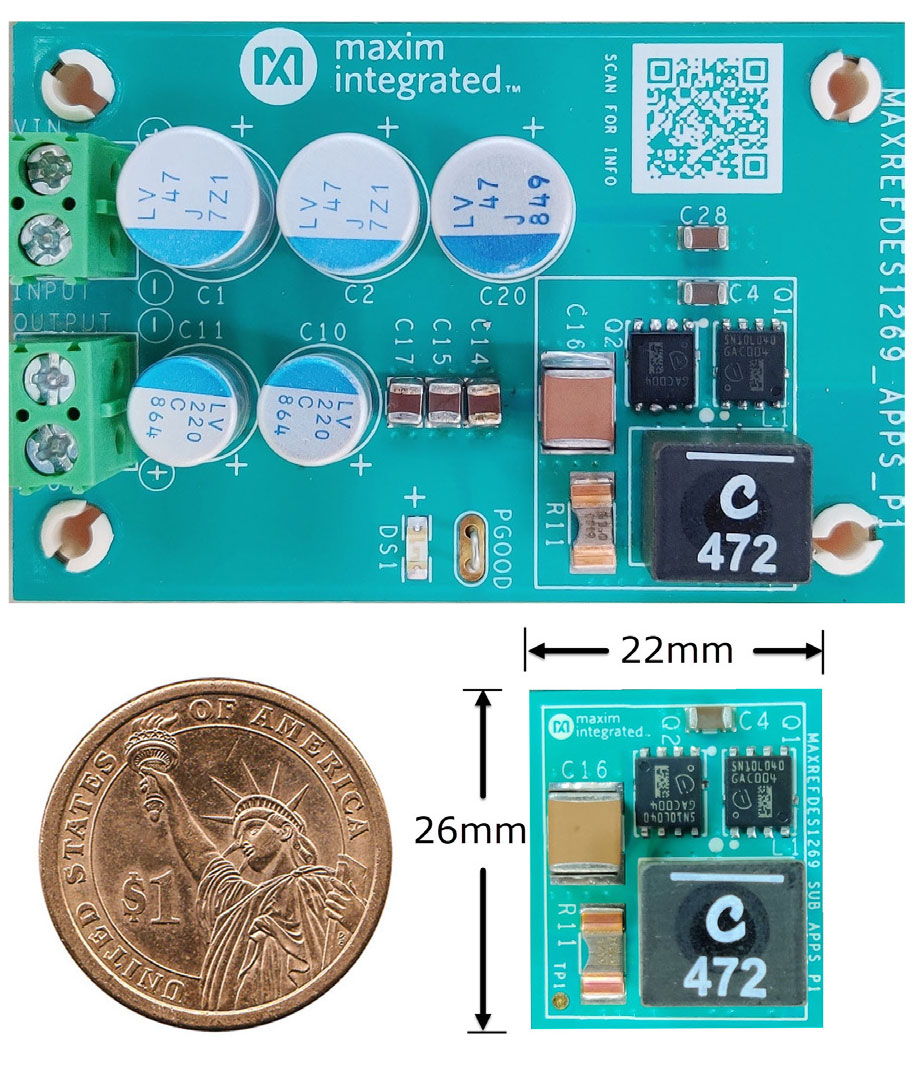

    MAXREFDES1269
    MAXREFDES1269
    MAXREFDES1269 参考设计

    5V/20A, Synchronous Step-Down Converter Using the MAX20098

    查看参考设计详情

    特性和优点

    • Efficiency = 88% at Full Load
    • Output-Voltage Ripple < 50mV across Line and Load Conditions
    • Overshoot < 150mV for 50% Load Step
    • Continuous Conduction Mode (CCM) Operation
    • Internal Soft-Start
    • Overall Solution Size = 572mm2
    MAXREFDES1269
    5V/20A, Synchronous Step-Down Converter Using the MAX20098
    MAXREFDES1269
