概览
优势和特点
- 集成FET的同步DC-DC转换器
- 3.5A输出电流能力
- 待机模式下的静态电流：3.5μA
- 小尺寸解决方案有助于节省空间
- 65ns最短导通时间
- 2.1MHz或400kHz固定工作频率选项
- 提供用于降压的3V至12V可编程输出或5V/3.3V固定选项
- 固定的3.5ms内部软启动
- 创新的电流模式控制架构可优化总电路板空间和BOM数量
- PGOOD输出和高压EN输入简化了电源时序控制
- 保护特性和工作范围是汽车应用的适宜选择
- 工作VIN范围：3V至36V
- 40V负载突降保护
- 99%占空比工作模式以实现低压差
- –40°C至+125°C汽车温度范围
- 通过AEC-Q100认证

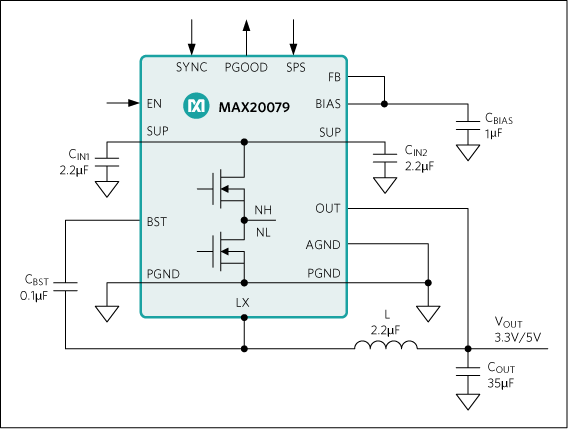

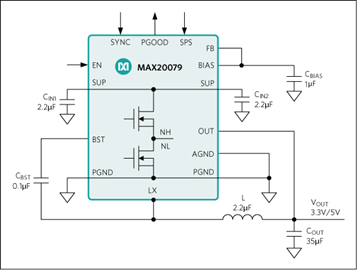

产品详情
MAX20079是一款集成了高侧和低侧开关的小型汽车级同步降压转换器。该器件可在+3V至+36V的输入电压范围内提供高达3.5A的电流，而空载时静态电流仅3.5µA。MAX20079在+6V至+18V的正常工作输入范围内以±2%的精度提供输出电压。该转换器具有65ns的超短导通时间能力，能够提供较大的输入至输出转换比。电压质量可以通过观察PGOOD信号来监测。MAX20079可以在99%占空比低压差下运行，非常适合汽车和工业应用。该IC提供固定输出电压为3.3V和5V的标准部件。此外，MAX20079可使用外部电阻分压器配置为3V至12V的输出电压。频率在内部固定为2.1MHz，因此所需外部元件数量少，同时能够减少输出纹波，并确保没有AM干扰。还提供400kHz选项以尽量降低开关损耗和提高效率。MAX20079会在轻负载条件下自动进入跳跃模式，空载时静态电流低至3.5µA。它提供引脚使能的展频调制能力，以充分减少调制频率导致的电磁辐射。
MAX20079采用小型4mm x 4mm 20引脚SW-TQFN封装，使用的外部元件非常少。智能封装布局造就了EMI性能出色的超低噪声解决方案。
应用
- 汽车
- 高电压DC-DC转换器
- 工业
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
工具及仿真模型
EE-Sim®电源工具
EE-Sim DC-DC转换器工具可根据您的要求快速创建完整的电源设计，包括原理图、BOM（采用市售部件）、时域和频域仿真。您可以下载自定义原理图，在独立EE-Sim OASIS仿真器中进一步分析，其中采用SIMPLIS和SIMetrix SPICE引擎。
配套产品推荐
MAX20079 配套产品
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| MAX20079AATP/VY+ | 材料声明 | 质量和可靠性 | 20-LFCSP_SS-4X4X0.75 | |
| MAX20079AATP/VY+T | 材料声明 | 质量和可靠性 | 20-LFCSP_SS-4X4X0.75 | |
| MAX20079BATP/VY+ | 材料声明 | 质量和可靠性 | 20-LFCSP_SS-4X4X0.75 | |
| MAX20079BATP/VY+T | 材料声明 | 质量和可靠性 | 20-LFCSP_SS-4X4X0.75 | |
| MAX20079DATP/VY+ | 材料声明 | 质量和可靠性 | 20-LFCSP_SS-4X4X0.75 | |
| MAX20079DATP/VY+T | 材料声明 | 质量和可靠性 | 20-LFCSP_SS-4X4X0.75 | |
| MAX20079EATP/VY+ | 材料声明 | 质量和可靠性 | 20-LFCSP_SS-4X4X0.75 | |
| MAX20079EATP/VY+T | 材料声明 | 质量和可靠性 | 20-LFCSP_SS-4X4X0.75 | |
| MAX20079FATP/VY+ | 材料声明 | 质量和可靠性 | 20-LFCSP_SS-4X4X0.75 | |
| MAX20079FATP/VY+T | 材料声明 | 质量和可靠性 | 20-LFCSP_SS-4X4X0.75 | |
| Wafer Fabrication Data |
