概览

优势和特点

  • 多功能、小尺寸
    • 同步750mA Boost转换器:3.8V至8.5V固定输出电压,步长为100mV。
  • 双路同步Buck转换器,电流高达3A:工厂可配置输出电压,从0.8V至3.8V,步长为25mV;电阻可调节
    • 3.0V至5.5V工作电压
    • 2.2MHz操作
    • 欠压门限为93% ±3%
    • 过压门限为107% ±3%
    • 独立的低电平有效RESET_输出
  • 高精度:±1.5%输出电压精度;Buck转换器具有良好的负载响应性能
  • 支持汽车环境的可靠性
    • 电流模式、强制PWM或跳脉冲工作模式
    • 过热和短路保护
    • 4mm × 4mm、24引脚、TQFN封装
    • -40°C至+125°C汽车级温度范围

产品详情

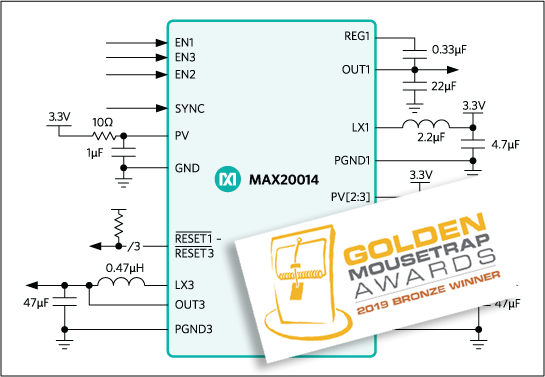

MAX20014为高效、三路输出、低压DC-DC转换器。OUT1输出将输入电压升压到高达8.5V、电流高达750mA,而两路同步降压型转换器工作在3.0V至5.5V输入电压范围,提供0.8V至3.8V输出电压,负载电流高达3A。在整个负载、电源和温度范围内,boost转换器的精度可达到±2%,buck转换器的精度可达到±1.5%。

器件可以工作在2.2MHz固定频率脉宽调制(PWM)模式,提供更好的抗噪性和负载瞬态响应;也可工作在脉冲频率调制模式(SKIP),确保轻载下的高效工作。2.2MHz工作频率允许使用全陶瓷电容,使外部元件占位面积最小化。可编程扩频调制最大程度抑制电磁辐射。相对于分立式方案,集成的低RDS(ON)开关大大提高重负载时的效率,并简化电路布局。

器件提供预设的固定输出电压,或电阻可调节输出电压。其他特性包括软启动、过流和过热保护。

应用

  • 所有汽车

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

评估套件 (1)

工具及仿真模型

EE-Sim Power®工具

EE-Sim DC-DC转换器工具可根据您的要求快速创建完整的电源设计,包括原理图、BOM(采用市售部件)、时域和频域仿真。您可以下载自定义原理图,在独立EE-Sim OASIS仿真器中进一步分析,其中采用SIMPLIS和SIMetrix SPICE引擎。

EESim-Pdp-Spotlight

SIMPLIS Models

MAX20014 SIMPLIS Schematic

MAX20014 SIMPLIS Schematic

设计资源
