MAX1837

24V内置开关、100%占空比、降压型转换器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
file 查看数据手册 (Rev.3)

PDF

1月 1, 1900 ellipse 中文

2456: 24V内置开关、100%占空比、降压型转换器 Data Sheet

(产品技术资料帮助）
打开PDF文件 external-link 1.00M
Documentation 查看所有文档
SIMPLIS Models MAX1837 SIMPLIS Schematic Download 289.67KB
产品模型 8
特性
  • 输入电压范围：4.5V至24V
  • 3.3V或5V预设输出
  • 可调输出范围：1.25V至VIN
  • 输出电流高达125mA (MAX1836)或250mA (MAX1837)
  • 效率超过90%
  • 静态电流：12µA
  • 关断电流：3µA
  • 100%最大占空比，以实现低压差
  • 小型6引脚SOT23和TDFN封装
更多细节
show more Icon

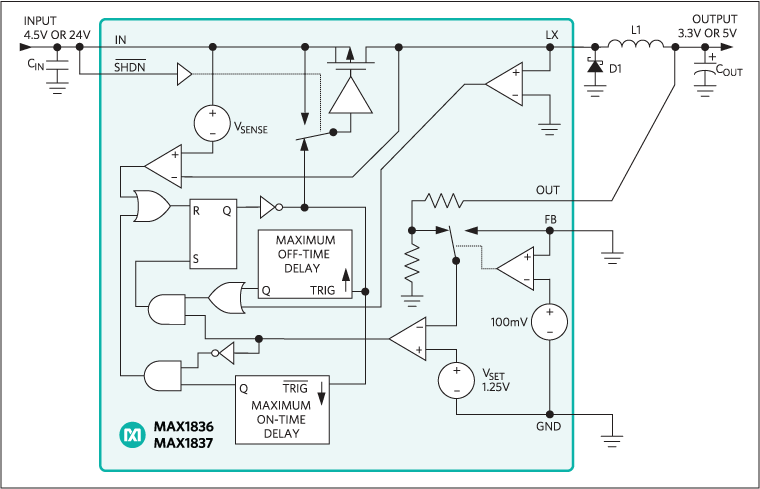

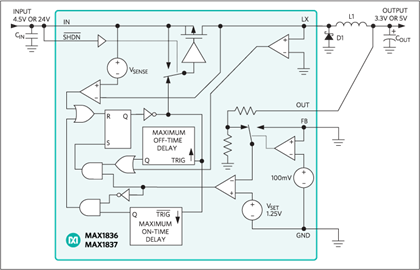

MAX1836/MAX1837高效降压型转换器可从高达24V的电源电压提供3.3V或5V预设输出电压。使用外部反馈电阻，输出电压可在1.25V至VIN之间调节。内部限流开关MOSFET提供高达125mA (MAX1836)或250mA (MAX1837)的负载电流。

专有的限流控制方案以高达100%的占空比运行，有效降低了压差（100mA时为120mV）。此外，该控制方案可将轻负载下的电源电流降至12µA。高开关频率支持使用小型表贴电感器和输出电容。

MAX1836/MAX1837降压型转换器带有内部开关MOSFET，采用6引脚SOT23和3mm x 3mm TDFN封装，非常适合低成本、低功耗、对空间敏感的应用。如需提高输出驱动能力，请使用MAX1776降压型转换器，它使用内部24V开关提供高达500mA的电流。如需提供更高的电流，请使用MAX1626/MAX1627降压型控制器，它们可驱动外部P沟道MOSFET以提供高达20W的功率。



应用

  • 4mA至20mA环路供电
  • 9V电池系统
  • 备用电源
  • 分布式供电系统
  • 手持式设备
  • 工业控制电源
  • 笔记本电脑
