MAX4238

超低失调/漂移、低噪声、高精度、SOT23封装放大器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 8
特性
  • 直流参数可理想用于高精度传感器接口
    • 0.1µV超低失调电压
      • +25°C时,最大2.0µV
      • -40°C至+85°C时,最大2.5µV
      • -40°C至+125°C时,最大3.5µV
    • 低漂移:10nV/°C
    • 低噪声:1.5µVP-P (直流至10Hz)
    • 150dB AVOL,电源抑制比为140dB,共模抑制比为140dB
    • 高增益带宽乘积
      • 1MHz (MAX4238)
      • 6.5MHz (MAX4239)
    • 接地检测输入
    • 满摆幅输出(RL = 1kΩ)
  • 低功耗补偿降低系统电源要求
    • 2.7V至5.5V单电源供电
    • 低电源电流,仅600µA
    • 关断模式下耗流仅为0.1µA
更多细节
show more Icon

MAX4238/MAX4239是两种低噪声,低漂移,超高精度运放,通过采用自校零技术,它们的直流失调和漂移近似于零。这种自校准方法可以连续地测量输入失调并对其进行补偿,消除了时漂、温漂及1/f噪声造成的漂移。这两种器件均能满摆幅输出,工作于2.7V至5.5V单电源,电流消耗仅600µA。关断模式可以使电源电流降至0.1µA。

MAX4238为单位增益稳定,增益带宽积1MHz,而未补偿的MAX4239的稳定增益AV ≥ 10V/V,增益带宽积为6.5MHz。两种芯片均提供8引脚窄型SO封装、6引脚TDN封装和6引脚SOT23封装。

应用

  • 电子测量
  • 仪表放大器
  • 医疗仪表

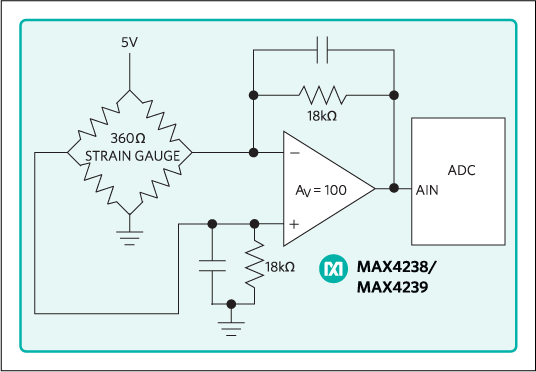

  • 应变仪
  • 热电偶
产品模型 8

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX4238ASA+
  • HTML
  • HTML
MAX4238ASA+T
  • HTML
  • HTML
MAX4238ATT+
  • HTML
  • HTML
MAX4238ATT+T
  • HTML
  • HTML
MAX4238AUT+
  • HTML
  • HTML
MAX4238AUT+T
  • HTML
  • HTML
MAX4238AUT/V+
  • HTML
  • HTML
MAX4238AUT/V+T
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

5月 22, 2018

- 1702N

ASSEMBLY

MAX4238ASA+

量产

MAX4238ASA+T

量产

6月 20, 2016

- 1612

ASSEMBLY

MAX4238ATT+

量产

MAX4238ATT+T

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

5月 22, 2018

- 1702N

arrow down

ASSEMBLY

MAX4238ASA+

量产

MAX4238ASA+T

量产

6月 20, 2016

- 1612

arrow down

ASSEMBLY

MAX4238ATT+

量产

MAX4238ATT+T

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

MAX4238EVKIT

MAX4238评估板

zoom

MAX4238EVKIT

MAX4238评估板

MAX4238评估板

特性和优点

  • 支持多种运放配置
  • 元件焊盘支持Sallen-Key滤波器
  • 支持简单易用的元件
  • 经过验证的PCB布局
  • 完全装配并经过测试

产品详情

MAX4238评估板(EV kit)提供经过验证的设计,用于评估MAX4238高精度、低噪声、低漂移双运放,该器件采用8引脚µMAX®封装。评估板电路预配置为同相放大器,但通过更改少数几个元件即可支持其它结构。

评估板已安装MAX4238AUA+。

应用

  • 自动测试设备(ATE)
  • 心电监护仪
  • 电子测量
  • 工业:过程测量与控制
  • 仪表放大器
  • 医疗仪表
  • 可编程逻辑控制器(PLC)
  • 应变仪
  • 热电偶
工具和仿真

工具及仿真模型 2

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

参考电路

参考电路 1

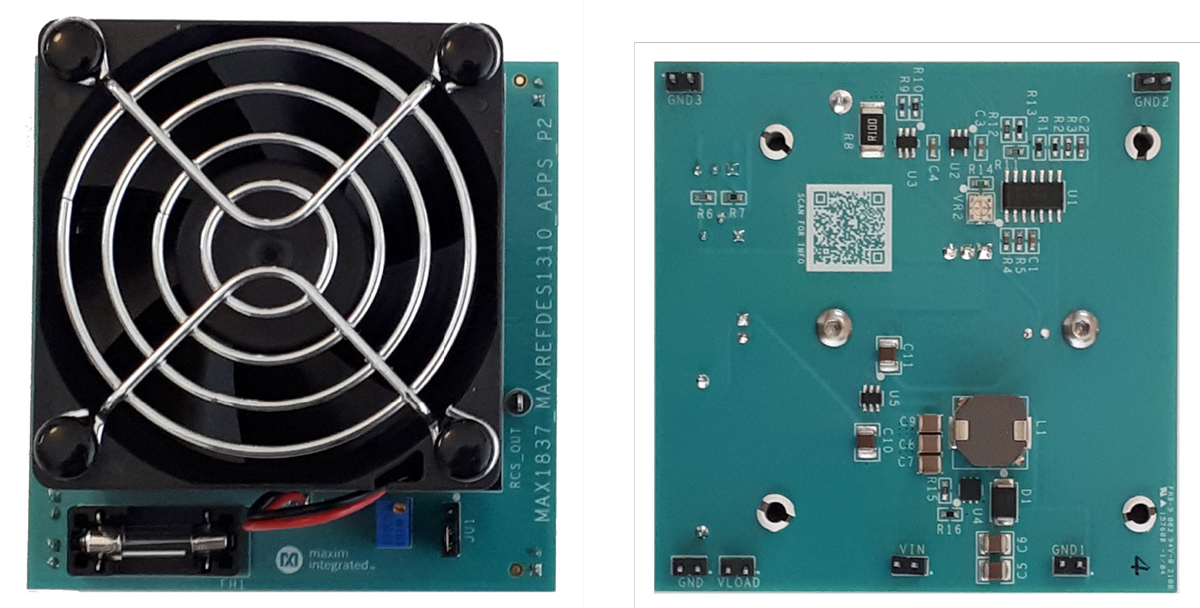

maxrefdes1310-fig1

Standalone Electronic Load for Constant Current and Transient Response Testing of DC-DC Converters
