MAX17760

量产

4.5V至76V、300mA、高效、同步降压型DC-DC转换器

产品模型
2
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

Viewing:

产品详情

  • 减少外部元件数量并降低总成本
    • 无肖特基同步操作
    • 内部补偿元件
    • 全陶瓷电容设计,布局紧凑
  • 减少DC-DC稳压器库存数量
    • 宽输入范围:4.5V至76V
    • 可调输出范围为0.8V至VIN的88%
    • 高达300mA输出电流
    • 200kHz、300kHz、400kHz和600kHz可编程开关频率,具有外部时钟同步功能
  • 降低功耗
    • 峰值效率:93%
    • PFM模式可提高轻负载效率
    • 用于提高效率的EXTVCC自举输入
    • 关断电流:5µA
  • 在恶劣工业环境中可靠运行
    • 内置打嗝模式过载保护
    • 可编程软启动和预偏置上电
    • 内置通过低电平有效RESET监控输出电压的功能
    • 可编程EN/UVLO阈值
    • 过温保护
    • 符合CISPR 22 B类标准
    • 较宽的-40°C至+125°C工作温度范围,-40°C至+150°C结温范围
MAX17760
4.5V至76V、300mA、高效、同步降压型DC-DC转换器
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中(接收通知)。

创建新项目
提问

参考资料

了解更多
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中(接收通知)。

创建新项目

工具及仿真模型

EE-Sim Power®工具 1

EE-Sim DC-DC转换器工具可根据您的要求快速创建完整的电源设计,包括原理图、BOM(采用市售部件)、时域和频域仿真。您可以下载自定义原理图,在独立EE-Sim OASIS仿真器中进一步分析,其中采用SIMPLIS和SIMetrix SPICE引擎。

立即开始EE-Sim

评估套件

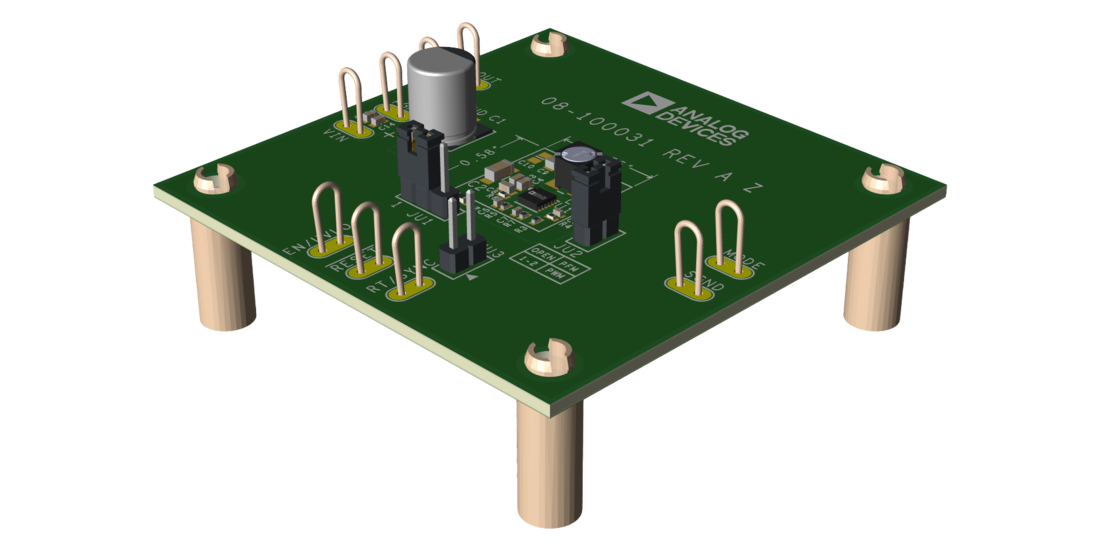

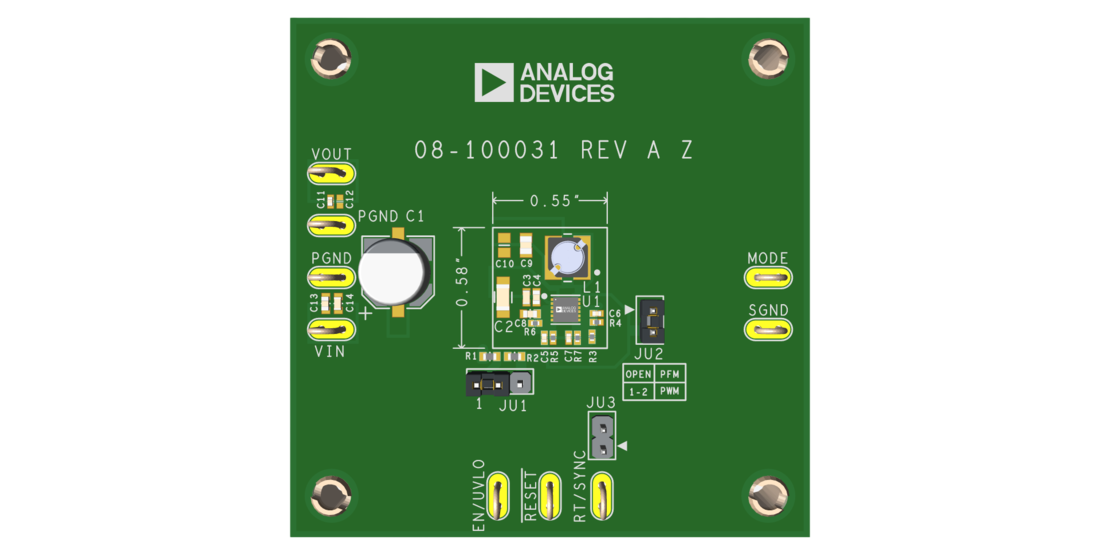

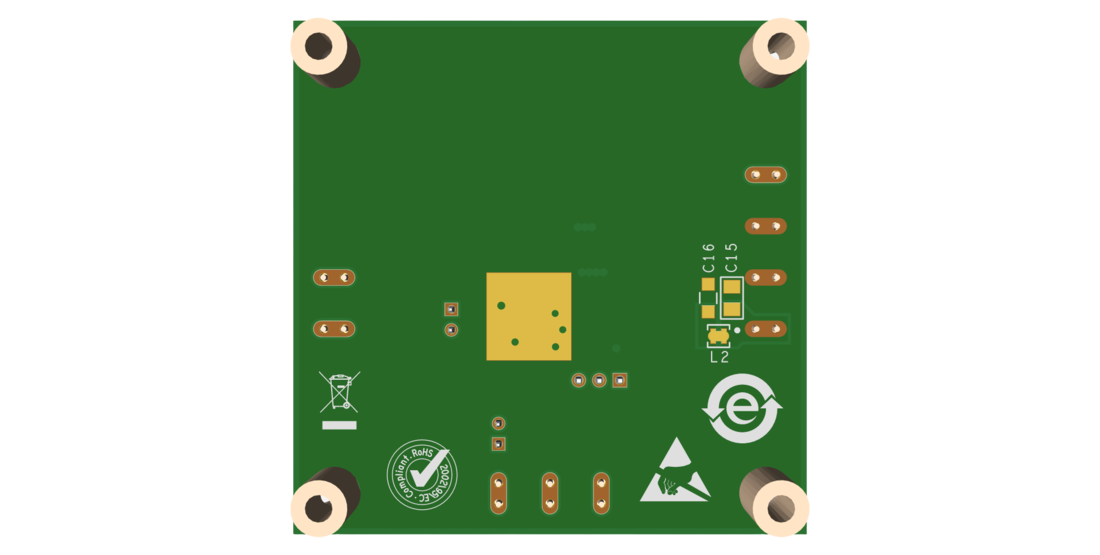

MAX17760AEVKIT

用于5V输出电压应用的MAX17760评估套件

特性和优点

  • 采用7V至76V输入电源供电
  • 5V输出电压
  • 高达300mA输出电流
  • 400kHz开关频率
  • 使能/UVLO输入,可通过电阻编程UVLO阈值
  • 可调软启动时间
  • 用于在PWM或PFM模式之间进行选择的MODE引脚
  • 用于提高效率的自举偏置输入
  • 开漏低电平有效RESET输出
  • 外部时钟同步
  • 过流和过温保护
  • 经过验证的PCB布局
  • 装配完成且经过测试
  • 符合CISPR22(EN55022)B类传导和电磁辐射骚扰相关要求

产品详情

MAX17760AEVKIT#评估套件(EV套件)设计可靠,用于评估采用TDFN封装的高效、高压、同步降压型DC-DC转换器MAX17760。该评估套件提供5V输出,负载电流高达300mA,输入电源电压为7V至76V。该评估套件具有400kHz的开关频率,以实现理想的效率和元件尺寸。该评估套件具有可调输入欠压保护、可调软启动、可调开关频率、开漏/低电平有效RESET信号和外部时钟同步功能。该评估套件还提供了一个针对传导、辐射EMI和热性能进行了优化的典型布局示例。有关该IC优势和特性的更多详细信息,请参阅MAX17760 IC数据手册。



应用

  • 基站电源
  • 分布式电源调节
  • 通用负载点
  • 高电压单板系统
  • 工业控制电源
  • 壁式变压器调整

MAX17760BEVKIT

用于12V输出电压应用的MAX17760评估套件

特性和优点

  • 采用16V至76V输入电源供电
  • 12V输出电压
  • 高达300mA输出电流
  • 400kHz开关频率
  • 使能/UVLO输入,可通过电阻编程UVLO阈值
  • 可调软启动时间
  • 用于在PWM或PFM模式之间进行选择的MODE引脚
  • 用于提高效率的自举偏置输入
  • 开漏低电平有效RESET输出
  • 外部时钟同步
  • 过流和过温保护
  • 经过验证的PCB布局
  • 装配完成且经过测试

产品详情

MAX17760BEVKIT#评估套件(EV套件)设计可靠,用于评估采用TDFN封装的高效、高压、同步降压型DC-DC转换器MAX17760。该评估套件提供12V输出,负载电流高达300mA,输入电源电压为16V至76V。该评估套件具有400kHz的开关频率,以实现理想的效率和元件尺寸。该评估套件具有可调输入欠压保护、可调软启动、可调开关频率、开漏/低电平有效RESET信号和外部时钟同步功能。该评估套件还提供了一个针对热性能进行了优化的典型布局示例。有关该IC优势和特性的更多详细信息,请参阅MAX17760 IC数据手册。



应用

  • 基站电源
  • 分布式电源调节
  • 通用负载点
  • 高电压单板系统
  • 工业控制电源
  • 壁式变压器调整

MAX17760AEVKIT
用于5V输出电压应用的MAX17760评估套件
MAX17760BEVKIT
用于12V输出电压应用的MAX17760评估套件
