MAX17760AAEVKIT

产品详情

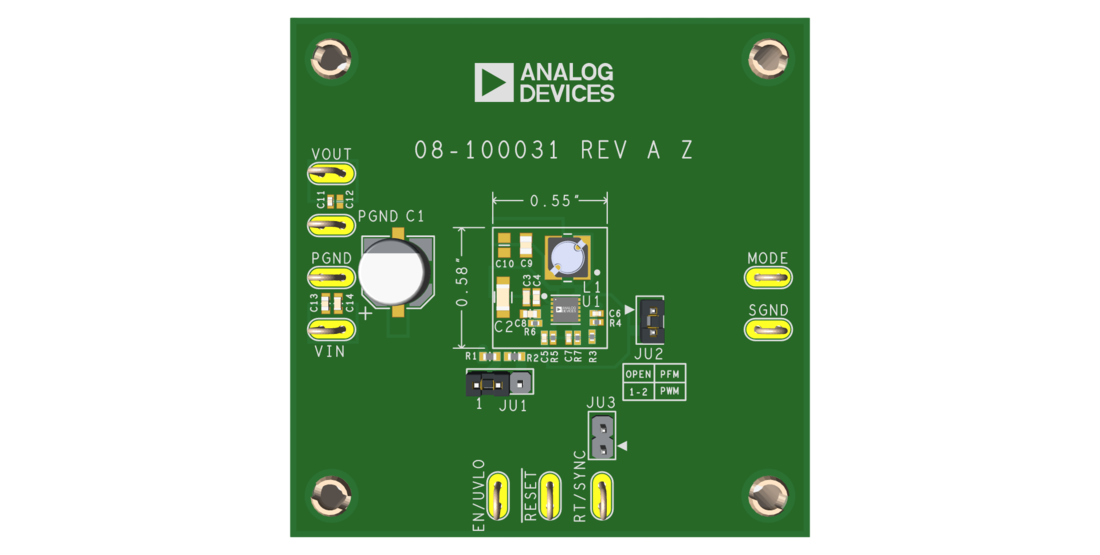

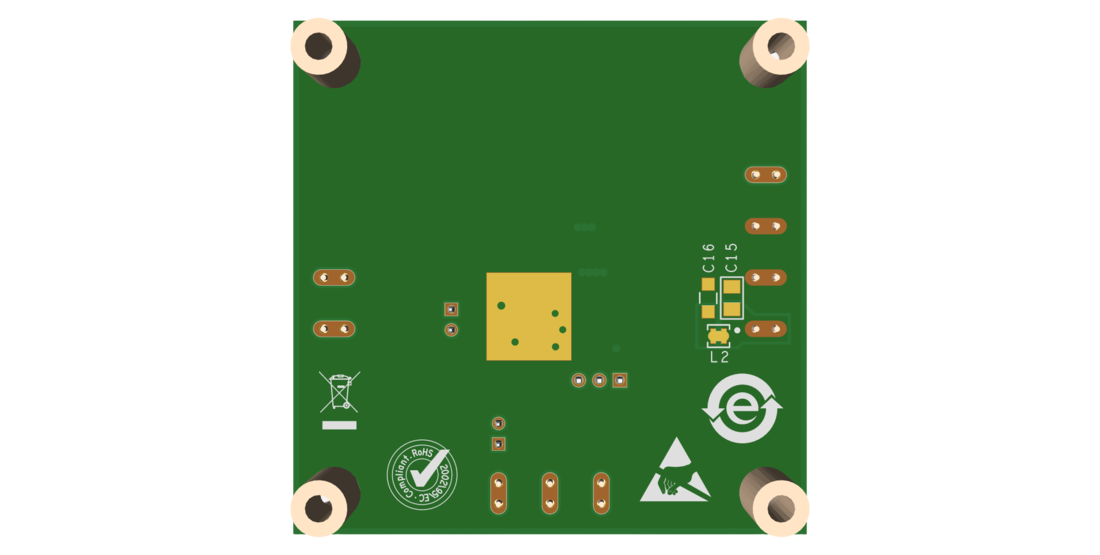

MAX17760AAEVKIT# 评估板提供经过验证的设计，用于评估 MAX17760A 这款高效率、高电压、同步降压型 DC-DC 转换器（TDFN 封装）。该应用电路经过配置，可在评估板上展示最佳性能和元件尺寸。评估板还提供了一个很好的布局示例，针对传导、辐射电磁干扰 (EMI) 和散热性能进行了优化。

该评估板配置为在 7V 至 76V 输入电压范围内以 400kHz 开关频率运行，并可提供高达 300mA 的负载电流。

评估板具有可调输入欠压锁定、可调软启动、可调开关频率、开漏复位信号和外部时钟同步功能。

MAX17760 转换器数据表 提供了该器件的完整描述，使用评估板之前，应结合本用户指南一并阅读。
