概览
优势和特点
- 减少外部元件，降低总体成本
- 无肖特基同步操作
- 内部补偿元件
- 全陶瓷电容设计，布局紧凑
- 减少DC-DC稳压器库存清单
- 4.5V至36V较宽输入电压
- 0.9V至90% VIN可调节输出电压范围
- 整个温度范围内可提供高达2A电流
- 400kHz至2.2MHz可调节频率，带外部时钟同步
- 采用16引脚、3mm x 3mm TQFN封装
- 降低功耗
-
v峰值效率为94%
- PFM和DCM模式，轻载时保持高效
- 辅助自举电源(EXTVCC)，提高效率
- 2.8μA关断电流
- 在恶劣工业环境下工作可靠
- 打嗝式过载保护
- 可调节和单调启动，带预偏置输出电压
- 内置输出电压监测，带有RESET引脚
- 可编程EN/UVLO门限
- 过热保护
- 工业级高温-40°C至+125°C工作温度范围/-40°C至+150°C结温范围
产品详情
MAX17632家族器件(MAX17632A、MAX17632B和MAX17632C)为高效、高压、同步降压型DC-DC转换器，带集成MOSFET，工作在4.5V至36V输入电压范围。器件可提供高达2A电流。MAX17632A和MAX17632B器件分别为3.3V和5V固定输出器件；MAX17632C为可调节输出电压(0.9V至90% VIN)器件。内部补偿覆盖整个输出电压范围，无需外部补偿元件。
MAX17632采用峰值电流模式控制架构。器件可在强制脉宽调制(PWM)、脉冲频率调制(PFM)或非连续导通模式(DCM)控制方法下工作，支持在满载和轻载条件下实现高效率。MAX17632具有较低最小导通时间，允许高开关频率和较小方案尺寸。
MAX17632A/MAX17632B/MAX17632C在-40°C至+125°C下的反馈电压调节精度为±1.2%。器件采用16引脚(3mm x 3mm) TQFN封装。提供仿真模式。
应用
- 基站电源
- 配电稳压器
- 通用负载点电源
- 高压单板系统
- 工业控制电源
- 壁式变压器稳压
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (4)
参考资料
工具及仿真模型
EE-Sim Power®工具
EE-Sim DC-DC转换器工具可根据您的要求快速创建完整的电源设计，包括原理图、BOM（采用市售部件）、时域和频域仿真。您可以下载自定义原理图，在独立EE-Sim OASIS仿真器中进一步分析，其中采用SIMPLIS和SIMetrix SPICE引擎。

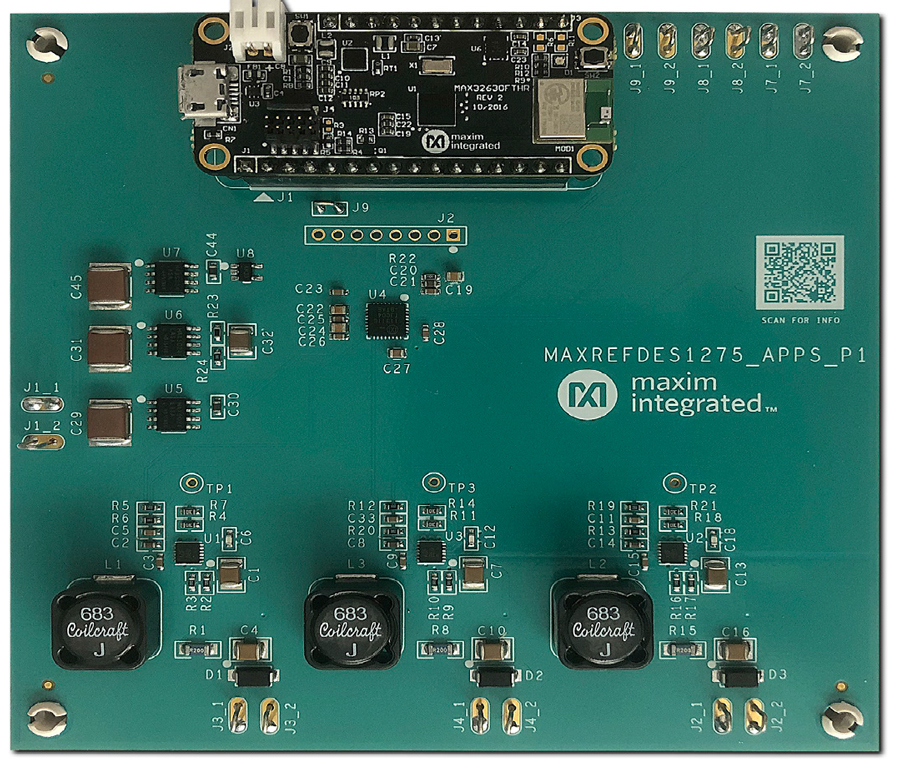

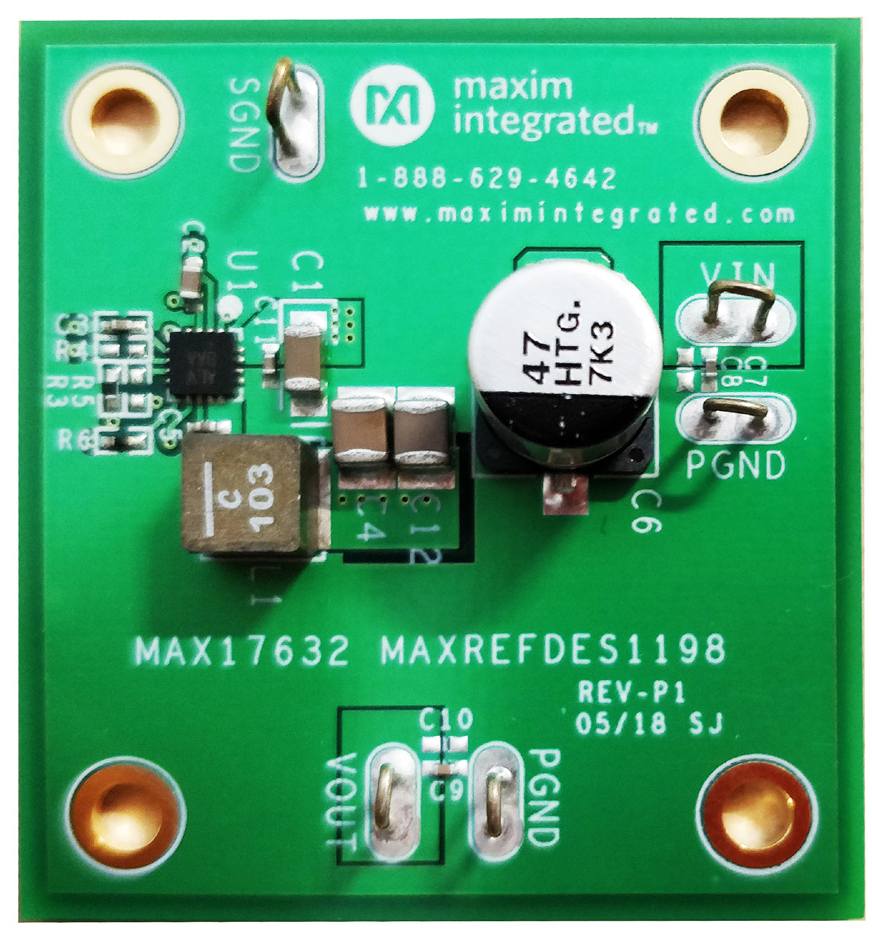

参考电路 (2)
