概览

优势和特点

  • 可靠、高功率保护,减少系统停工
    • 较宽工作输入电压支持范围:+5.5V至+60V
    • 可设计的输入电源过压设置为40V
    • -60V负输入容限,使用外部pFET (-(60 + VOUT)外部pFET额定值)
    • 31mΩ (典型值)低RON
    • 使用外部pFET进行反向电流保护
  • 支持快速启动和掉电恢复
  • 热折返限流保护
  • 灵活的设计支持重用和较少的重复验证
  • 可调节OVLO和UVLO门限
  • 可编程正向限流值,0.6A至6A,整个温度范围内的精度为±15%
  • 标准和高压使能输入(EN和低电平有效HVEN)
  • 有保护的外部pFET栅极驱动
  • 节省电路板面积,减少外部BOM数量
    • 20引脚、5mm x 5mm、TQFN封装
    • 集成nFET
  • 产品详情

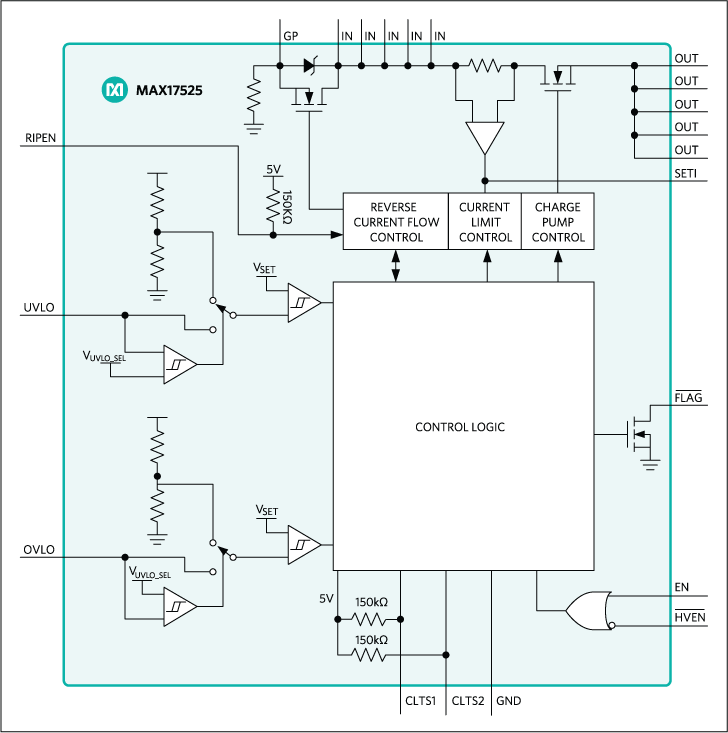

    MAX17525为可调节的过压、欠压和过流保护器件,保护系统防止过流故障以及正向过压和出现反向电压故障。但配合可选的外部pMOSFET使用时,器件还可保护下行电路,防止高达±60V的电压故障(-60V外部pFET额定值)。器件集成31mΩ低导通电阻FET。

    在启动期间,器件可对输出端的大电容进行连续模式充电,可用于下游器件的输入端使用了大储能电容的设计。此外,器件具有双级限流模式,在启动后短时间内分别将电流连续限制到预设限值的1倍、1.5倍和2倍,支持在启动期间较快地对大负载充电。

    MAX17525还具有反向电流保护和过热保护功能。器件采用20引脚(5mm x 5mm) TQFN封装,工作在-40°C至125°C温度范围。

    应用

    • 控制和自动化
    • 高功率应用
    • 人机接口
    • 工业电源系统
    • 运动系统驱动
