MAX16929
量产带有boost转换器和栅极稳压器的汽车应用TFT-LCD 电源
高压TFT-LCD电源，灵活的显示阵列调整满足任何汽车显示器供电需求
- 产品模型
- 14
产品详情
- 工作电压范围：4V至28V（降压）或3V至5.5V（升压）
- 独立的28V输入降压转换器为TFT偏置电源电路和外部电路供电
- 高功率（高达6W）升压输出，提供高达18V的电压
- 1.8V或3.3V稳压器通过外部npn晶体管提供500mA电流
- 一个正栅极稳压器，能够在28V电压下提供20mA电流
- 一个负栅极稳压器
- 高工作频率
- 2.1MHz（降压转换器）
- 2.2MHz（升压转换器）
- 灵活的独立时序控制
- True Shutdown™ 升压转换器
- 6μA低电流关断模式（降压）
- 内部软启动
- 过温关断保护
- 工作温度：−40°C至+105°C

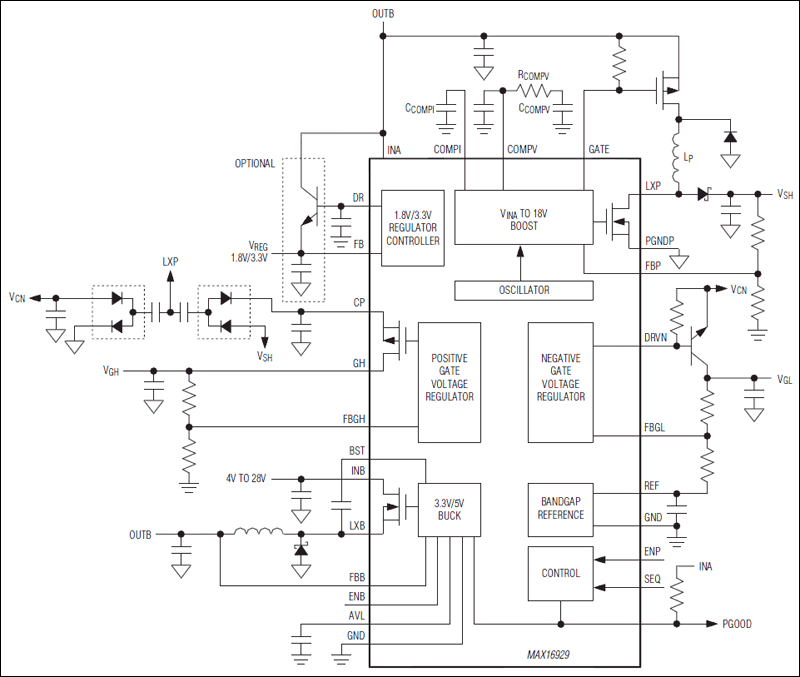

MAX16929是一款适合汽车TFT-LCD应用的高度集成电源。该器件集成了一个降压转换器、一个升压转换器、一个1.8V/3.3V稳压控制器和两个栅极稳压器。该器件具有多个版本，可满足常见的汽车电源要求（参见完整数据手册中的订购信息/选型指南表）。
该器件设计为采用4V至28V单电源或5.5V至28V电源供电，非常适合汽车TFT-LCD应用。降压和升压转换器都使用扩频调制来减少峰值干扰并优化EMI性能。
通过时序控制输入(SEQ)，可实现对正栅极和负栅极稳压器的灵活时序控制。电源良好指示器(PGOOD)在任何转换器出现故障或稳压器输出异常时提供指示信号。集成热关断电路用于防止器件过热。
MAX16929采用带裸露焊盘的28引脚TSSOP封装，工作温度范围为-40°C至+105°C。
应用
- 汽车中央信息显示屏
- 汽车仪表盘
- 汽车导航系统
参考资料
数据手册 1
可靠性数据 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX16929AGUI/V+ | 28-TSSOP_4.4-4.4_MM | ||
| MAX16929AGUI/V+T | 28-TSSOP_4.4-4.4_MM | ||
| MAX16929BGUI/V+ | 28-TSSOP_4.4-4.4_MM | ||
| MAX16929BGUI/V+T | 28-TSSOP_4.4-4.4_MM | ||
| MAX16929CGUI/V+ | 28-TSSOP_4.4-4.4_MM | ||
| MAX16929CGUI/V+T | 28-TSSOP_4.4-4.4_MM | ||
| MAX16929DGUI/V+ | 28-TSSOP_4.4-4.4_MM | ||
| MAX16929DGUI/V+T | 28-TSSOP_4.4-4.4_MM | ||
| MAX16929EGUI/V+ | 28-TSSOP_4.4-4.4_MM | ||
| MAX16929EGUI/V+T | 28-TSSOP_4.4-4.4_MM | ||
| MAX16929GGUI/V+ | 28-TSSOP_4.4-4.4_MM | ||
| MAX16929GGUI/V+T | 28-TSSOP_4.4-4.4_MM | ||
| MAX16929IGUI/V+ | 28-TSSOP_4.4-4.4_MM | ||
| MAX16929IGUI/V+T | 28-TSSOP_4.4-4.4_MM |
