MAX16928

量产

具有升压转换器和栅极稳压器的汽车TFT-LCD电源

高度可靠的汽车TFT-LCD电源在2.2MHz频率下运行，缩小了解决方案尺寸并充分减少AM频段干扰

Viewing:

产品详情

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
MAX16928AGUP/V+	20-TSSOP_4.4_EP-4.4_MM	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX16928AGUP/V+T	20-TSSOP_4.4_EP-4.4_MM	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX16928BGUP/V+	20-TSSOP_4.4_EP-4.4_MM	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX16928BGUP/V+T	20-TSSOP_4.4_EP-4.4_MM	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX16928CGUP/V+	20-TSSOP_4.4_EP-4.4_MM	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX16928CGUP/V+T	20-TSSOP_4.4_EP-4.4_MM	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX16928DGUP/V+	20-TSSOP_4.4_EP-4.4_MM	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX16928DGUP/V+T	20-TSSOP_4.4_EP-4.4_MM	Material Declaration Reliablity Data	Ultra Librarian SamacSys

这是最新版本的数据手册

MAX16928评估板

4.5V至5.5V输入范围
输出电压
- 12V输出(升压转换器)，电流可达400mA
- 3.3V输出(稳压控制器)，电流可达500mA
- 18V输出(栅极正压稳压器)
- -5.9V输出(栅极负压稳压器)
高频工作
- 2.2MHz (升压转换器)
单级正压、负压电荷泵
经过验证的PCB布局
完全安装并经过测试

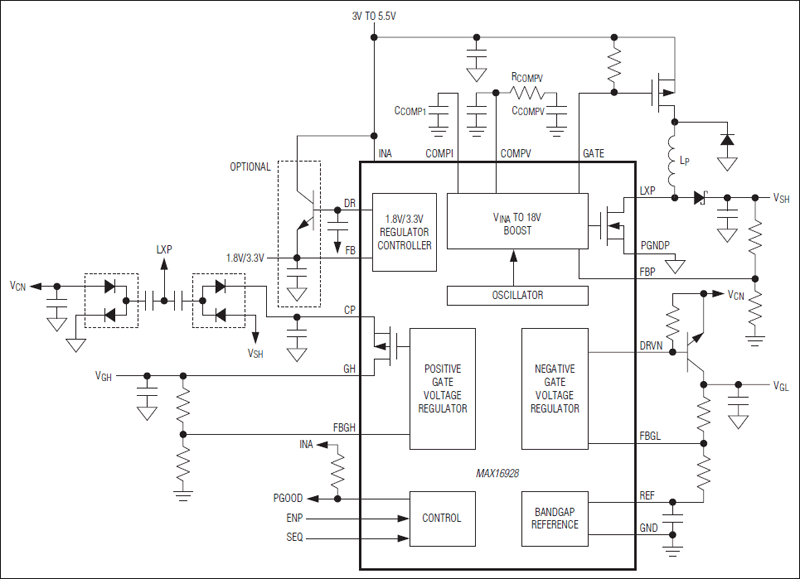

MAX16928评估板(EV kit)是完全安装并经过测试的表贴PCB，提供汽车应用中薄膜晶体管(TFT)和液晶显示器(LCD)所需的供电电压和功能电路。评估板包含一路升压转换器、外置npn晶体管的3.3V稳压控制器、两路栅极电压稳压器、一路单级正压电荷泵和一路单级负压电荷泵。

评估板工作在4.5V至5.5V输入电压，优化用于车载TFT-LCD。升压转换器可配置为12V输出，提供至少400mA电流。稳压控制器的输出电压为3.3V，可提供至少500mA电流。栅极正压稳压器可提供18V输出，栅极负压稳压器可提供-5.9V输出电压。

应用
