概览

优势和特点

  • 升压DC-DC转换器,95%高效率
  • 降压DC-DC转换器
    • 工作于电池输入可达到95%效率降压型
    • 利用升压通道实现90%效率的boost-buck结构
  • 三个附加的PWM DC-DC控制器
  • 无需变压器(MAX1585)
  • 工作频率最高1MHz
  • 1mA关断模式
  • 内部软启动控制
  • 过载保护
  • 紧凑的32引脚薄型QFN封装(5mm x 5mm)

产品详情

MAX1584/MAX1585可为外形纤小的数码相机提供完整的电源方案。与传统的多通道控制器相比,在2节AA电池、单节Li+电池和双电池设计中,它们具有改进的性能和更少的元件数量和尺寸。对于主要电源,片上MOSFET可提供高达95%的效率,另一方面,附加通道工作于外部FET,便于实现最优的设计和更大的灵活性。

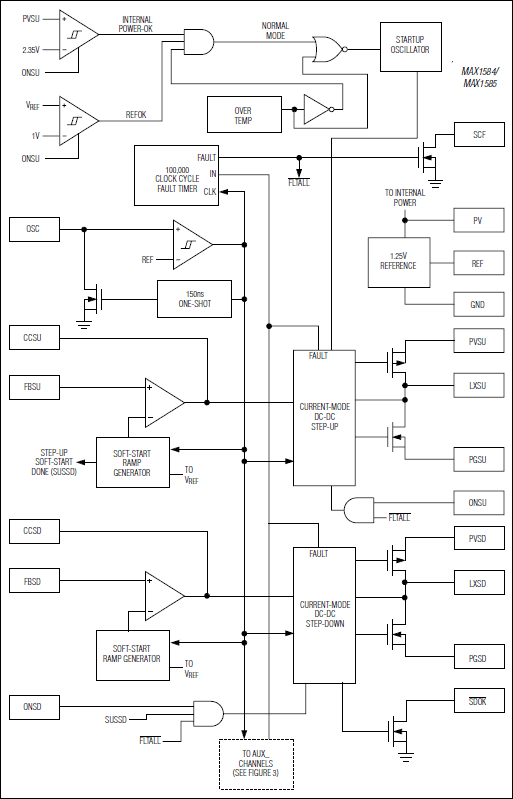

MAX1584/MAX1585包含5个高效率DC-DC转换通道:

  • 升压DC-DC转换器,采用片上FET
  • 降压DC-DC转换器,采用片上FET
  • 三个PWM DC-DC控制器,用于CCD、LCD、LED或其他功能
降压DC-DC转换器可直接工作于电池电压或升压输出,实现boost-buck功能,复合效率可高达90%。两款器件均包含三个PWM DC-DC转换器:MAX1584包含二个升压控制器和一个降压控制器,MAX1585包含一个升压控制器、一个反相控制器和一个降压控制器。所有DC-DC通道工作在同一个固定的开关频率下,该频率可由设计者在100kHz至1MHz间设定,以便实现尺寸、成本和效率的最优化。其他功能还包括软启动、电源就绪输出和过载保护等。MAX1584/MAX1585采用节省空间的32引脚薄型QFN封装。可借助评估板加速设计进程。

应用

  • 数码相机
  • PDA
