MAX1565: 小型、高效率、5路输出数码相机电源 Data Sheet (Rev. 0)1/1/1900PDF512K
概览
优势和特点
- 升压型DC-DC转换器
- 95%效率
- 3.3V固定或2.7V至5.5V可调输出
- 降压型DC-DC转换器
- 95%电池buck效率
- 配合升压转换器获得90% buck-boost效率
- 可调输出电压低至1.25V
- 三个辅助的PWM控制器
- 最高1MHz工作频率
- 1µA关断模式
- 内部软启动控制
- 过载保护
- 紧凑的32引脚、5mm x 5mm薄型QFN封装
产品详情

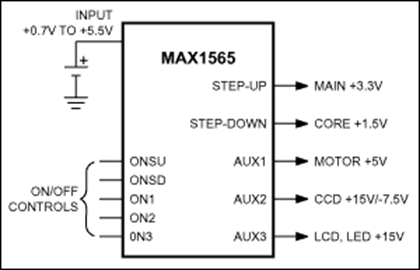

MAX1565通过集成超高效升/降压DC-DC转换器以及三个辅助的升压控制器为数码相机和数码摄像机提供完备的电源解决方案。MAX1565适用于2节、3节碱性或NiMH电池以及1节电锂离子(Li+)电池供电的系统。
升压型DC-DC转换器接受0.7V至5.5V的输入电压，并可通过电阻调节控制输出电压为2.7V至5.5V。MAX1565利用内部MOSFET，能够达到95%的效率。可调整的工作频率允许灵活优化最小尺寸、最低成本和最高效率。
降压型DC-DC转换器输出电压可低至1.25V，使用内部MOSFET开关可获得95%的效率。内部软启动减小了电池的浪涌电流。该转换器能够对升压转换器输出进行降压转换，提供高达90%的buck-boost复合效率，不需要buck-boost转换时可直接对电池电压进行降压。
MAX1565提供额外的升压控制器，用于驱动CCD、LCD、电机激励和背光电路。该器件还具有可扩充性，通过为SOT23封装的MAX1801从控制器提供电源、振荡信号和参考基准，支持升压、SEPIC和反激配置。MAX1565采用节省空间的32引脚薄型QFN封装。
应用
- 数码相机
- 数字摄像机
- PDA
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
