概览
优势和特点
- 动态选择输出电压，从+0.7V至VIN
- 内置PMOS/NMOS开关
- VIN = +4.5V时，导通电阻54mΩ/47mΩ
- VIN = +3.0V时，导通电阻63mΩ/53mΩ
- 输入电压范围+3.0V至+5.5V
- 最大开关频率1.4MHz
- 2V ±0.75%基准输出
- 恒关断时间PWM工作模式
- 轻载时可选择Idle Mode/PWM工作模式
- 低压差运行时占空比可到100%
- 数字软起动限制浪涌电流
- 关断模式下典型电源电流<1µA
- 静态电源电流<750µA
- 热关断
- 整个输入和负载范围内保证1% VOUT精度
- 外部基准输入
- 电源就绪窗口比较器
- 输出电压转变期间电源就绪功能具有可选的屏蔽时间
产品详情

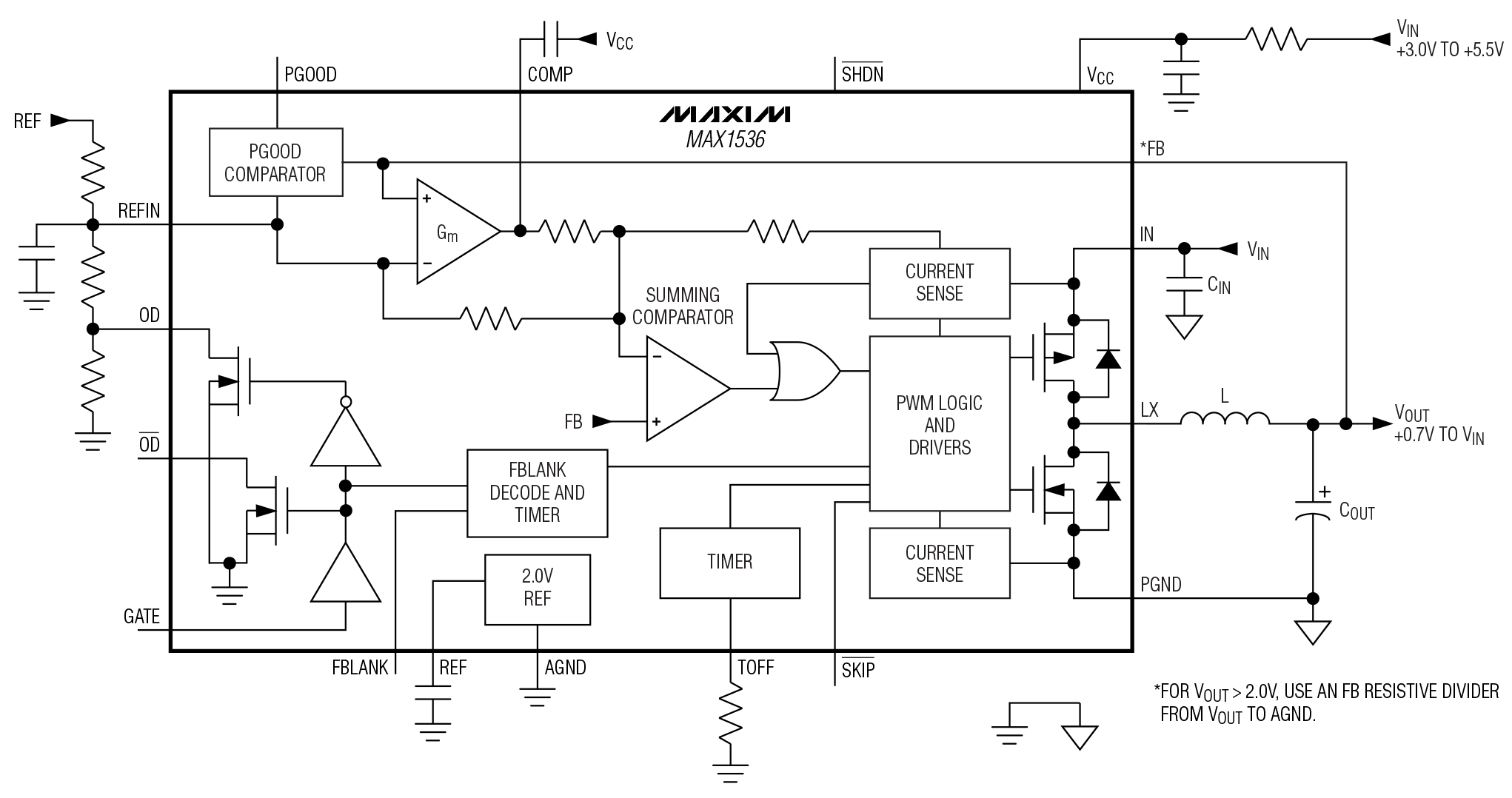

MAX1536是一种恒关断时间、脉宽调制(PWM)降压型直流－直流转换器。它非常适合用于将+5.0V和+3.3V的电压转换成笔记本和亚笔记本电脑所需的低电压。为了获得高效率并且减少元件数量，MAX1536内置了PMOS功率开关和同步整流。内部同步整流开关无须外接肖特基二极管。内置的54mΩ PMOS功率开关以及47mΩ NMOS同步整流开关可以轻松地提供出最高至3.6A的连续负载电流。通过逻辑电平控制信号，MAX1536能产生动态可调的输出电压，提供给芯片组和图形处理器内核使用。MAX1536的效率可以达到96%。

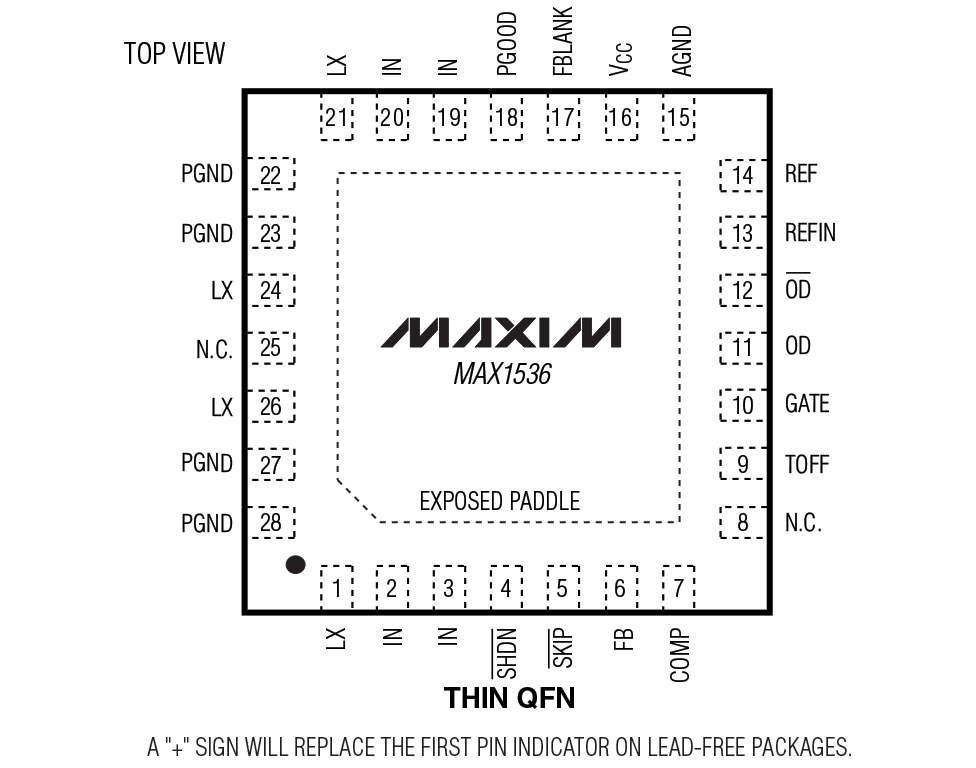

MAX1536采用独特的电流模式、恒关断时间PWM控制方案。可选的Idle Mode™在轻载工作时保持高效率，固定PWM模式具有低输出纹波。可编程恒关断时间控制结构允许很宽的开关频率范围，最高可达1.4MHz，使其在效率、输出开关噪声、元件尺寸及成本等方面取得最优化的综合性能。MAX1536特有的数字软起动可限制起动时的浪涌电流，100%占空比模式适合于低压差运行，低功耗关断模式切断了输入与输出并降低电源电流至1µA以下。MAX1536采用带裸露底盘的28引脚薄形QFN封装。
应用
- 有源端接总线
- 双电源供电的芯片组/图形处理器核
- DDR存储器端接
- 笔记本电脑
