概览
优势和特点
- 输入电压范围：+2.8V至+5.5V
- 较宽的输出电压范围：(VIN + 5V)至76V
- 内部1Ω (典型值) 80V MOSFET
- Boost转换器输出功率：300mW
- 提供200mW器件，允许使用小尺寸电感
- 高精度±5% (1:1和5:1)高边电流检测
- 可通过电阻快速调节APD限流(1µs响应时间)
- 漏极开路限流指示
- 400kHz固定开关频率
- 固定PWM频率易于滤波，适用于低噪声设计
- 内部软启动
- 2µA (最大值)关断电流
- -40°C至+125°C温度范围
- 微小的增强散热型3mm x 3mm、16引脚TQFN-EP无铅封装
产品详情

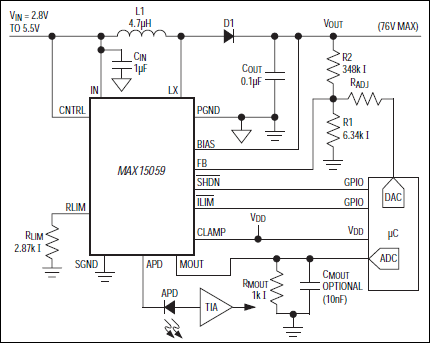

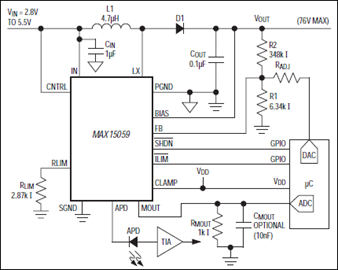

MAX15059固定频率脉宽调制(PWM)升压型DC-DC转换器集成内置开关和能够高速调节限流的高边电流监测器。该器件能够输出高达76V的电压(MAX15059A输出功率可达300mW，MAX15059B输出功率可达200mW)，监测电流高达4mA。MAX15059采用2.8V至5.5V电源供电。
固定频率(400kHz)电流模式PWM架构提供低噪声输出电压，易于滤波。内置高压功率MOSFET允许器件提供高达76V的输出电压。内部软启动电路可有效抑制boost转换器开启时的输入电流，MAX15059具有关断模式，有助于降低功耗。
MAX15059提供1000倍的电流监测动态范围，能够以极高精度检测500nA至4mA范围的电流。电阻可调节限流保护电路能够在光功率瞬变时有效保护APD。钳位二极管能够在过压条件下保护监测器输出。其它保护功能包括：boost转换器开关的逐周期电流限制、欠压闭锁(UVLO)和管芯温度达到+125°C时的热关断。
MAX15059提供增强散热的16引脚TQFN-EP无铅封装，工作在-40°C至+125°C温度范围。
应用
- 雪崩光电二极管偏置和监测电路
- FBON模块
- GPON模块
- 低噪声变容二极管偏置电源
- PIN二极管偏置电源
