概览
优势和特点
- 输入电压范围：
- 3V至11V (MAX5026/MAX5028)
- 4.5V至11V (MAX5025/MAX5027)
- 宽输出电压范围：VCC至36V
- 输出功率：120mW(最大)
- 利用外部反馈电阻用户可调输出电压(MAX5025/MAX5026)

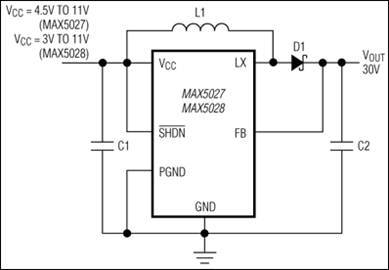

- 固定30V输出电压(MAX5027/MAX5028)
- 内置1.3Ω (典型)、40V开关
- 恒定的PWM频率便于低噪声应用中的滤波
- 500kHz (典型)开关频率
- 1µA (最大)关断电流
- 小尺寸6引脚SOT23封装
产品详情
MAX5025–MAX5028恒定频率、脉宽调制(PWM)、低噪声boost转换器适用于需要局部高电压的低电压系统。这几款器件可以产生低噪声的高电压，适用于电视调谐器、机顶盒以及PCI电缆调制解调器中变容二极管的偏置。MAX5025–MAX5028工作于最低3V电压，开关频率高达500kHz。
恒定频率、电流模式的PWM结构提供低噪声输出，易于进行滤波。使用40V横向DMOS器件作为内部功率开关，这些器件是理想的36V boost转换器。输出可调器件MAX5025/MAX5026需要使用外部反馈电阻设置输出电压。MAX5027/MAX5028则提供30V固定输出电压。这些器件都采用小尺寸、6引脚的SOT23封装。
应用
- 雪崩光电二极管偏置
- LCD电源
- 低噪声变容二极管偏置
- PCI线缆调制解调器
- 机顶盒调谐器电源
- TV调谐器电源
- 线缆语音
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
参考资料
-
MAX5026 Reliability Data1/12/2023
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| MAX5026EUT+ | 材料声明 | 质量和可靠性 | Small-Outline Transistor Package | |
| MAX5026EUT+T | 材料声明 | 质量和可靠性 | Small-Outline Transistor Package | |
| Wafer Fabrication Data | MAX5026 Reliability Data |
