MAX1470

量产

315MHz、低功耗、+3V、超外差接收器

112dB灵敏度、300MHz至450MHz超外差接收器，提供50dB镜频抑制

数据手册 (Rev. 2)

产品选型表

产品模型: 2

Viewing:

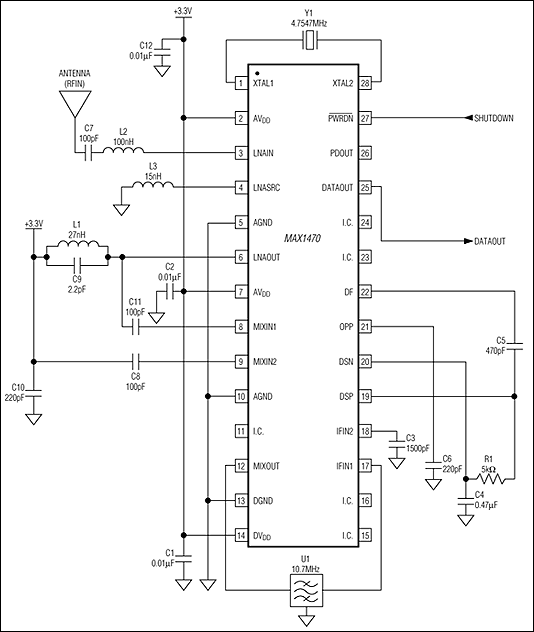

产品详情

工作电压范围为+3.0V至+3.6V
内置53dB RF镜频抑制电路
-115dBm接收灵敏度*
250µs启动时间
5.5mA低工作电流
1.25µA低电流关断模式，有效节省功率
250MHz至500MHz工作带宽(镜频抑制优化在315MHz)
集成了PLL，内置压控振荡器(VCO)及环路滤波器
通过外部滤波器选择IF带宽
从RF到数字数据输出的完备接收系统

参考资料

数据手册 2

MAX1470: 315MHz Low-Power, +3V Superheterodyne Receiver Data Sheet (Rev.2) 01/13/2015

MAX1470: 315MHz、低功耗、+3V、超外差接收器 Data Sheet 01/01/1900

应用笔记 1

遥控车门开关系统综述 12/12/2003

设计笔记 1

ASK Transmitter/Receiver Pair Serves as an Automotive Antitheft Alert System 04/03/2012

技术文章 22

快启动振荡器(FOX)提升了超外差性能 07/31/2003

计算ASK接收机的灵敏度 04/09/2004

利用外部LNA改善接收机灵敏度 10/16/2009

如何将现有的TDA5200或者TDA5201设计修改为MAX1470超外差接收机 11/05/2004

设计遥控车门开关(RKE)系统 12/12/2003

MAX1470电路调整以及与天线的匹配 09/04/2009

如何为MAX1470超外差接收机选择石英晶体振荡器 11/05/2004

利用选择性改善接收机的截止点 07/29/2003

遥控门禁(RKE)系统的设计要求 06/28/2007

避免ISM-RF产品中的PCB布局“缺陷” 08/18/2011

RF和混合信号PCB的一般布局指南 12/14/2015

ISM RF产品的无线链路计算 04/08/2012

Manchester Data Encoding for Radio Communications 01/26/2005

RF Basics Guide 04/12/2012

How to Optimize an ISM Radio Frequency (RF) System 10/01/2012

Crystal Calculations for ISM-RF Products 06/29/2012

Baseband Calculations for ISM-RF Receivers 06/20/2012

Squelch in ISM-RF Receivers 06/25/2012

Getting Started with a Radio Design 01/31/2013

Data Slicing Techniques for UHF ASK Receivers 12/22/2005

Automotive Linear Regulators Minimize Quiescent Current 02/09/2007

Design a Crystal Oscillator to Match Your Application 09/18/2012

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
MAX1470EUI+	Thin Shrink Small-Outline Package	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX1470EUI+T	Thin Shrink Small-Outline Package	Material Declaration Reliablity Data	Ultra Librarian SamacSys

这是最新版本的数据手册

硬件生态系统

部分模型	产品周期	描述
产品 1
MAX1474		微型电控可变电容

工具及仿真模型

设计工具 1

ISM-RF Baseband Calculator

评估套件

MAX1470评估板

立即购买更多内容

特性和优点

经过验证的PCB布局(紧凑的3cm x 3cm)
经过验证的元件明细表
板上提供多个测试点
有315MHz和433.92MHz两个经优化的版本
250MHz至500MHz*频率范围可调
经过完全安装与测试
加上一个天线可以作为一个独立接收器工作

*需要更换元件。

产品详情

MAX1470评估板(EV kit)用于对MAX1470超外差接收器进行全方位的评估。它不需要额外的支持电路，就可以测试器件的RF性能。RF输入采用50Ω匹配网络，并配备SMA连接器，可以方便地与测试设备连接。该评估板可直接与用户的嵌入式系统接口，可以方便地进行数据解码。

MAX1470评估板有两个版本：315MHz版本和433.92MHz版本。无源元件已按照相应的频率进行了优化。简单更换这些元件便可使评估板工作在从250MHz至500MHz的RF频率下。此外，只需更换另外两个元件，就可将数据速率调节为0kbps至100kbps (目前为5kbps)。

为了方便用户设计的实现，MAX1470评估板还提供了一个经过验证的PCB布局，可以轻松地复制到用户设计中，以加快市场化速度。评估板的Gerber文件可以从china.maximintegrated.com上下载。

应用

车库开门器
医疗系统
远端控制
远端无线钥匙门禁(RKE)
安全系统
玩具
视频游戏机控制器
无线计算机外设
无线传感器

资料

MAX1470EVKIT Gerber Files
69.5 K
