LTM8065

40Vin、2.5A Silent Switcher μModule 稳压器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 完整的降压型开关模式电源
  • 低噪声 Silent Switcher® 架构
  • 宽输入电压范围:3.4V 至 40V
  • 宽输出电压范围:0.97V 至 18V
  • 2.5A 连续输出电流,峰值为 3.5A
  • 可选的开关频率:200kHz 至 3MHz
  • 外部同步
  • 可编程软启动
  • 符合 RoHS 标准的纤巧、扁平 6.25mm x 6.25mm x 2.32mm BGA 封装

更多细节
show more Icon

LTM®8065 是一款 40VIN、3.5A (峰值)、2.5A (连续) 降压型 μModule® (电源模块) 稳压器。封装中内置了开关控制器、电源开关、电感器和所有的支持组件。LTM8065 可在一个 3.4V 至 40V 的输入电压范围内工作,支持 0.97V 至 18V 的输出电压范围和 200kHz 至 3MHz 的开关频率范围 (各由单个电阻器设定)。仅需采用输入和输出滤波电容器便可构成完整的设计。

由于采用了扁平的封装,因而可以利用 PC 板底部上的未用空间,以实现高密度负载点调节。LTM8065 采用耐热性能增强的紧凑型模压树脂球栅阵列 (BGA) 封装,适合采用标准的表面贴装设备进行自动化装配。LTM8065 符合 RoHS 标准。


Applications
  • 汽车电池调节
  • 便携式产品的电源
  • 分布式电源调节
  • 工业电源
  • 墙上变压器调节

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTM8065EY#PBF
  • HTML
  • HTML
LTM8065IY#PBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 21, 2021

- 21_0159

Ink Mark to Laser Mark Conversion for µModule

2月 28, 2020

- 20_0123

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

4月 11, 2019

- 19_0067

Notification of Wafer Fab Location Change for 0.35 BCD Process

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 21, 2021

- 21_0159

arrow down

Ink Mark to Laser Mark Conversion for µModule

2月 28, 2020

- 20_0123

arrow down

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

4月 11, 2019

- 19_0067

arrow down

Notification of Wafer Fab Location Change for 0.35 BCD Process

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

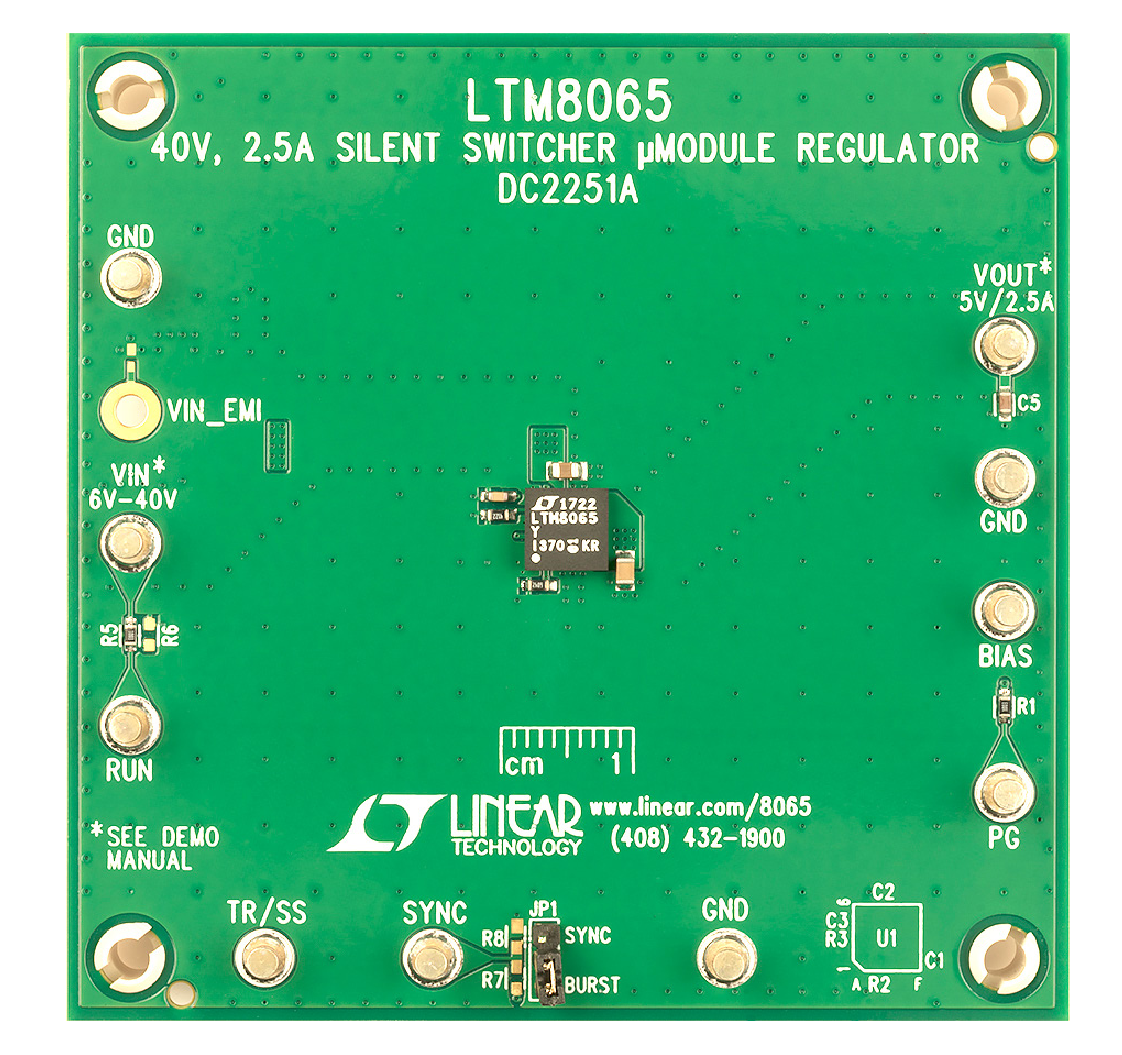

DC2251A

LTM8065 演示板 | 40VIN、2.5A 超低噪声开关稳压器 μModule 稳压器

zoom

DC2251A

LTM8065 演示板 | 40VIN、2.5A 超低噪声开关稳压器 μModule 稳压器

LTM8065 演示板 | 40VIN、2.5A 超低噪声开关稳压器 μModule 稳压器

产品详情

演示电路 2251A 是一款 40V、3.5A 峰值、2.5A 连续降压型 μModule® 稳压器,内置 LTM8065。该演示板设计提供 5V 输出和 6V 至 40V 的输入。宽输入范围支持各种输入源,如汽车电池和工业电源。只需修改相应的电阻和/或电容,即可在 DC2251A 上更改 LTM8065 的用户可调功能,如输出电压、开关频率、软启动和电源良好。
工具和仿真

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。
