LTM8051

具有可配置1.2A输出阵列的四通道40VIN Silent Switcher μModule稳压器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 四个完整的降压型开关电源
  • 低噪声 Silent Switcher® 架构
  • 符合 CISPR22 B 级标准
  • 符合 CISPR25 5 级标准
  • 宽输入电压范围:3V 至 40V
  • 宽输出电压范围:0.8V 至 8V
  • 可选的开关频率:300kHz 至 3MHz
  • 当 12VIN、3.3VOUT、TA = 85°C 时,每个通道的连续输出电流为 1.2A
  • 当 12VIN、3.3VOUT、TA = 60°C 时,每个通道的连续输出电流为 1.5A
  • 多相或多 μModule 并联,可增加输出电流
  • 紧凑封装 (6.25mm × 11.25mm × 2.22mm) 表面贴装 BGA
更多细节
show more Icon

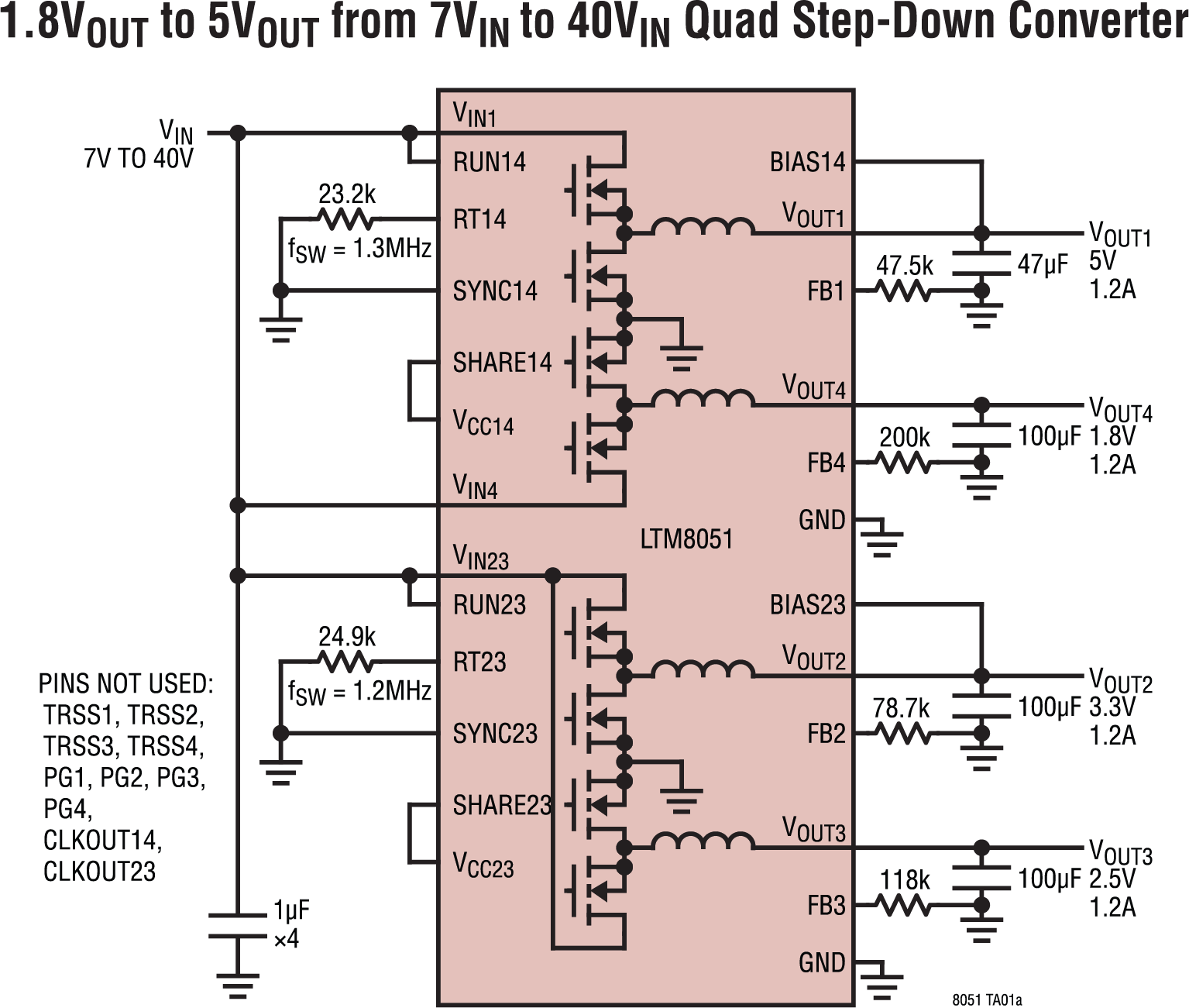

LTM8051是一款四通道40VIN、1.2A降压型Silent Switcher μModule®稳压器。Silent Switcher 架构可将 EMI 降至较低,同时在高达 3MHz 的频率下实现高效率运行。封装中内置控制器、功率开关、电感和其他相关元件。LTM8051 支持宽输入电压范围,0.8V 至 8V 的输出电压范围,以及 300kHz 至 3MHz 的开关频率范围,各范围分别通过单个电阻进行设置。只需要输入电容、输出电容就可以完成设计。网站上有LTM8051 产品视频 。

LTM8051采用紧凑型(6.25mm × 11.25mm × 2.22mm)超模压球栅阵列(BGA)封装,适合通过标准表面贴装设备进行自动化组装。LTM8051 提供 SnPb (BGA) 或符合 RoHS 标准的引脚表面处理。

应用

  • 自动测试设备
  • 分布式电源调节
  • 工业电源
  • 医疗设备

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTM8051EY#PBF
  • HTML
  • HTML
LTM8051IY
  • HTML
  • HTML
LTM8051IY#PBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 21, 2021

- 21_0159

Ink Mark to Laser Mark Conversion for µModule

LTM8051EY#PBF

量产

LTM8051IY

量产

LTM8051IY#PBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 21, 2021

- 21_0159

arrow down

Ink Mark to Laser Mark Conversion for µModule

LTM8051EY#PBF

量产

LTM8051IY

量产

LTM8051IY#PBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

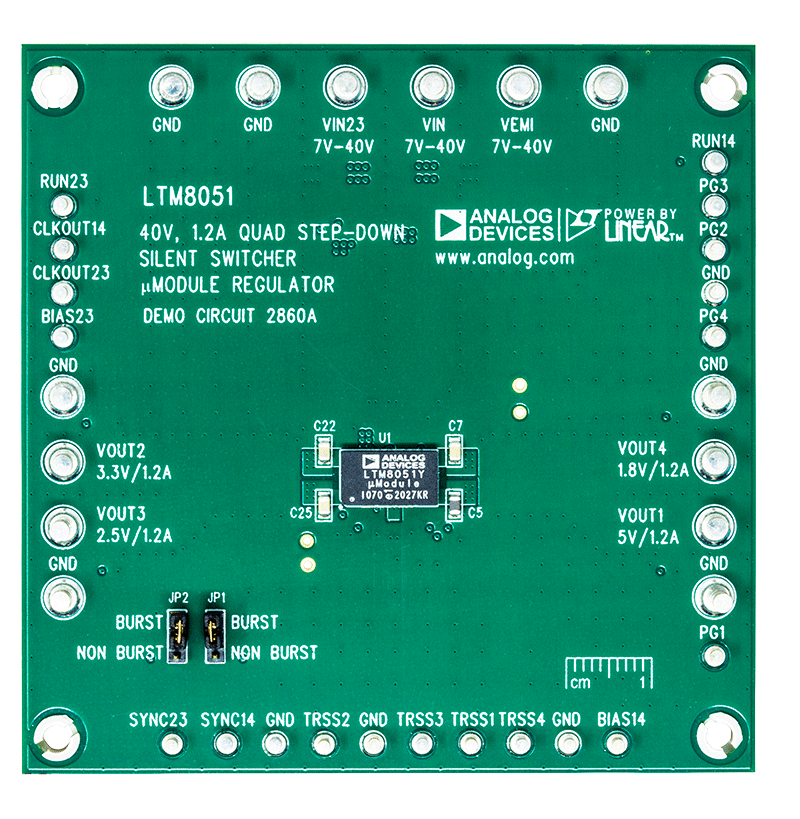

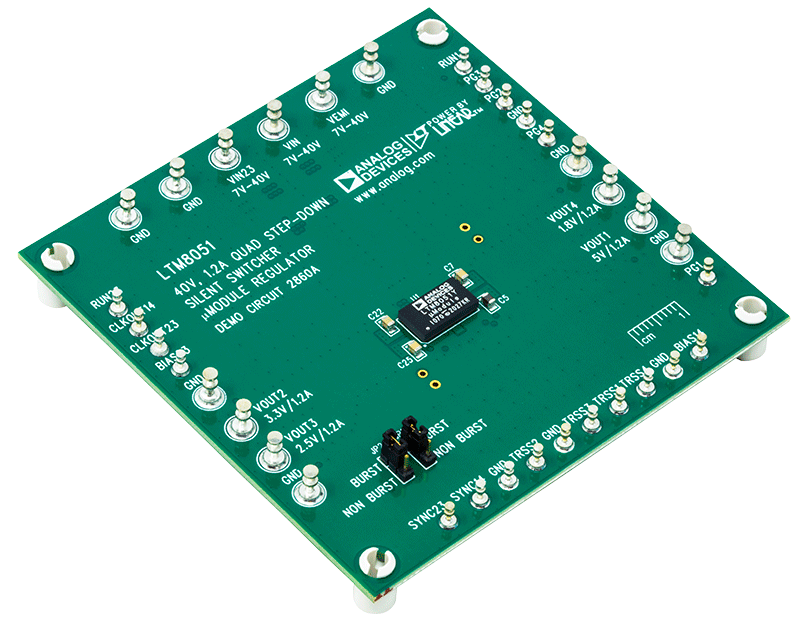

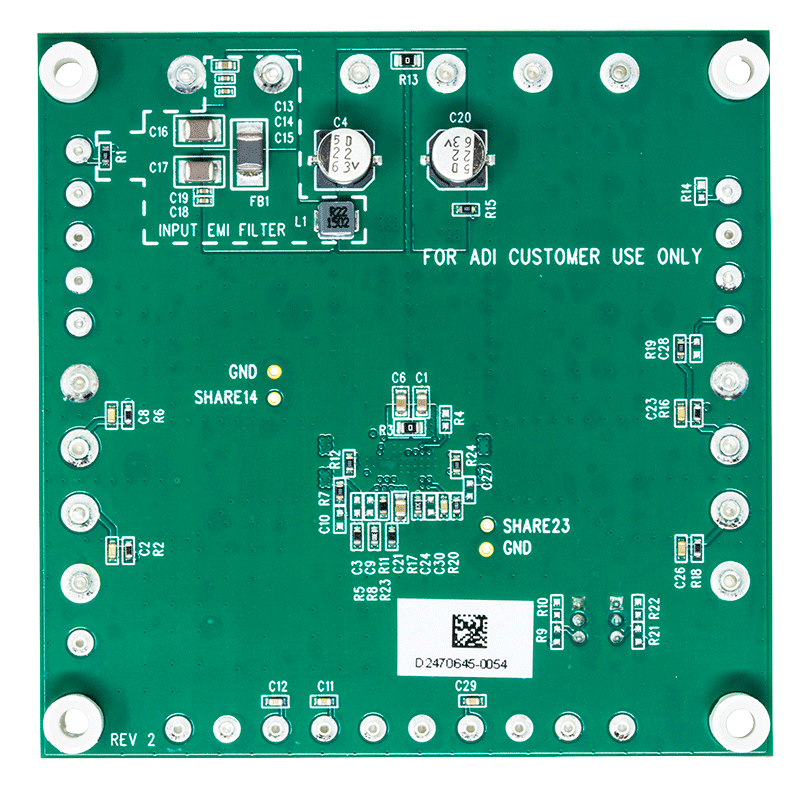

DC2860A

LTM8051演示板| 40V、1.2A四路降压型Silent Switcher μModule稳压器

zoom

DC2860A

LTM8051演示板| 40V、1.2A四路降压型Silent Switcher μModule稳压器

LTM8051演示板| 40V、1.2A四路降压型Silent Switcher μModule稳压器

产品详情

演示电路2860A是一款采用LTM8051 silent switcher μμModule®稳压器的四路降压型DC/DC开关转换器。该演示板可通过7V至40V输入提供5V/1.2A、3.3V/1.2A、2.5V/1.2A和1.8V/1.2A四路输出。Silent Switcher®架构较大限度地降低了EMI,同时可在高达3 MHz的频率下实现高效率。可通过跳线选择工作模式(Burst Mode®或不连续工作模式/SYNC)。突发模式运行可提高轻负载时的效率。

LTM8051是一款具有电流模式控制方案的固定频率PWM稳压器。通道1和通道4的开关频率由RT14引脚与地之间的适当电阻(R11)进行设置。通道2和通道3的开关频率由RT23引脚与地之间的另一适当电阻(R23)进行设置。RUN14引脚(RUN14端子)可将LTM8051的通道1和通道4设置为微功耗关断模式,而RUN23引脚(RUN23端子)可将通道2和通道3设置为关断模式。输出跟踪和软启动引脚(TRSS1/TRSS2/TRSS3/TRSS4)允许用户在启动过程中控制输出电压斜坡速率。当每个通道的输出电压超出±7.5%的调节窗口时,该通道的电源正常输出(PG1/PG2/PG3/PG4)将变为低电平。

LTM8051数据手册提供完整的操作和应用说明。必须将该数据手册与本演示手册配合阅读。

工具和仿真

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。
